脱硫脱硝工艺管道施工方案

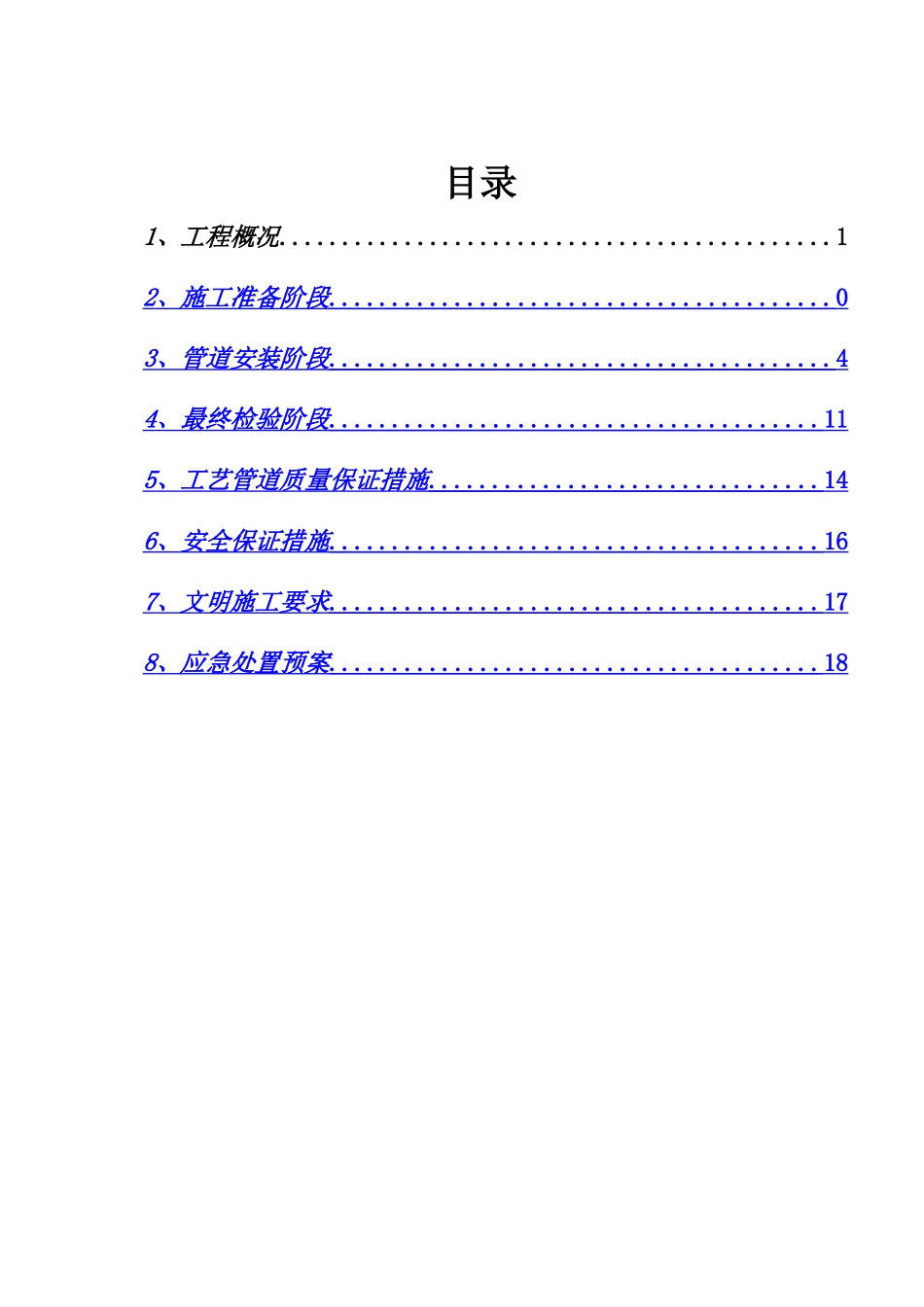

脱硫脱硝工艺管道施工方案_第1页
1/22

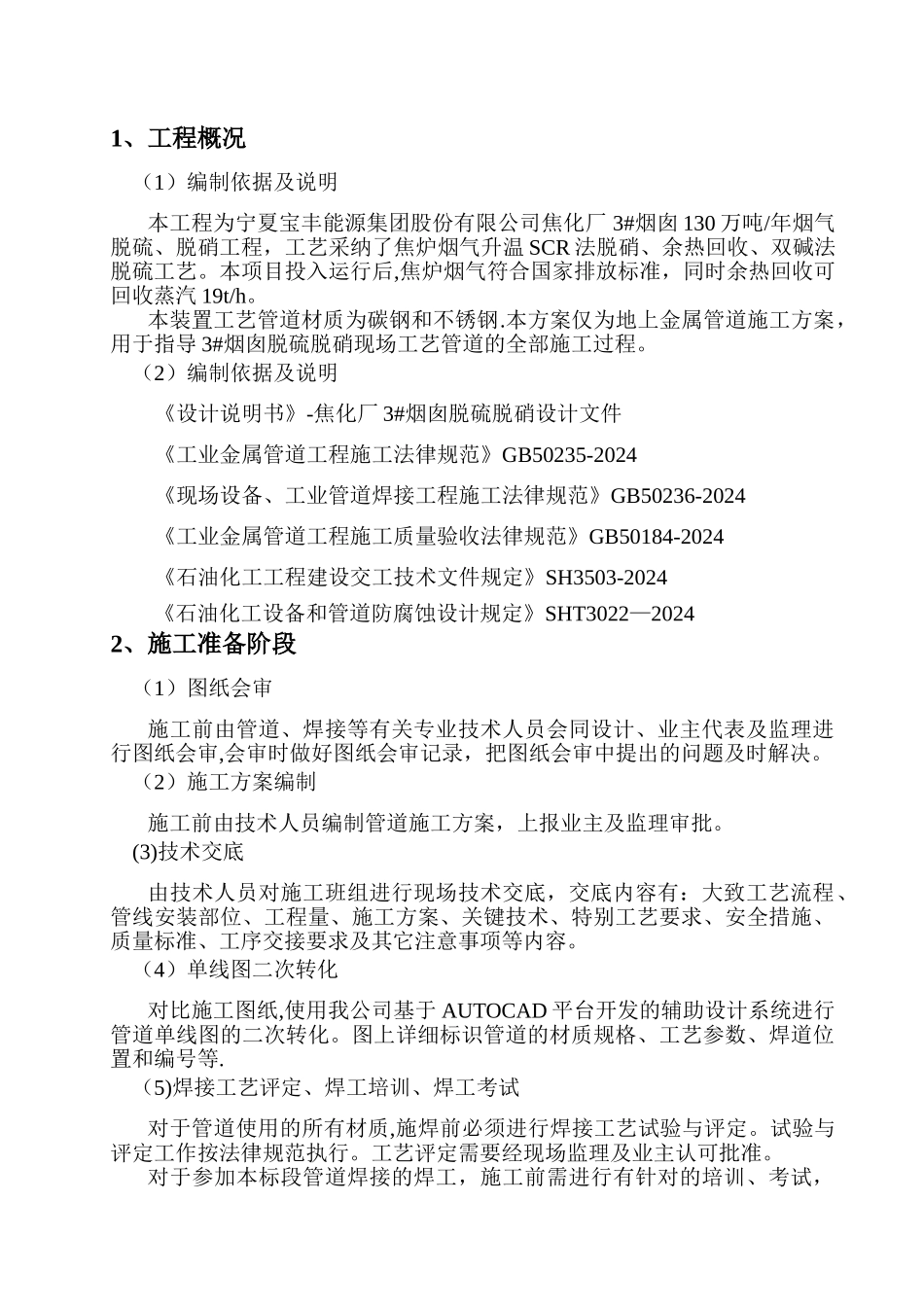

脱硫脱硝工艺管道施工方案_第2页
2/22

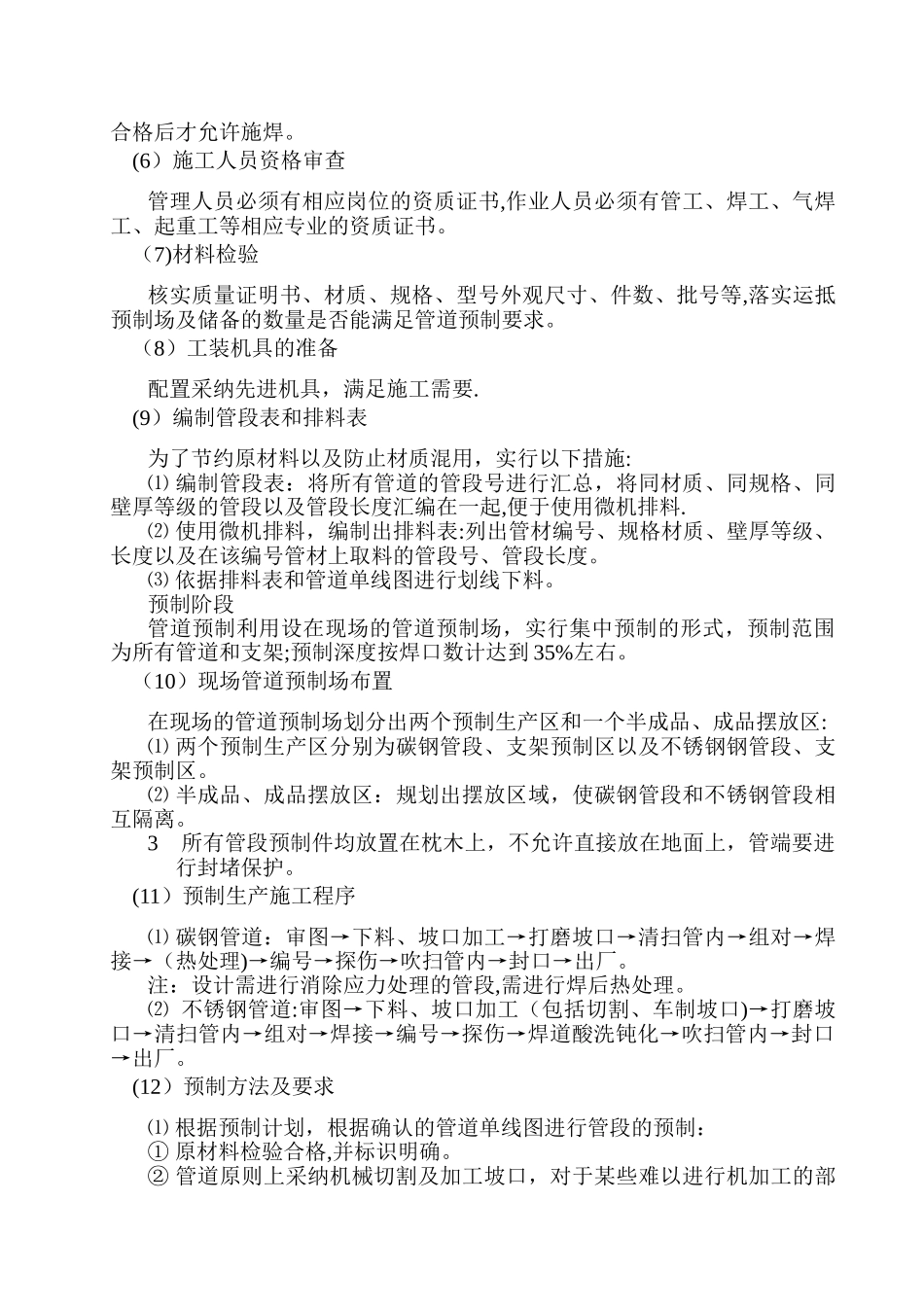

脱硫脱硝工艺管道施工方案_第3页
3/22
目录1、工程概况............................................12 、施工准备阶段 ........................................ 0 3 、管道安装阶段 ........................................ 4 4 、最终检验阶段 ....................................... 11 5 、工艺管道质量保证措施 ............................... 14 6 、安全保证措施 ....................................... 16 7 、文明施工要求 ....................................... 17 8 、应急处置预案 ....................................... 18 1、工程概况(1)编制依据及说明本工程为宁夏宝丰能源集团股份有限公司焦化厂 3#烟囱 130 万吨/年烟气脱硫、脱硝工程,工艺采纳了焦炉烟气升温 SCR 法脱硝、余热回收、双碱法脱硫工艺。本项目投入运行后,焦炉烟气符合国家排放标准,同时余热回收可回收蒸汽 19t/h。本装置工艺管道材质为碳钢和不锈钢.本方案仅为地上金属管道施工方案,用于指导 3#烟囱脱硫脱硝现场工艺管道的全部施工过程。(2)编制依据及说明《设计说明书》-焦化厂 3#烟囱脱硫脱硝设计文件《工业金属管道工程施工法律规范》GB50235-2024《现场设备、工业管道焊接工程施工法律规范》GB50236-2024《工业金属管道工程施工质量验收法律规范》GB50184-2024《石油化工工程建设交工技术文件规定》SH3503-2024《石油化工设备和管道防腐蚀设计规定》SHT3022—20242、施工准备阶段(1)图纸会审施工前由管道、焊接等有关专业技术人员会同设计、业主代表及监理进行图纸会审,会审时做好图纸会审记录,把图纸会审中提出的问题及时解决。(2)施工方案编制施工前由技术人员编制管道施工方案,上报业主及监理审批。(3)技术交底由技术人员对施工班组进行现场技术交底,交底内容有:大致工艺流程、管线安装部位、工程量、施工方案、关键技术、特别工艺要求、安全措施、质量标准、工序交接要求及其它注意事项等内容。(4)单线图二次转化对比施工图纸,使用我公司基于 AUTOCAD 平台开发的辅助设计系统进行管道单线图的二次转化。图上详细标识管道的材质规格、工艺参数、焊道位置和编号等.(5)焊接工艺评定、焊工培训、焊工考试对于管道使用的所有材质,施焊前必须进行焊接工艺试验与评定。试验与评定工作按法律规范执行。工艺评定需要经现场监理及业主认可批准。对于参加本标段管道焊接的焊工,施工前需进行有针对的培训、考试,合格后才允许施...
