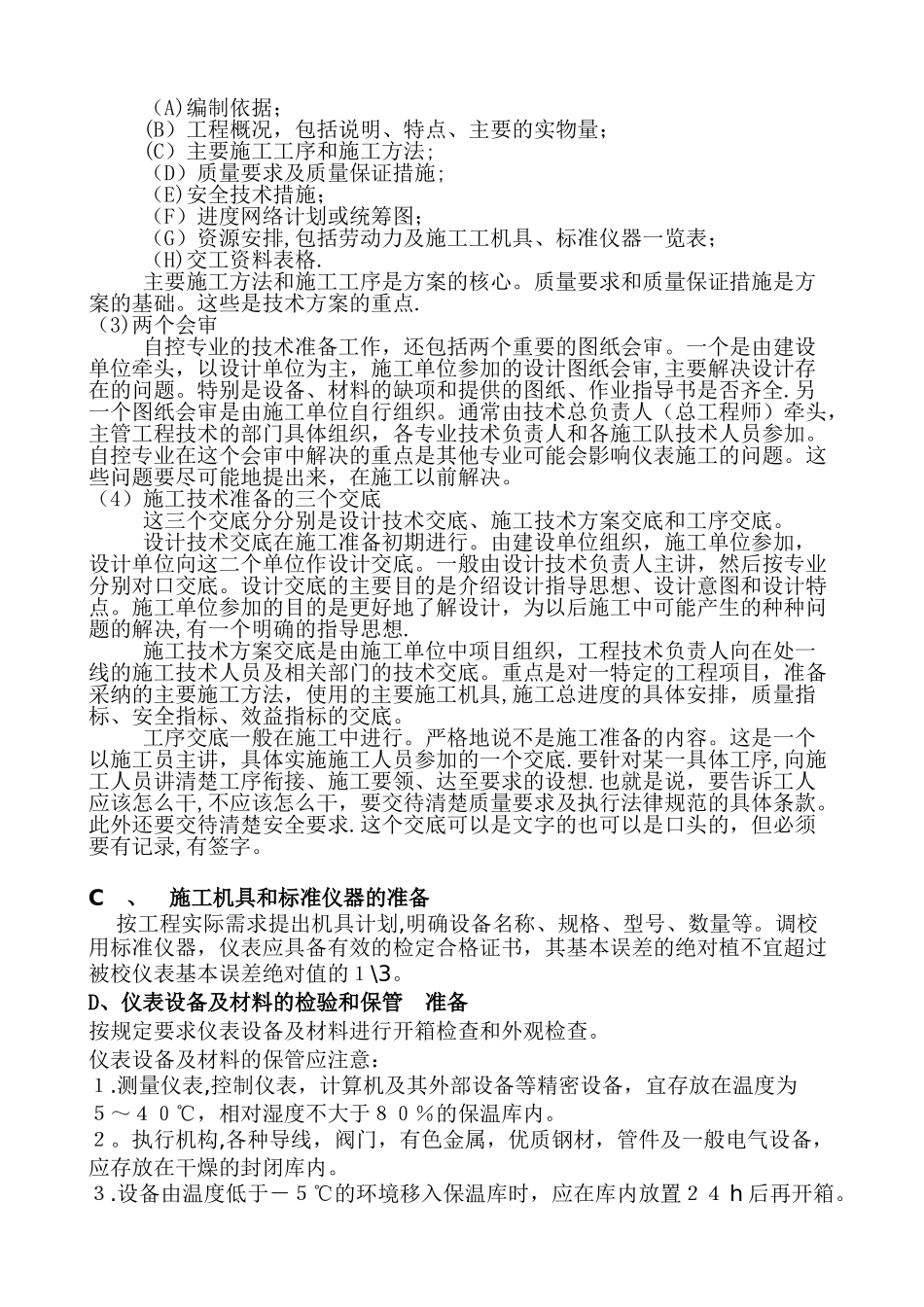

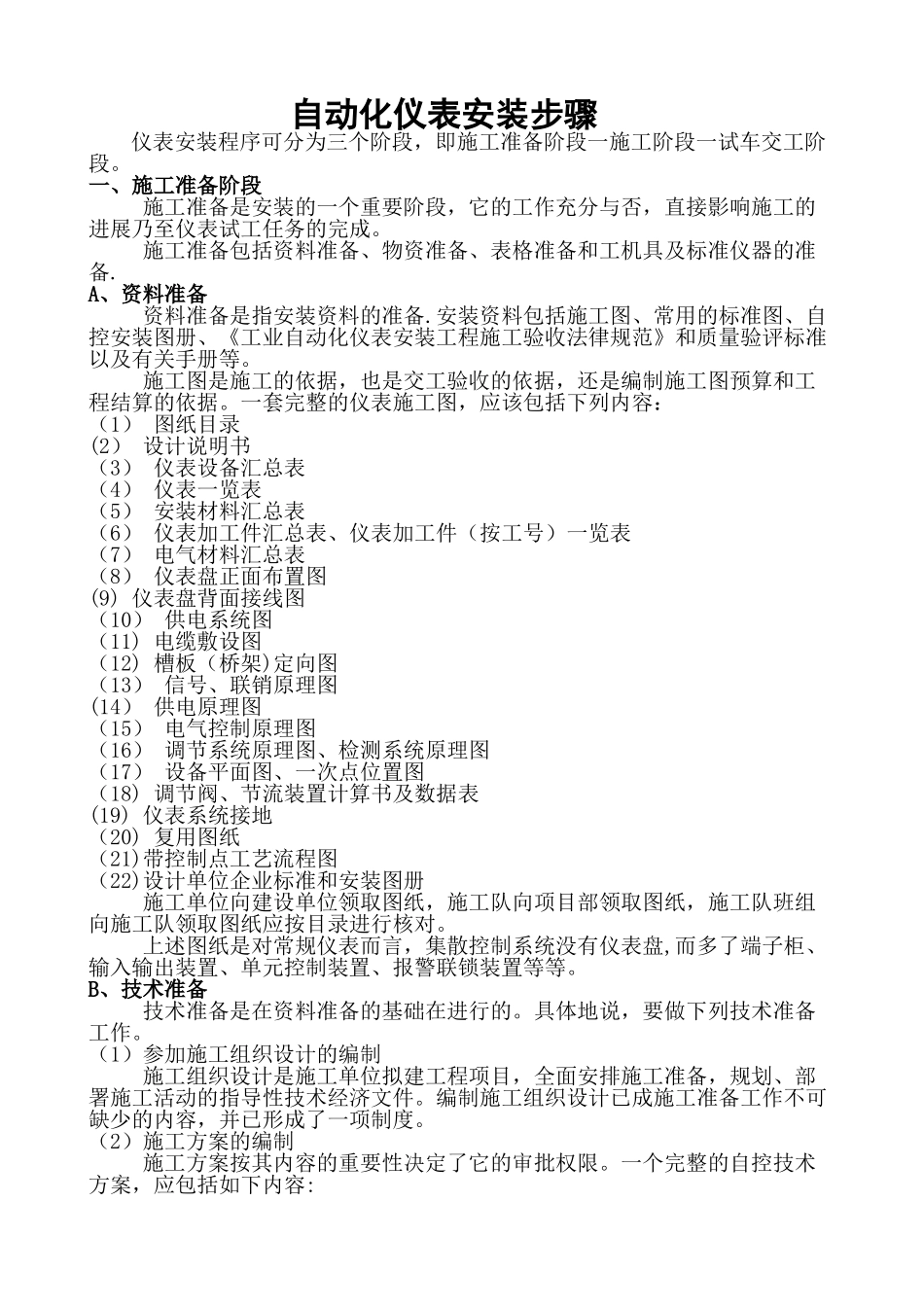

自动化仪表安装步骤仪表安装程序可分为三个阶段，即施工准备阶段一施工阶段一试车交工阶段。 一、施工准备阶段施工准备是安装的一个重要阶段，它的工作充分与否，直接影响施工的进展乃至仪表试工任务的完成。施工准备包括资料准备、物资准备、表格准备和工机具及标准仪器的准备. A、资料准备资料准备是指安装资料的准备.安装资料包括施工图、常用的标准图、自控安装图册、《工业自动化仪表安装工程施工验收法律规范》和质量验评标准以及有关手册等。施工图是施工的依据，也是交工验收的依据，还是编制施工图预算和工程结算的依据。一套完整的仪表施工图，应该包括下列内容：（1） 图纸目录 (2） 设计说明书（3） 仪表设备汇总表（4） 仪表一览表（5） 安装材料汇总表（6） 仪表加工件汇总表、仪表加工件（按工号）一览表（7） 电气材料汇总表（8） 仪表盘正面布置图(9) 仪表盘背面接线图（10） 供电系统图（11) 电缆敷设图（12) 槽板（桥架)定向图（13） 信号、联销原理图(14） 供电原理图（15） 电气控制原理图（16） 调节系统原理图、检测系统原理图（17） 设备平面图、一次点位置图（18) 调节阀、节流装置计算书及数据表(19) 仪表系统接地（20) 复用图纸（21)带控制点工艺流程图（22)设计单位企业标准和安装图册施工单位向建设单位领取图纸，施工队向项目部领取图纸，施工队班组向施工队领取图纸应按目录进行核对。上述图纸是对常规仪表而言，集散控制系统没有仪表盘,而多了端子柜、输入输出装置、单元控制装置、报警联锁装置等等。B、技术准备技术准备是在资料准备的基础在进行的。具体地说，要做下列技术准备工作。（1）参加施工组织设计的编制施工组织设计是施工单位拟建工程项目，全面安排施工准备，规划、部署施工活动的指导性技术经济文件。编制施工组织设计已成施工准备工作不可缺少的内容，并已形成了一项制度。（2）施工方案的编制施工方案按其内容的重要性决定了它的审批权限。一个完整的自控技术方案，应包括如下内容:（A)编制依据；(B）工程概况，包括说明、特点、主要的实物量；(C）主要施工工序和施工方法;（D）质量要求及质量保证措施;（E)安全技术措施；（F）进度网络计划或统筹图；（G）资源安排,包括劳动力及施工工机具、标准仪器一览表；（H)交工资料表格.主要施工方法和施工工序是方案的核心。质量要求和质量保证措施是方案的基础。这些是技术方案的重点.（3)两个会审自控专业的技术准备工作，还包...
