自动化设备机械加工件来料检验标准

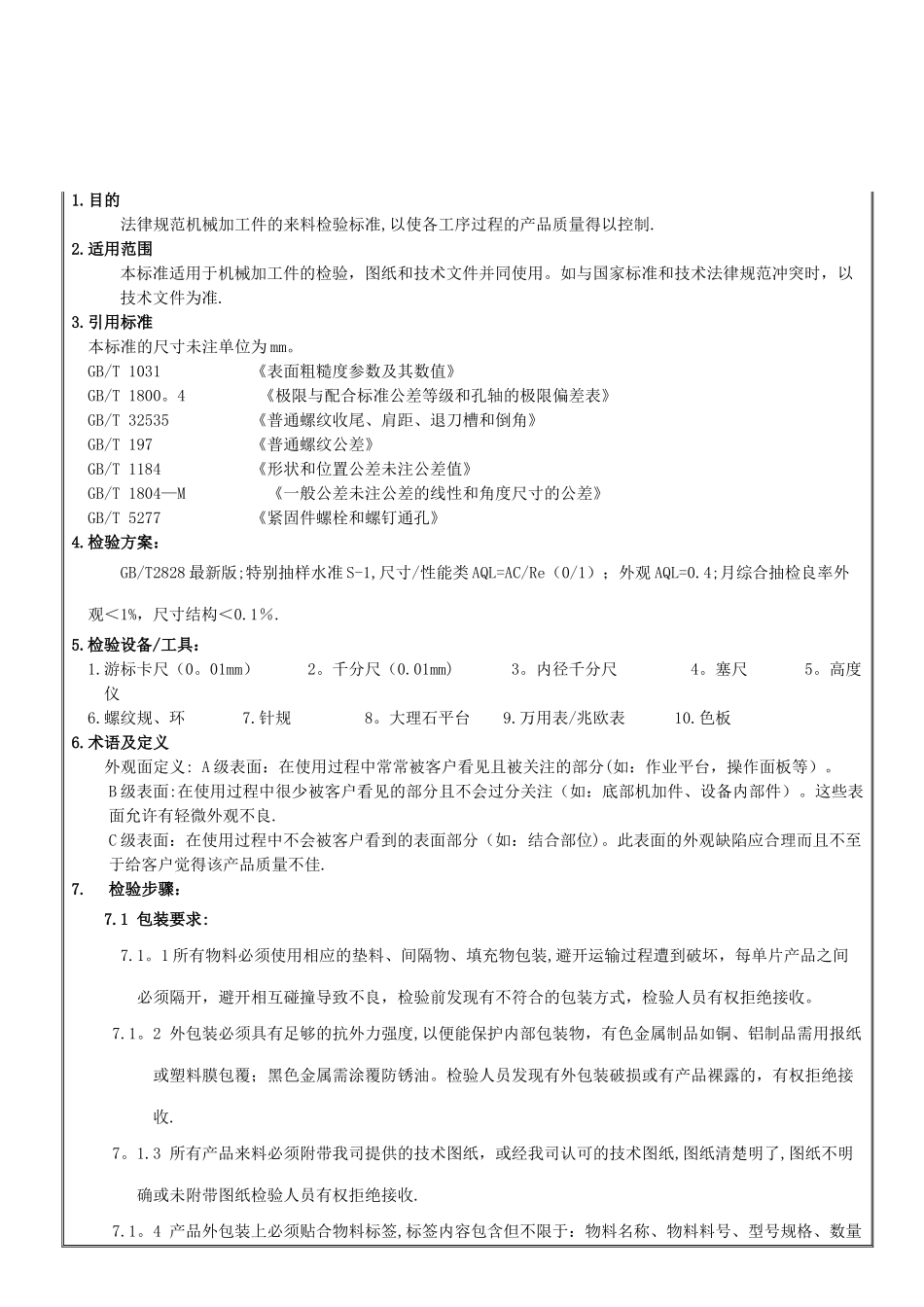

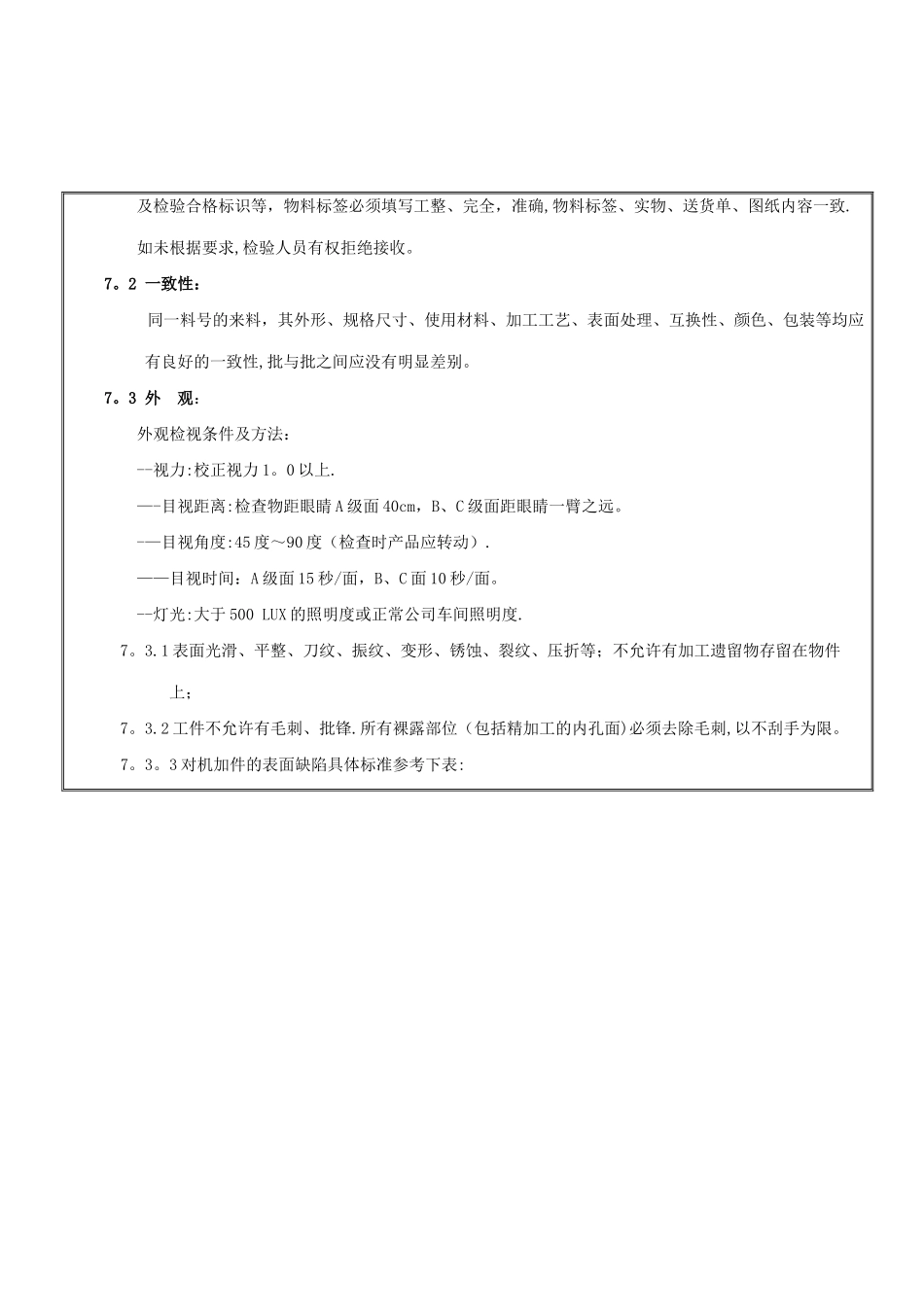

文件修订记录序号日期版本修改内容承办人12024—12-15A0初版发行李蔚华234567891011编 制审 核批 准文件会签分发部门部 门会 签分 发 (份数）生产部品质部研发部采购部生效日期：2024-12-15 制定部门:品质部 制定日期：2024-12-151.目的法律规范机械加工件的来料检验标准,以使各工序过程的产品质量得以控制.2.适用范围本标准适用于机械加工件的检验，图纸和技术文件并同使用。如与国家标准和技术法律规范冲突时，以技术文件为准.3.引用标准本标准的尺寸未注单位为 mm。GB/T 1031 《表面粗糙度参数及其数值》GB/T 1800。4 《极限与配合标准公差等级和孔轴的极限偏差表》GB/T 32535 《普通螺纹收尾、肩距、退刀槽和倒角》GB/T 197 《普通螺纹公差》GB/T 1184 《形状和位置公差未注公差值》GB/T 1804—M 《一般公差未注公差的线性和角度尺寸的公差》GB/T 5277 《紧固件螺栓和螺钉通孔》4.检验方案： GB/T2828 最新版;特别抽样水准 S-1,尺寸/性能类 AQL=AC/Re（0/1）；外观 AQL=0.4;月综合抽检良率外观＜1%，尺寸结构＜0.1％.5.检验设备/工具： 1.游标卡尺（0。01mm） 2。千分尺（0.01mm) 3。内径千分尺 4。塞尺 5。高度仪 6.螺纹规、环 7.针规 8。大理石平台 9.万用表/兆欧表 10.色板6.术语及定义外观面定义: A 级表面：在使用过程中常常被客户看见且被关注的部分(如：作业平台，操作面板等）。B 级表面:在使用过程中很少被客户看见的部分且不会过分关注（如：底部机加件、设备内部件）。这些表面允许有轻微外观不良.C 级表面：在使用过程中不会被客户看到的表面部分（如：结合部位)。此表面的外观缺陷应合理而且不至于给客户觉得该产品质量不佳.7.检验步骤：7.1 包装要求: 7.1。1 所有物料必须使用相应的垫料、间隔物、填充物包装,避开运输过程遭到破坏，每单片产品之间必须隔开，避开相互碰撞导致不良，检验前发现有不符合的包装方式，检验人员有权拒绝接收。 7.1。2 外包装必须具有足够的抗外力强度,以便能保护内部包装物，有色金属制品如铜、铝制品需用报纸或塑料膜包覆；黑色金属需涂覆防锈油。检验人员发现有外包装破损或有产品裸露的，有权拒绝接收. 7。1.3 所有产品来料必须附带我司提供的技术图纸，或经我司认可的技术图纸,图纸清楚明了,图纸不明确或未附带图纸检验人员有权拒绝接收. 7.1。4 产品外包装上必须贴合物料标签,标签内容包含但不限于：物料名称、物料料号、型号规格、数量及...
