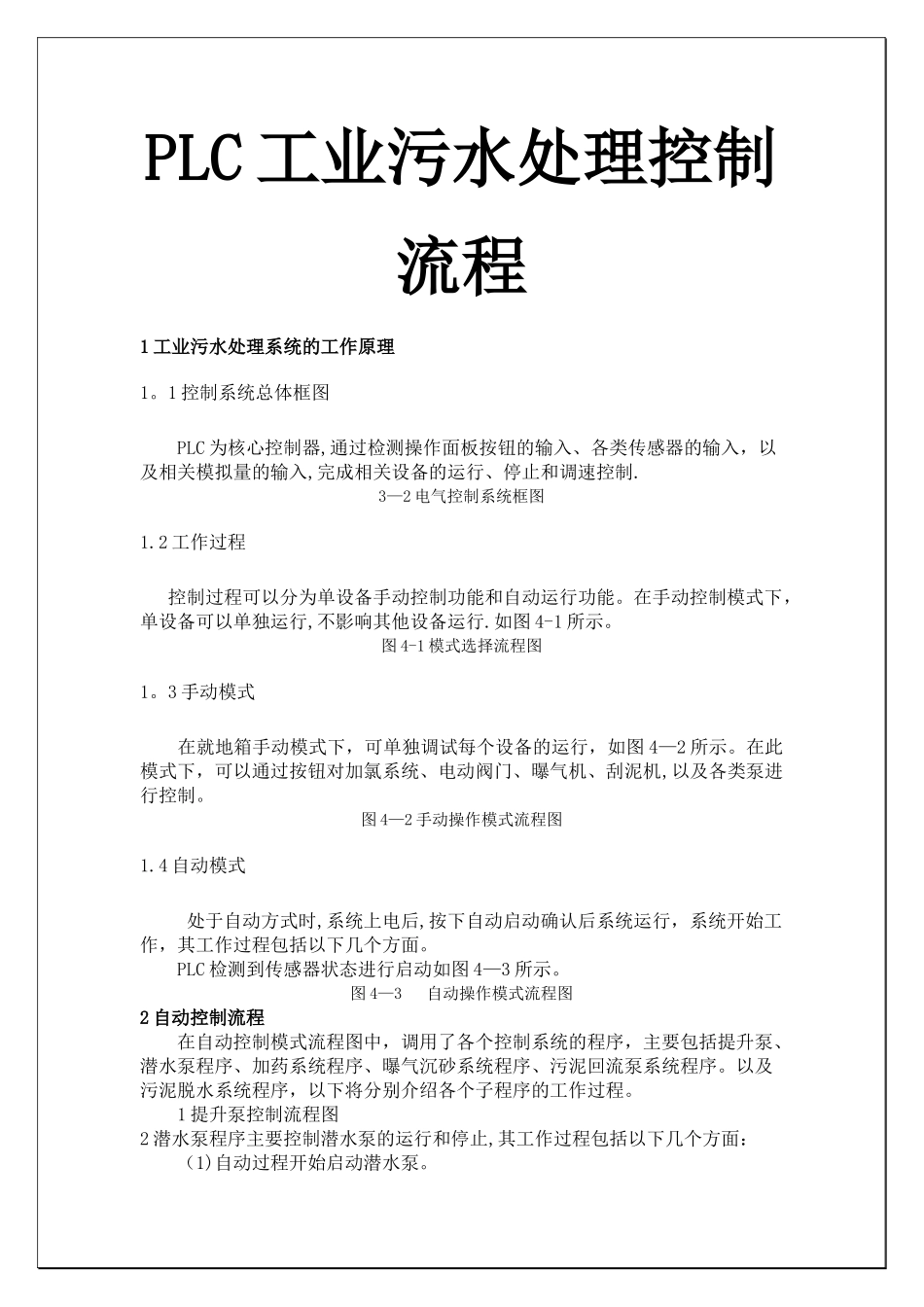

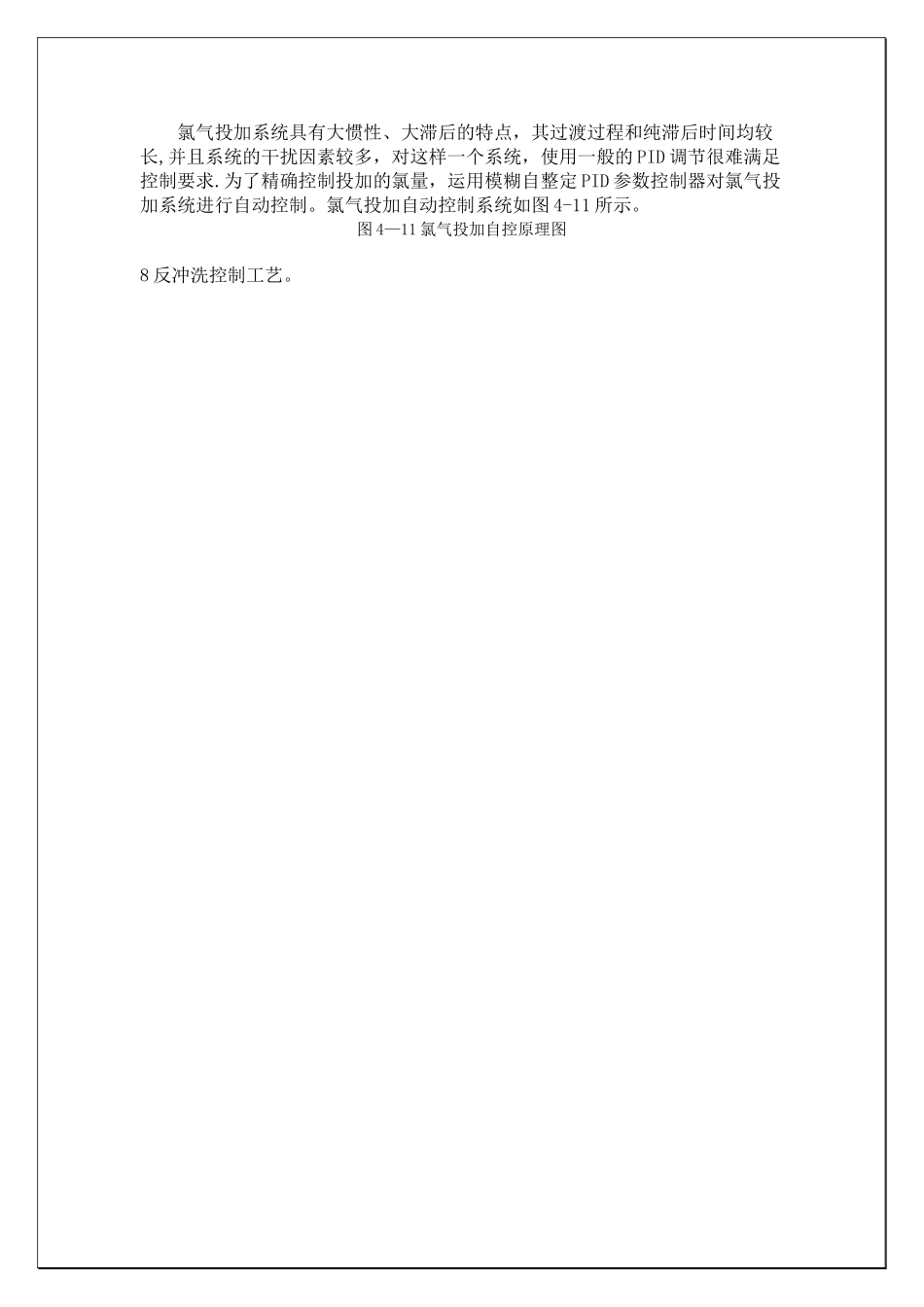

PLC 工业污水处理控制流程1 工业污水处理系统的工作原理1。1 控制系统总体框图PLC 为核心控制器,通过检测操作面板按钮的输入、各类传感器的输入,以及相关模拟量的输入,完成相关设备的运行、停止和调速控制.3—2 电气控制系统框图1.2 工作过程 控制过程可以分为单设备手动控制功能和自动运行功能。在手动控制模式下,单设备可以单独运行,不影响其他设备运行.如图 4-1 所示。图 4-1 模式选择流程图1。3 手动模式 在就地箱手动模式下,可单独调试每个设备的运行,如图 4—2 所示。在此模式下,可以通过按钮对加氯系统、电动阀门、曝气机、刮泥机,以及各类泵进行控制。图 4—2 手动操作模式流程图1.4 自动模式 处于自动方式时,系统上电后,按下自动启动确认后系统运行,系统开始工作,其工作过程包括以下几个方面。PLC 检测到传感器状态进行启动如图 4—3 所示。图 4—3 自动操作模式流程图2 自动控制流程在自动控制模式流程图中,调用了各个控制系统的程序,主要包括提升泵、潜水泵程序、加药系统程序、曝气沉砂系统程序、污泥回流泵系统程序。以及污泥脱水系统程序,以下将分别介绍各个子程序的工作过程。1 提升泵控制流程图2 潜水泵程序主要控制潜水泵的运行和停止,其工作过程包括以下几个方面:(1)自动过程开始启动潜水泵。(2)检测液面高度,低于最低位传感器时,开始定时防止误判。(3)定时到后,若仍低于最低位传感器,则停止潜水泵运行,否则潜水泵继续运行。(4)检测液面处于中位和高位传感器之间时,开始定时防止误判。(5)定时到后,若液面仍持续处于高位传感器,则输出报警信号。潜水泵工作流程图如图 4—5 所示。图 4-5 潜水泵工作流程图3 曝气沉砂系统工作流程图如图 4—7 所示。4-7 曝气沉砂系统工作流程图4 污泥回流系统程序主要控制污泥回流泵的运行和停止,其工作过程包括以下几个方面。(1)自动过程开始首先检测液面高低,若低于最低位传感器,启动定时。(2)定时到,若液面仍低于最低位传感器则停止回流泵运行。(3)若液面处于最高位和最低位之间,启动污泥回流泵。(4)若液面高于最高位传感器时,启动定时。(5)定时到,若液面仍处于最高位传感器时,输出报警信号。污泥回流系统工作流程图如图 4—8 所示。图 4-8 污泥回流系统工作流程图5 污泥脱水系统程序主要控制离心式脱水机,启动定时。(1)自动过程开始首先启动离心式脱水机,启动定时.(2)定时到,启动聚合物泵,启动定时...
