自建房图纸设计说明和基本功能空间

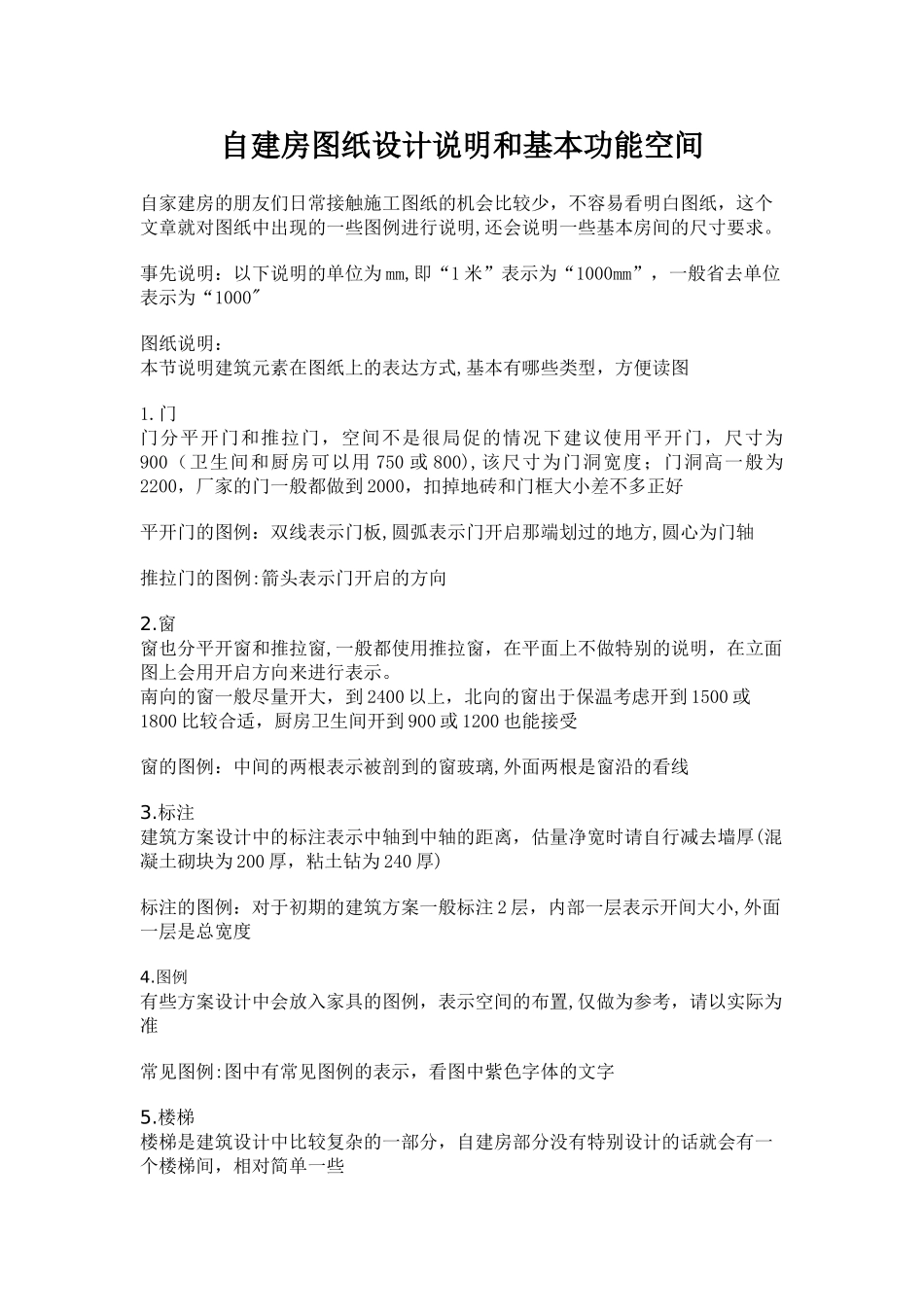

自建房图纸设计说明和基本功能空间_第1页
1/9

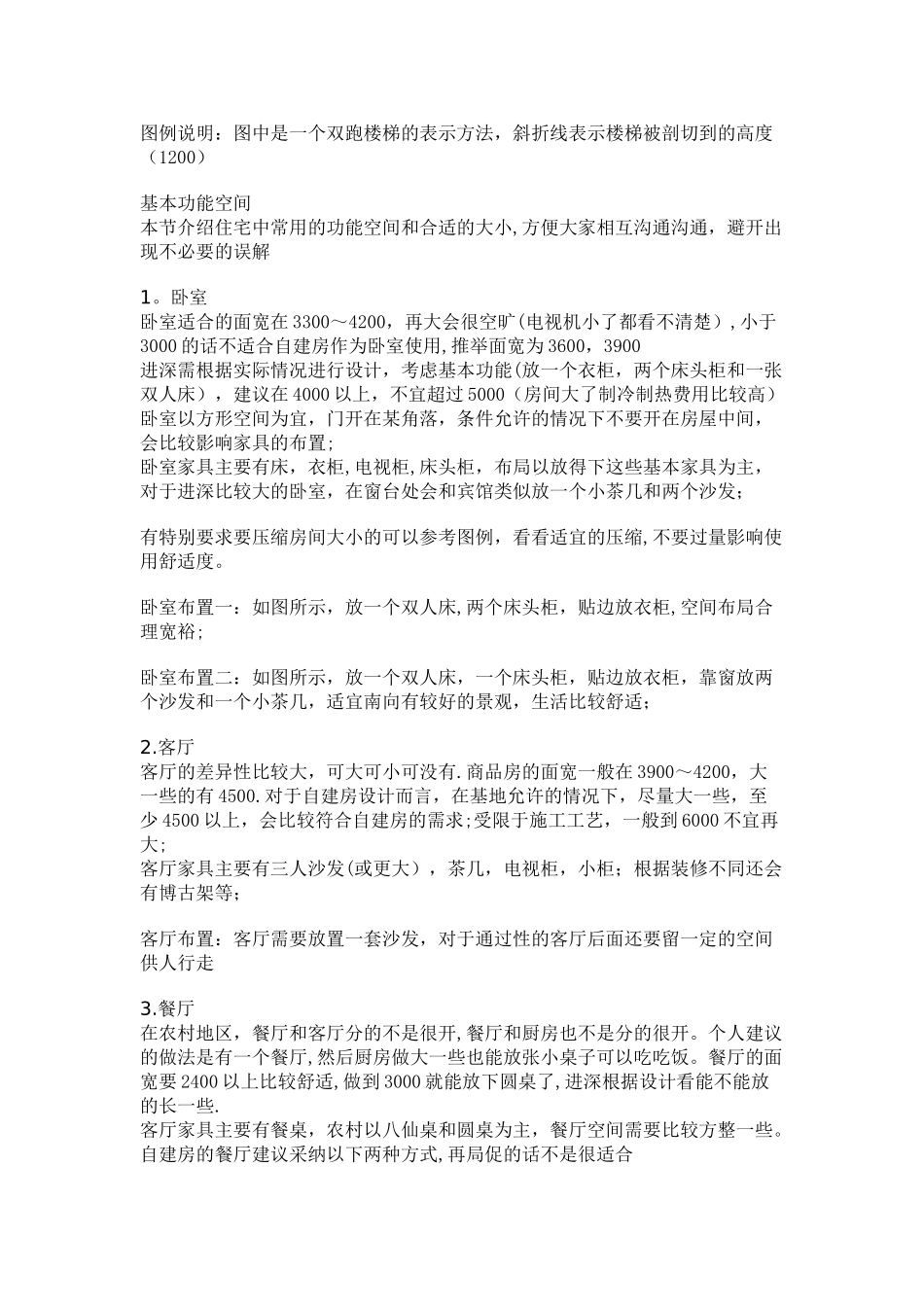

自建房图纸设计说明和基本功能空间_第2页
2/9

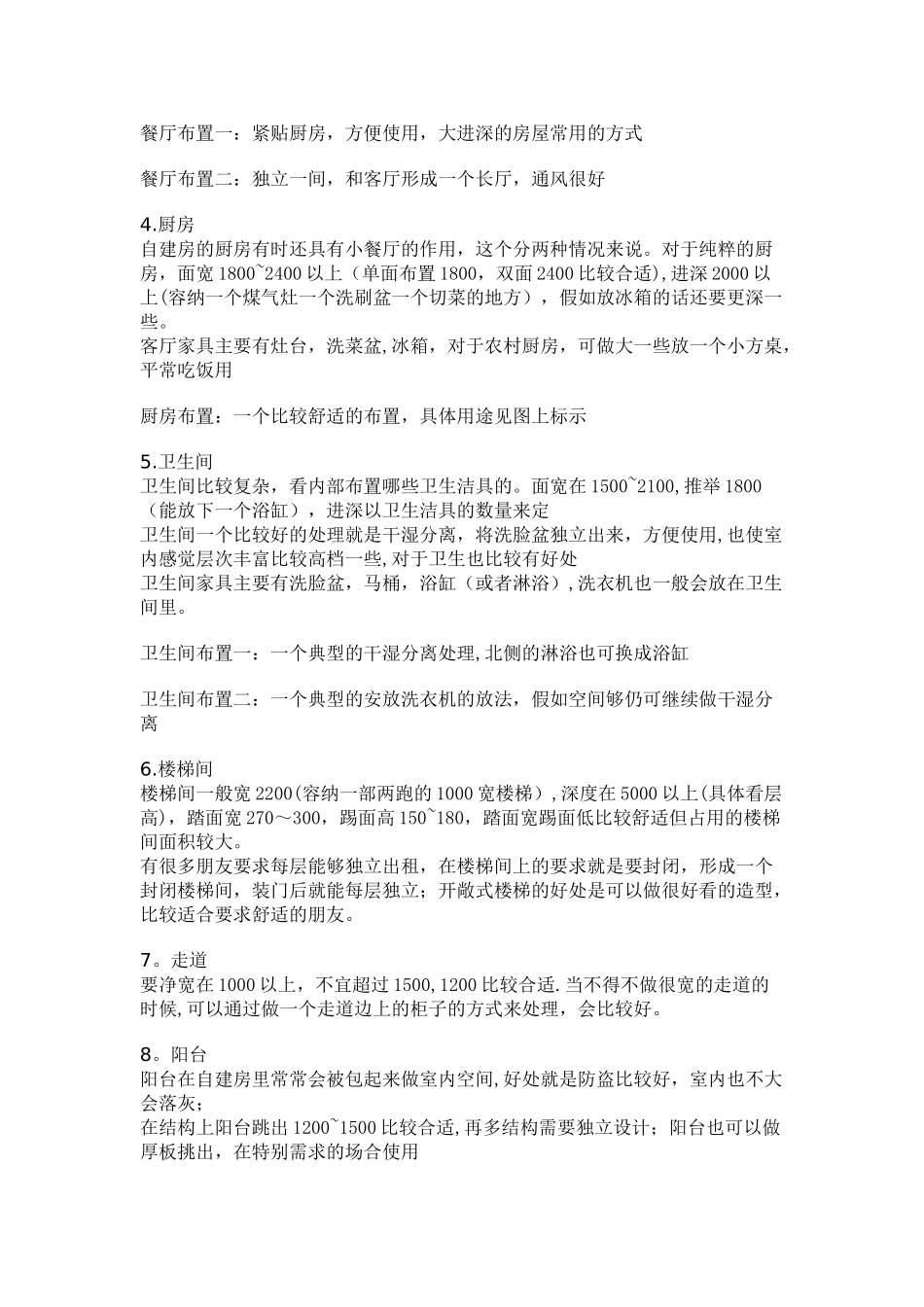

自建房图纸设计说明和基本功能空间_第3页
3/9
自建房图纸设计说明和基本功能空间自家建房的朋友们日常接触施工图纸的机会比较少,不容易看明白图纸,这个文章就对图纸中出现的一些图例进行说明,还会说明一些基本房间的尺寸要求。事先说明:以下说明的单位为 mm,即“1 米”表示为“1000mm”,一般省去单位表示为“1000"图纸说明:本节说明建筑元素在图纸上的表达方式,基本有哪些类型,方便读图1.门门分平开门和推拉门,空间不是很局促的情况下建议使用平开门,尺寸为900(卫生间和厨房可以用 750 或 800),该尺寸为门洞宽度;门洞高一般为2200,厂家的门一般都做到 2000,扣掉地砖和门框大小差不多正好平开门的图例:双线表示门板,圆弧表示门开启那端划过的地方,圆心为门轴推拉门的图例:箭头表示门开启的方向2.窗窗也分平开窗和推拉窗,一般都使用推拉窗,在平面上不做特别的说明,在立面图上会用开启方向来进行表示。南向的窗一般尽量开大,到 2400 以上,北向的窗出于保温考虑开到 1500 或1800 比较合适,厨房卫生间开到 900 或 1200 也能接受窗的图例:中间的两根表示被剖到的窗玻璃,外面两根是窗沿的看线3.标注建筑方案设计中的标注表示中轴到中轴的距离,估量净宽时请自行减去墙厚(混凝土砌块为 200 厚,粘土钻为 240 厚)标注的图例:对于初期的建筑方案一般标注 2 层,内部一层表示开间大小,外面一层是总宽度4.图例有些方案设计中会放入家具的图例,表示空间的布置,仅做为参考,请以实际为准常见图例:图中有常见图例的表示,看图中紫色字体的文字5.楼梯楼梯是建筑设计中比较复杂的一部分,自建房部分没有特别设计的话就会有一个楼梯间,相对简单一些图例说明:图中是一个双跑楼梯的表示方法,斜折线表示楼梯被剖切到的高度(1200)基本功能空间本节介绍住宅中常用的功能空间和合适的大小,方便大家相互沟通沟通,避开出现不必要的误解1。卧室卧室适合的面宽在 3300~4200,再大会很空旷(电视机小了都看不清楚),小于3000 的话不适合自建房作为卧室使用,推举面宽为 3600,3900进深需根据实际情况进行设计,考虑基本功能(放一个衣柜,两个床头柜和一张双人床),建议在 4000 以上,不宜超过 5000(房间大了制冷制热费用比较高)卧室以方形空间为宜,门开在某角落,条件允许的情况下不要开在房屋中间,会比较影响家具的布置;卧室家具主要有床,衣柜,电视柜,床头柜,布局以放得下这些基本家具为主,对于进深比较大的卧室,在窗台处会和宾馆类似放一个小茶几和两个沙发...
