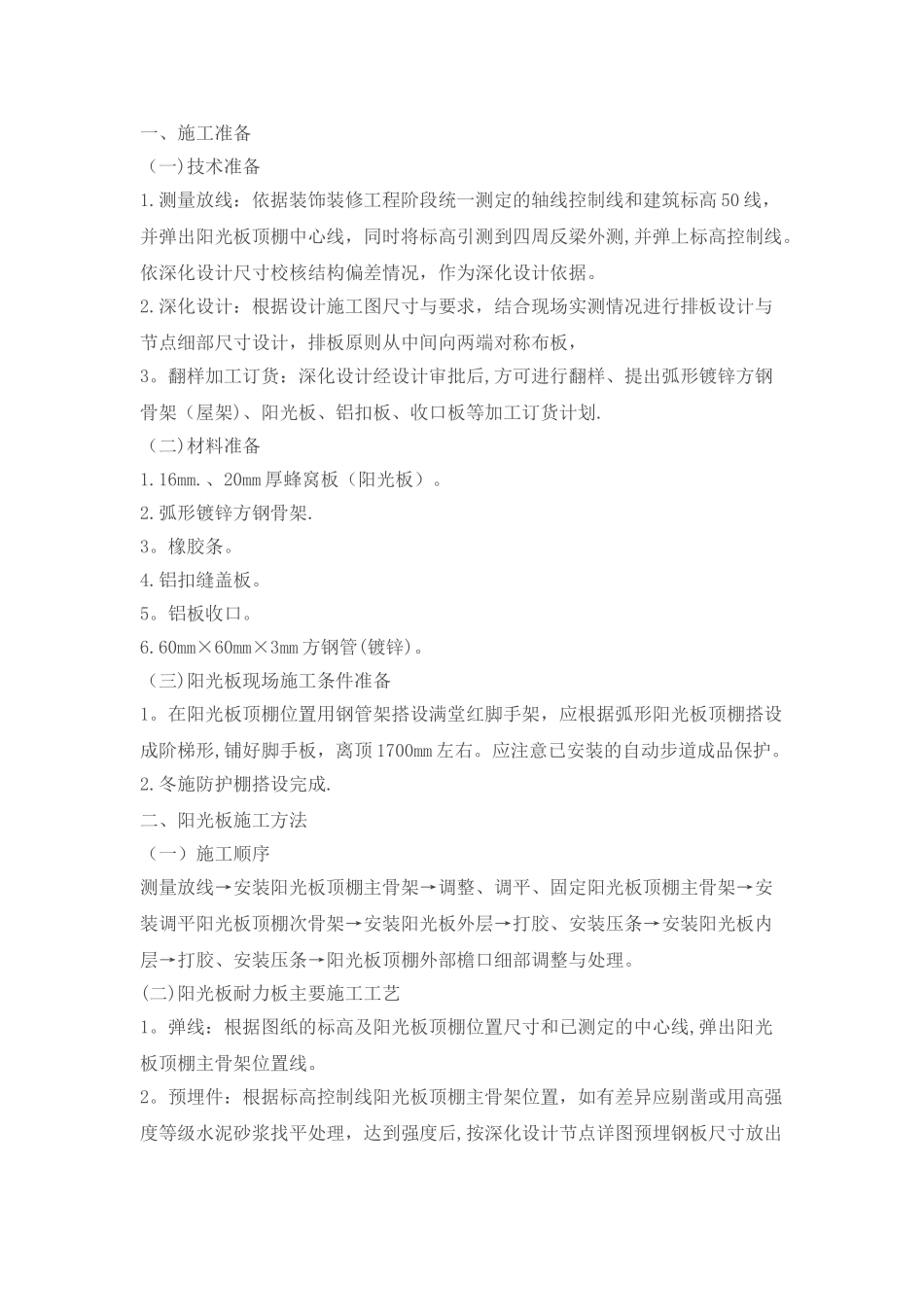

一、施工准备(一)技术准备1.测量放线:依据装饰装修工程阶段统一测定的轴线控制线和建筑标高 50 线,并弹出阳光板顶棚中心线,同时将标高引测到四周反梁外测,并弹上标高控制线。依深化设计尺寸校核结构偏差情况,作为深化设计依据。2.深化设计:根据设计施工图尺寸与要求,结合现场实测情况进行排板设计与节点细部尺寸设计,排板原则从中间向两端对称布板,3。翻样加工订货:深化设计经设计审批后,方可进行翻样、提出弧形镀锌方钢骨架(屋架)、阳光板、铝扣板、收口板等加工订货计划.(二)材料准备1.16mm.、20mm 厚蜂窝板(阳光板)。2.弧形镀锌方钢骨架.3。橡胶条。4.铝扣缝盖板。5。铝板收口。6.60mm×60mm×3mm 方钢管(镀锌)。(三)阳光板现场施工条件准备1。在阳光板顶棚位置用钢管架搭设满堂红脚手架,应根据弧形阳光板顶棚搭设成阶梯形,铺好脚手板,离顶 1700mm 左右。应注意已安装的自动步道成品保护。2.冬施防护棚搭设完成.二、阳光板施工方法(一)施工顺序测量放线→安装阳光板顶棚主骨架→调整、调平、固定阳光板顶棚主骨架→安装调平阳光板顶棚次骨架→安装阳光板外层→打胶、安装压条→安装阳光板内层→打胶、安装压条→阳光板顶棚外部檐口细部调整与处理。(二)阳光板耐力板主要施工工艺1。弹线:根据图纸的标高及阳光板顶棚位置尺寸和已测定的中心线,弹出阳光板顶棚主骨架位置线。2。预埋件:根据标高控制线阳光板顶棚主骨架位置,如有差异应剔凿或用高强度等级水泥砂浆找平处理,达到强度后,按深化设计节点详图预埋钢板尺寸放出膨胀螺栓位置线,然后钻孔安放膨胀螺栓,安装钢板与胀栓固定。再将主骨架中心线投至预埋钢板上。3.安装主骨架:根据弹出阳光板顶棚主骨架位置线,先安装两端后中间部分,其方法:将 60mm×60mm×3mm 方钢管(镀锌)主骨架在屋面上组装好后,用人力安放在位置线上,用线坠吊垂直面,中间临时固定后与预埋钢板进行焊接。两端主骨架安好后,拉中间和两侧各 1500mm 高度(从钢板两端支座往上量)三条纵向通线后,再从一端向另一端逐个安装至全部完成。4。安装次骨架:在阳光板顶棚主骨架安装固定完毕后,安装阳光板顶棚60mm×60mm×3mm 方钢次骨架,并调准位置,调平后,与主骨架焊接固定.在安装阳光板的同时,安放防潮剂。5。安装外层阳光板:根据深化设计排版位置,将准备好尺寸合适的外层 20mm厚的阳光板进行安装,安装完后阳光板的边、纵缝、横缝在一条线上,见图 4。3—2。6.打胶、安装压条:在充分...
