色谱在线监测系统可行性研究报告

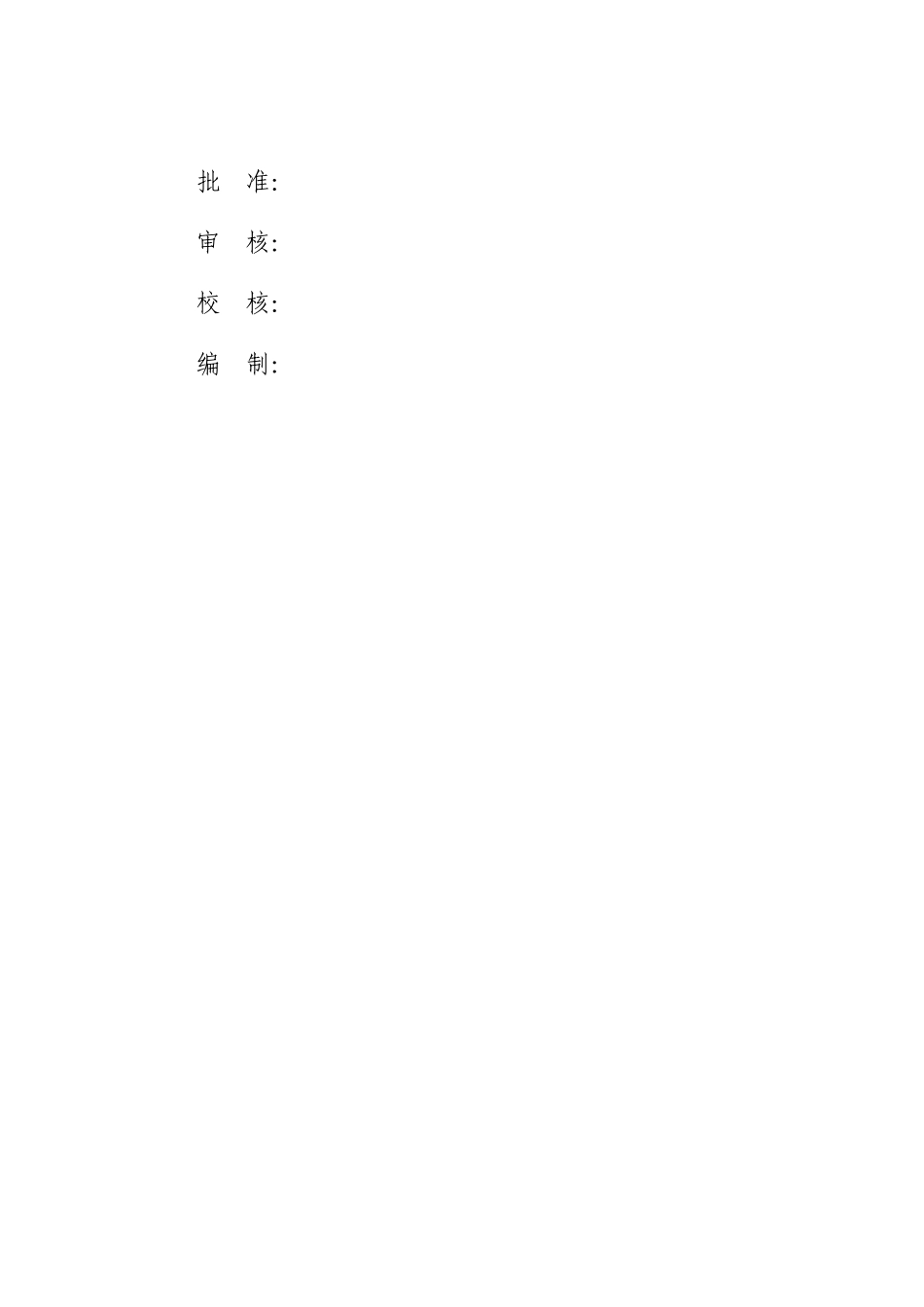

新疆乌鲁木齐电业局变压器加装油色谱在线监测系统可行性讨论报告项目名称：变压器加装油色谱在线监测系统项目单位：新疆乌鲁木齐电业局编制单位:河南中分仪器股份有限公司2011 年 11 月 11 日批 准： 审 核：校 核： 编 制： 一．工程概述1。1 编制依据依据国家电网公司《变电设备在线监测系统技术导则》要求，基于在线监测技术的进展水平、在线监测系统应用效果以及变电设备重要程度,在线监测系统配置原则为 750 千伏及以上电压等级油浸式变压器、 电抗器应配置油中溶解气体在线监测装置； ± 400 千伏及以上电压等级换流变压器、 500 千伏油浸式变压器应配置油中溶解气体在线监测装置； 500 千伏（ 330 千伏) 电抗器、 330 千伏、 220 千伏油浸式变压器宜配置油中溶解气体在线监测装置; 对于 110 千伏（ 66 千伏） 电压等级油浸式变压器（电抗器) 存在以下情况之一的宜配置油中溶解气体在线监测装置：① 存在埋伏性绝缘缺陷；② 存在严重家族性绝缘缺陷;③ 运行时间超过 15 年；④ 运行位置特别重要。根据此配置原则的规定作出新疆乌鲁木齐电业局变压器加装油色谱在线监测系统可行性报告。1.2 工程现状目前乌鲁木齐电业局所辖的 220kV 老满城变电站 1＃、3＃主变、米泉变电站 1＃、2＃主变、三宫变电站1#、2＃、3＃主变、头屯河变电站 1#、2#主变、八户梁变电站 1#、2＃主变、龙岗变 1#、2＃主变、钢东变电站 1＃、2＃、3#、4#主变；110kV 北京变 1#、2#主变、旭日变2＃主变需要加装变压器油色谱在线监测系统总计 19 台。1。3 项目预期目标、依据及经济技术原则1.3.1 项目预期目标大型变压器是整个发供电系统重要核心的设备，其安全运行至关重要,由于大型变压器设计、制造、材料质量和运行等诸多方面的原因,设备的恶性故障时有发生，严重影响了电网的安全稳定运行。变压器油色谱在线监测系统，通过对绝缘油中溶解气体的测量和分析,实现了对大型变压器内部运行状态的在线监控，能够及时发现和诊断其内部故障，随时掌握设备的运行状况，弥补了试验室色谱分析的不足，为保证变压器的安全经济运行和状态检修提供了技术支持，是保证变压器及电网系统安全经济运行的重要手段，可以给电力行业带来巨大的经济效益和社会效益.本期对我局所辖的部分变电站加装 19 台变压器在线监测系统完成后城区电网运行状况将得到明显改善，有利于促进经济协调进展，为社会经济水平的进展提供保障。1。3。2...
