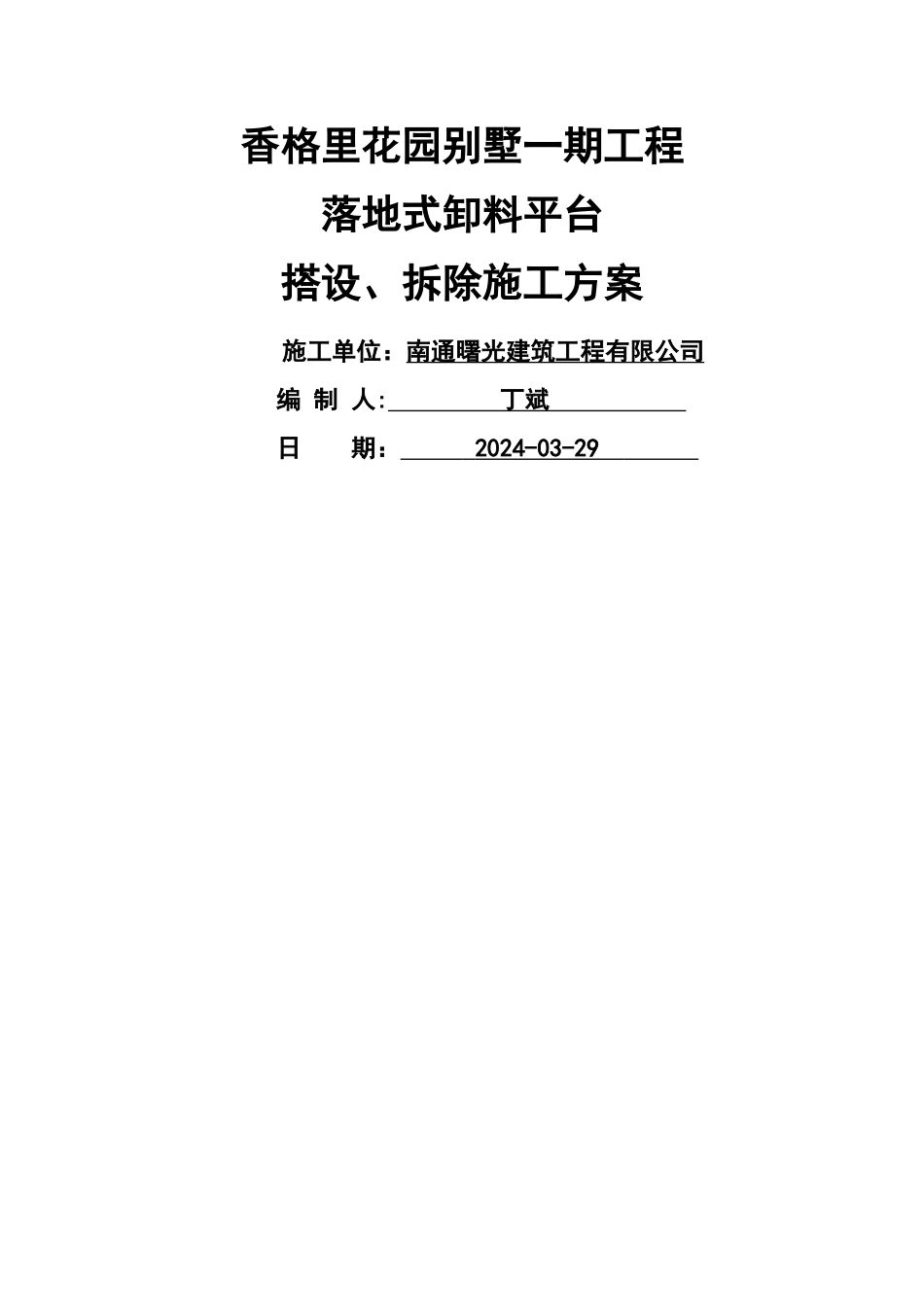

落地式卸料平台施工方案14322_第1页
1/12

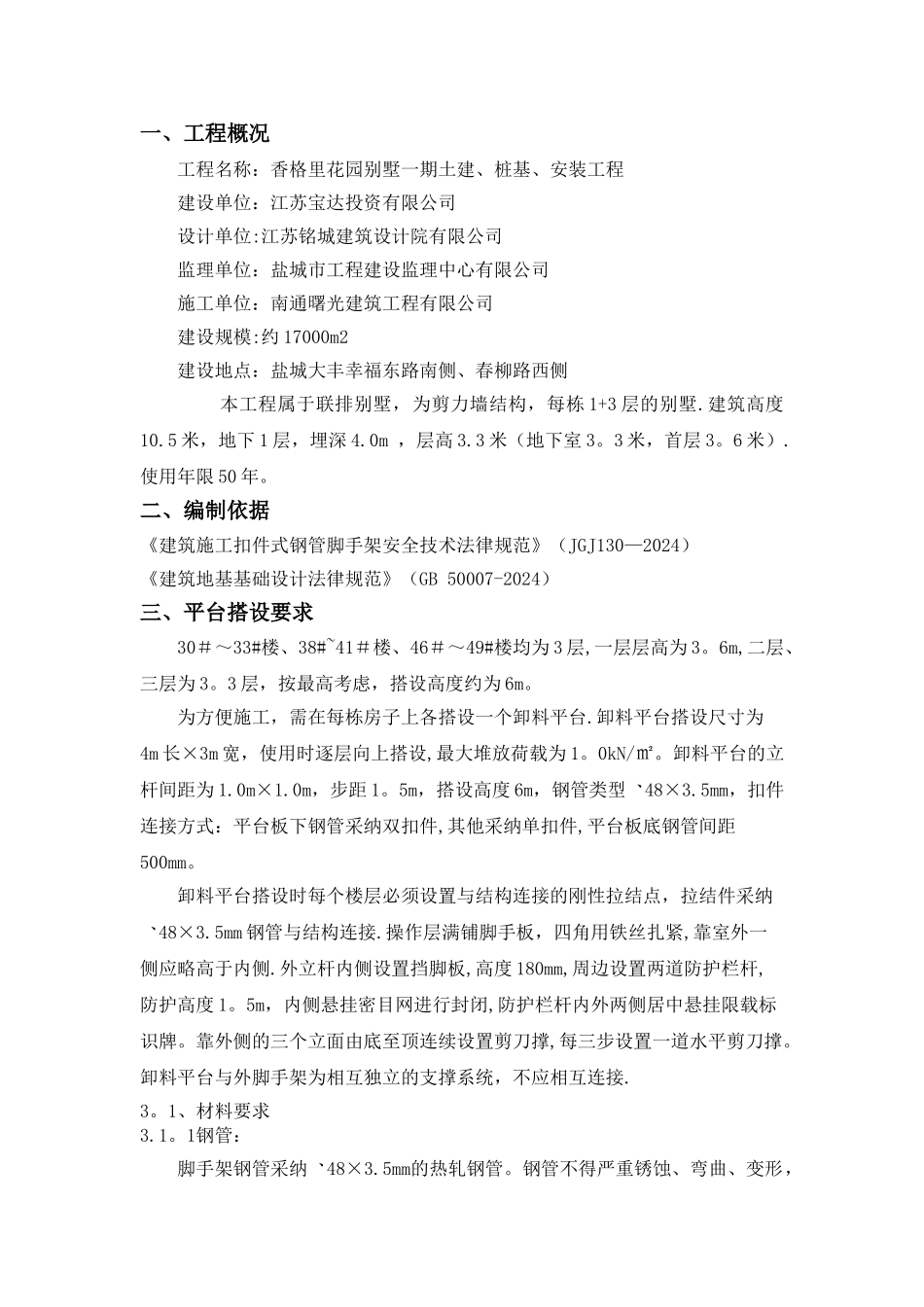

落地式卸料平台施工方案14322_第2页
2/12

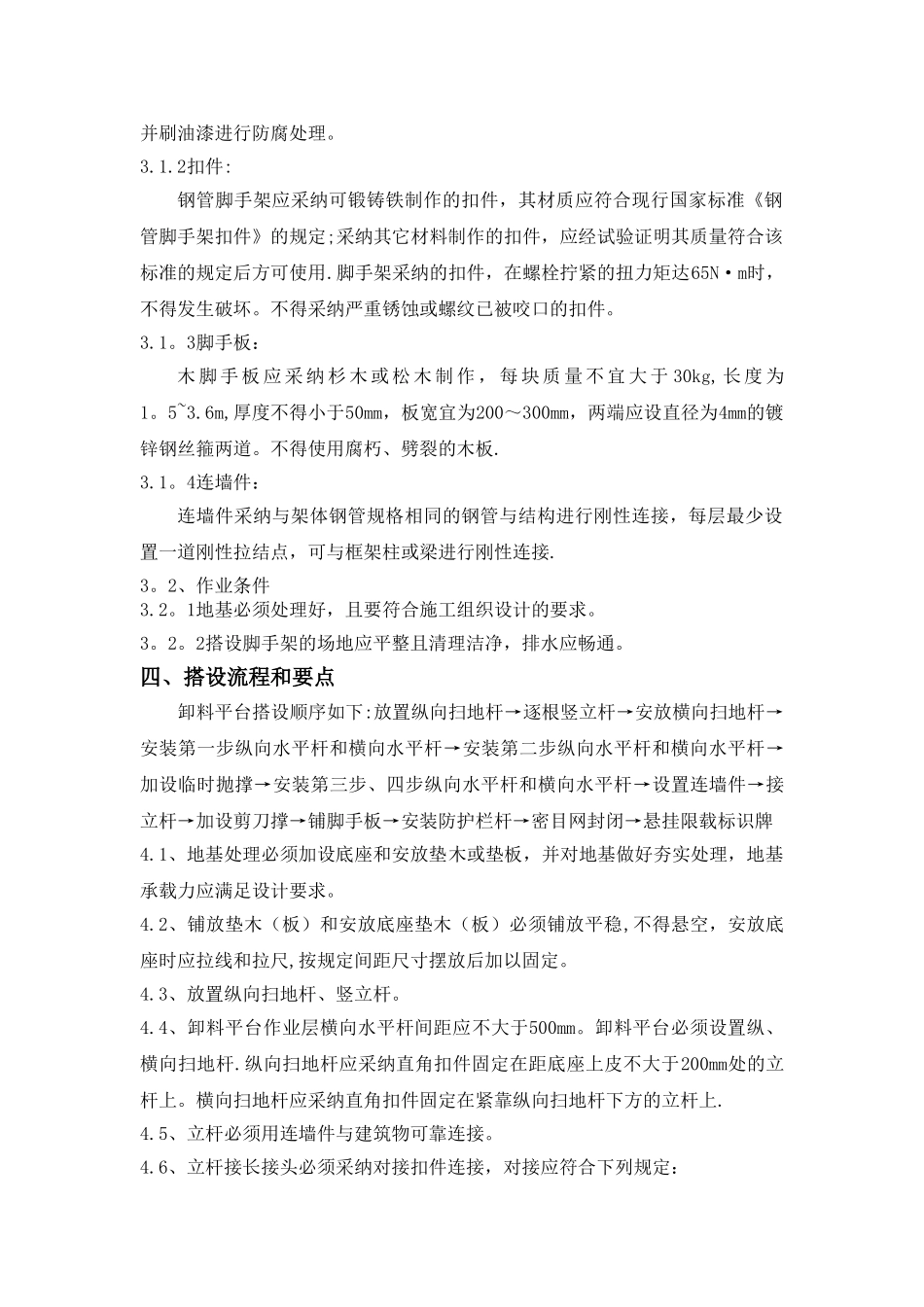

落地式卸料平台施工方案14322_第3页
3/12
香格里花园别墅一期工程落地式卸料平台搭设、拆除施工方案 施工单位:南通曙光建筑工程有限公司 编 制 人: 丁斌 日 期: 2024-03-29 一、工程概况 工程名称:香格里花园别墅一期土建、桩基、安装工程 建设单位:江苏宝达投资有限公司 设计单位:江苏铭城建筑设计院有限公司 监理单位:盐城市工程建设监理中心有限公司施工单位:南通曙光建筑工程有限公司建设规模:约 17000m2 建设地点:盐城大丰幸福东路南侧、春柳路西侧 本工程属于联排别墅,为剪力墙结构,每栋 1+3 层的别墅.建筑高度10.5 米,地下 1 层,埋深 4.0m ,层高 3.3 米(地下室 3。3 米,首层 3。6 米).使用年限 50 年。二、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130—2024)《建筑地基基础设计法律规范》(GB 50007-2024)三、平台搭设要求30#~33#楼、38#~41#楼、46#~49#楼均为 3 层,一层层高为 3。6m,二层、三层为 3。3 层,按最高考虑,搭设高度约为 6m。为方便施工,需在每栋房子上各搭设一个卸料平台.卸料平台搭设尺寸为4m 长×3m 宽,使用时逐层向上搭设,最大堆放荷载为 1。0kN/㎡。卸料平台的立杆间距为 1.0m×1.0m,步距 1。5m,搭设高度 6m,钢管类型48×3.5mm,扣件连接方式:平台板下钢管采纳双扣件,其他采纳单扣件,平台板底钢管间距500mm。卸料平台搭设时每个楼层必须设置与结构连接的刚性拉结点,拉结件采纳48×3.5mm 钢管与结构连接.操作层满铺脚手板,四角用铁丝扎紧,靠室外一侧应略高于内侧.外立杆内侧设置挡脚板,高度 180mm,周边设置两道防护栏杆,防护高度 1。5m,内侧悬挂密目网进行封闭,防护栏杆内外两侧居中悬挂限载标识牌。靠外侧的三个立面由底至顶连续设置剪刀撑,每三步设置一道水平剪刀撑。卸料平台与外脚手架为相互独立的支撑系统,不应相互连接.3。1、材料要求3.1。1钢管:脚手架钢管采纳48×3.5mm的热轧钢管。钢管不得严重锈蚀、弯曲、变形,并刷油漆进行防腐处理。3.1.2扣件:钢管脚手架应采纳可锻铸铁制作的扣件,其材质应符合现行国家标准《钢管脚手架扣件》的规定;采纳其它材料制作的扣件,应经试验证明其质量符合该标准的规定后方可使用.脚手架采纳的扣件,在螺栓拧紧的扭力矩达65N·m时,不得发生破坏。不得采纳严重锈蚀或螺纹已被咬口的扣件。3.1。3脚手板:木 脚 手 板 应 采 纳 杉 木 或 松 木 制 作 , 每 块 质 量 不 宜 大 于 30kg, ...
