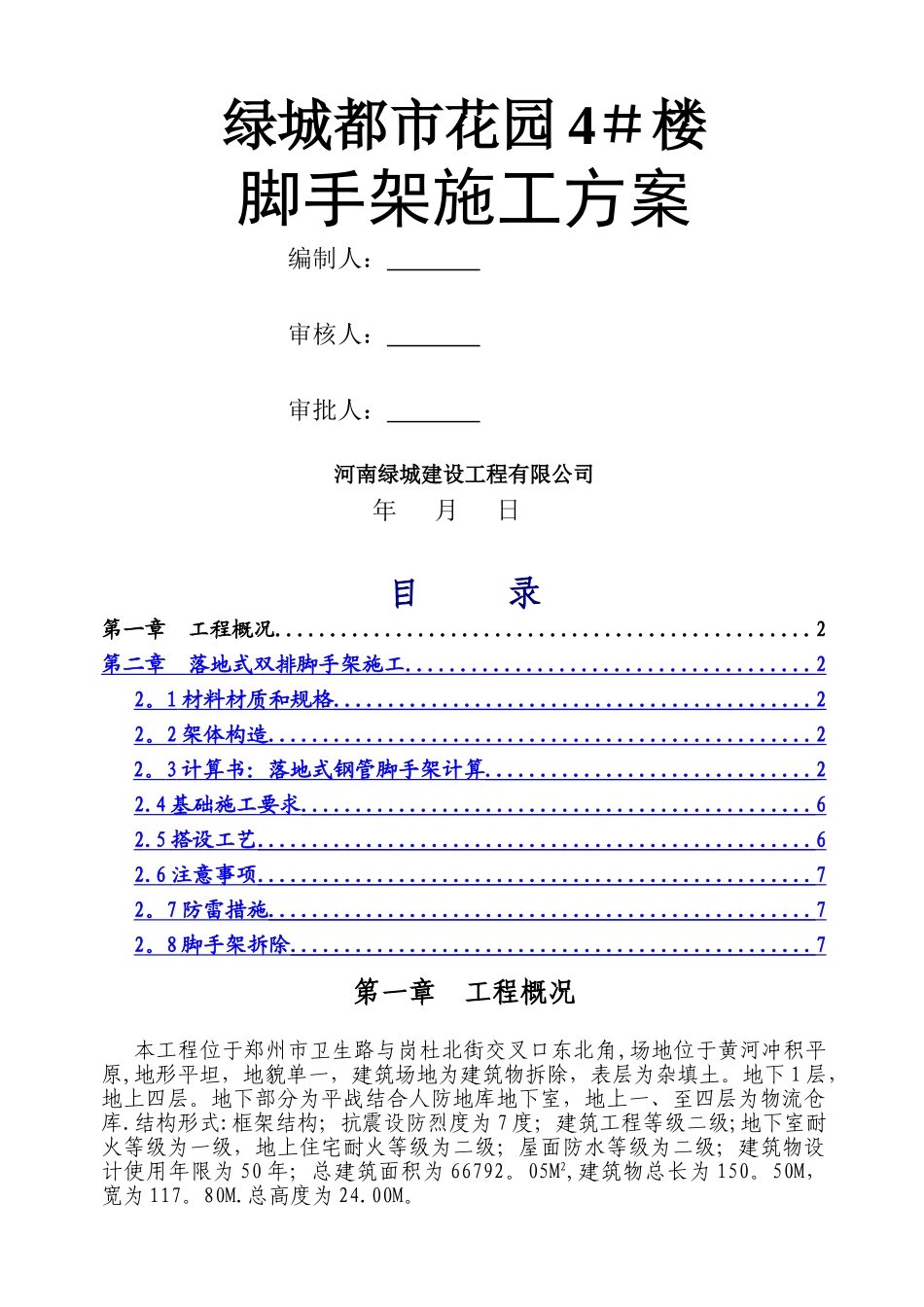

绿城都市花园 4＃楼脚手架施工方案编制人： 审核人： 审批人： 河南绿城建设工程有限公司年 月 日目 录第一章 工程概况.................................................2第二章 落地式双排脚手架施工 ..................................... 2 2 。 1 材料材质和规格 ............................................ 2 2 。 2 架体构造 .................................................. 2 2 。 3 计算书：落地式钢管脚手架计算 .............................. 2 2.4 基础施工要求 ............................................... 6 2.5 搭设工艺 ................................................... 6 2.6 注意事项 ................................................... 7 2 。 7 防雷措施 .................................................. 7 2 。 8 脚手架拆除 ................................................ 7 第一章 工程概况本工程位于郑州市卫生路与岗杜北街交叉口东北角,场地位于黄河冲积平原,地形平坦，地貌单一，建筑场地为建筑物拆除，表层为杂填土。地下 1 层，地上四层。地下部分为平战结合人防地库地下室，地上一、至四层为物流仓库.结构形式:框架结构；抗震设防烈度为 7 度；建筑工程等级二级;地下室耐火等级为一级，地上住宅耐火等级为二级；屋面防水等级为二级；建筑物设计使用年限为 50 年；总建筑面积为 66792。05M2,建筑物总长为 150。50M，宽为 117。80M.总高度为 24.00M。 第二章 脚手架施工2。1 材料材质和规格(1）钢管材质采纳 A3 或 AY3,钢管进场必须有出厂合格证。（2）钢管规格采纳外径 48mm，壁厚 2.8mm（目前租赁市场上大部分达不到 3.5mm 厚的国家标准，按 2。8 厚设计计算),焊接钢管立杆及大横杆长度为4~6.5m,小横杆长度为 2.1m～2。3m。（3)扣件采纳可锻铸铁铸造的直角扣件,回转扣件和对接扣件。（4）架板采纳标准竹笆脚手架。2.2 架体构造（1）立杆间距：横向 1.05m，纵距 1。5m，内立杆距墙外皮的距离为0。4m.(2）大横杆步距为 1.8m，大横杆中间设置一道拦腰杆。(3）墙体拉结杆布置:竖向 3.6m,二步架;水平距离 4。5m 三跨。（4)剪力墙搭设要求每道剪力撑跨立柱的根数宜为 5—7 跟之间，每道剪力撑宽度不应小于 4 跨，且不大于 6m，斜杆与地面的倾斜角度在 45°—60°之间，在外侧立面整个长度和...
