落地式钢管卸料平台施工方案

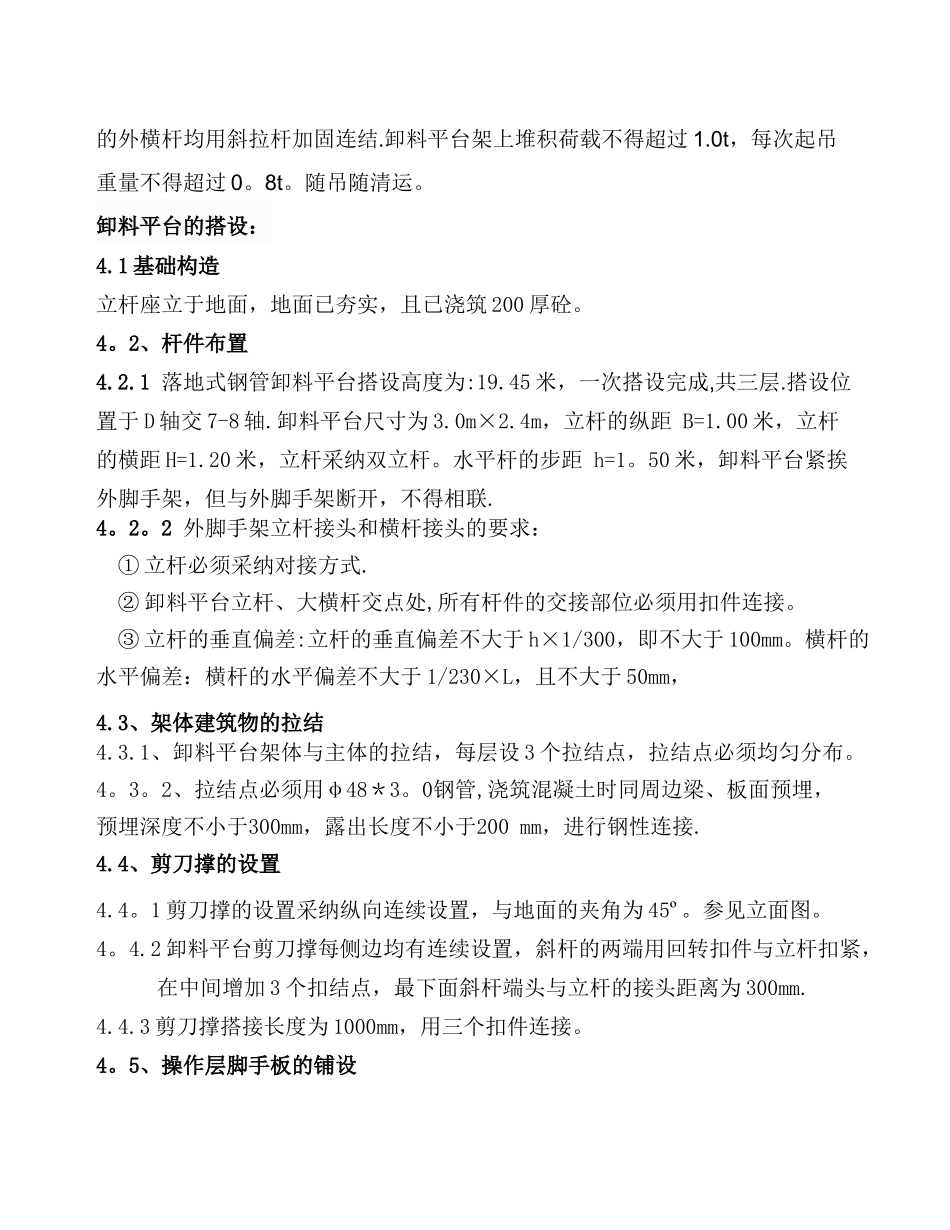

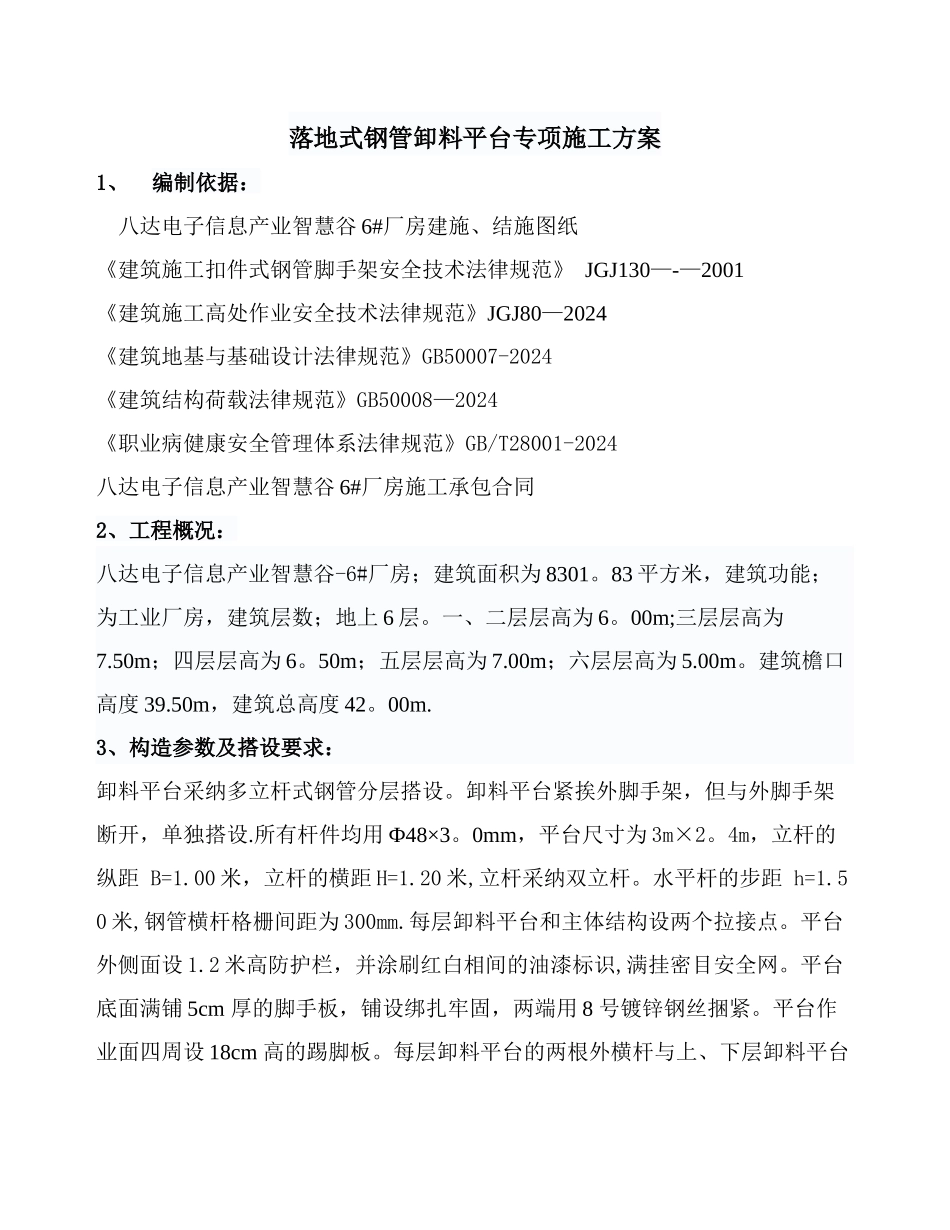

落地式钢管卸料平台专项施工方案1、编制依据：八达电子信息产业智慧谷 6#厂房建施、结施图纸《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130—-—2001《建筑施工高处作业安全技术法律规范》JGJ80—2024《建筑地基与基础设计法律规范》GB50007-2024《建筑结构荷载法律规范》GB50008—2024《职业病健康安全管理体系法律规范》GB/T28001-2024八达电子信息产业智慧谷 6#厂房施工承包合同2、工程概况：八达电子信息产业智慧谷-6#厂房；建筑面积为 8301。83 平方米，建筑功能；为工业厂房，建筑层数；地上 6 层。一、二层层高为 6。00m;三层层高为7.50m；四层层高为 6。50m；五层层高为 7.00m；六层层高为 5.00m。建筑檐口高度 39.50m，建筑总高度 42。00m.3、构造参数及搭设要求： 卸料平台采纳多立杆式钢管分层搭设。卸料平台紧挨外脚手架，但与外脚手架断开，单独搭设.所有杆件均用 Ф48×3。0mm，平台尺寸为 3m×2。4m，立杆的纵距 B=1.00 米，立杆的横距 H=1.20 米,立杆采纳双立杆。水平杆的步距 h=1.50 米,钢管横杆格栅间距为 300mm.每层卸料平台和主体结构设两个拉接点。平台外侧面设 1.2 米高防护栏，并涂刷红白相间的油漆标识,满挂密目安全网。平台底面满铺 5cm 厚的脚手板，铺设绑扎牢固，两端用 8 号镀锌钢丝捆紧。平台作业面四周设 18cm 高的踢脚板。每层卸料平台的两根外横杆与上、下层卸料平台的外横杆均用斜拉杆加固连结.卸料平台架上堆积荷载不得超过 1.0t，每次起吊重量不得超过 0。8t。随吊随清运。卸料平台的搭设：4.1 基础构造立杆座立于地面，地面已夯实，且已浇筑 200 厚砼。4。2、杆件布置4.2.1 落地式钢管卸料平台搭设高度为:19.45 米，一次搭设完成,共三层.搭设位置于 D 轴交 7-8 轴.卸料平台尺寸为 3.0m×2.4m，立杆的纵距 B=1.00 米，立杆的横距 H=1.20 米，立杆采纳双立杆。水平杆的步距 h=1。50 米，卸料平台紧挨外脚手架，但与外脚手架断开，不得相联.4。2。2 外脚手架立杆接头和横杆接头的要求：① 立杆必须采纳对接方式.② 卸料平台立杆、大横杆交点处,所有杆件的交接部位必须用扣件连接。③ 立杆的垂直偏差:立杆的垂直偏差不大于 h×1/300，即不大于 100mm。横杆的水平偏差：横杆的水平偏差不大于 1/230×L，且不大于 50mm，4.3、架体建筑物的拉结4.3.1、卸料平台架体与主体的拉结，每层设 3 个拉结点，拉结点必须均匀分布。4。3。2、拉结点必须用φ...
