蒸汽管道专项施工方案

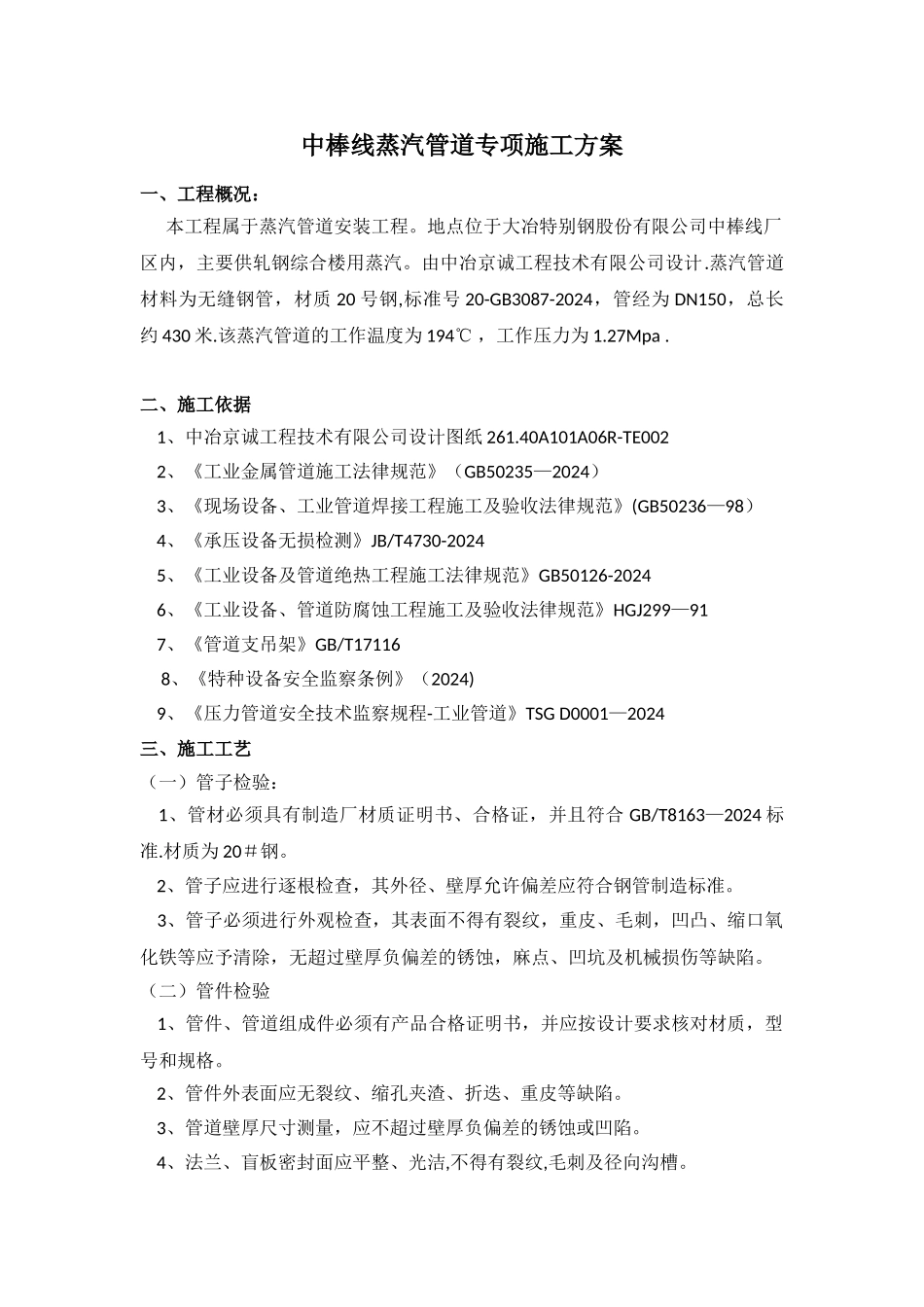

蒸汽管道专项施工方案_第1页
1/9

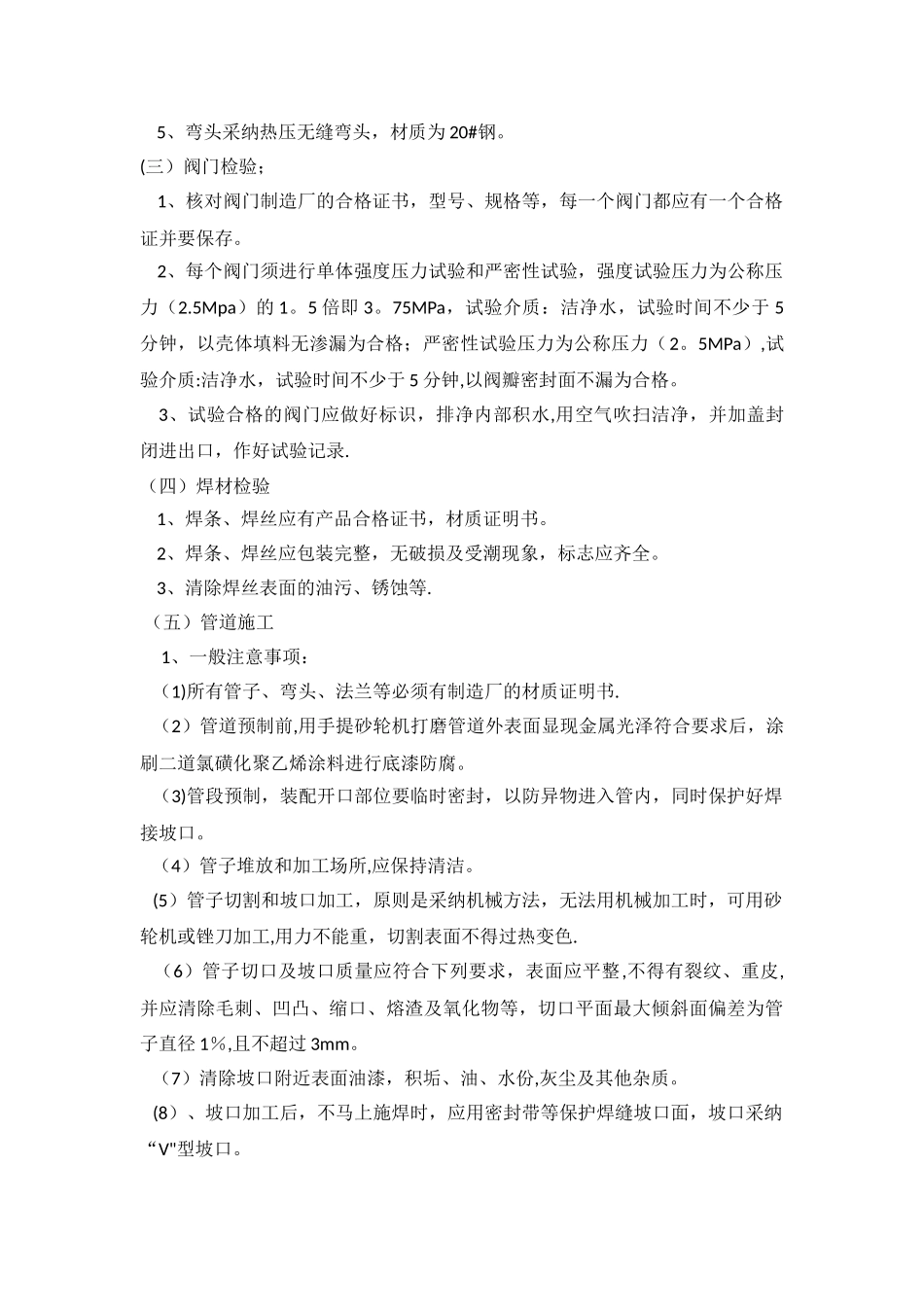

蒸汽管道专项施工方案_第2页
2/9

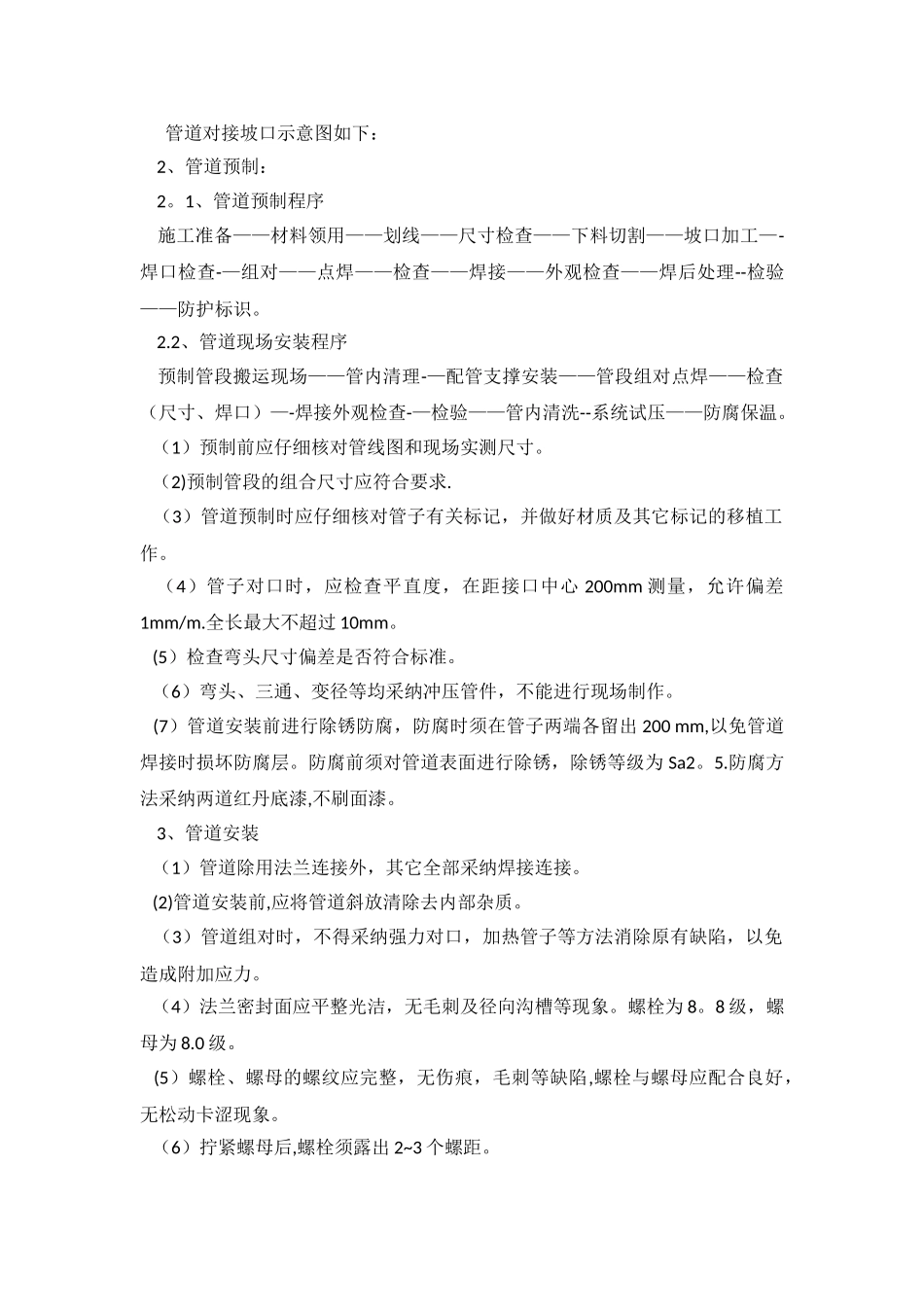

蒸汽管道专项施工方案_第3页
3/9
中棒线蒸汽管道专项施工方案一、工程概况: 本工程属于蒸汽管道安装工程。地点位于大冶特别钢股份有限公司中棒线厂区内,主要供轧钢综合楼用蒸汽。由中冶京诚工程技术有限公司设计.蒸汽管道材料为无缝钢管,材质 20 号钢,标准号 20-GB3087-2024,管经为 DN150,总长约 430 米.该蒸汽管道的工作温度为 194℃ ,工作压力为 1.27Mpa . 二、施工依据 1、中冶京诚工程技术有限公司设计图纸 261.40A101A06R-TE002 2、《工业金属管道施工法律规范》(GB50235—2024) 3、《现场设备、工业管道焊接工程施工及验收法律规范》(GB50236—98) 4、《承压设备无损检测》JB/T4730-2024 5、《工业设备及管道绝热工程施工法律规范》GB50126-2024 6、《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ299—91 7、《管道支吊架》GB/T17116 8、《特种设备安全监察条例》(2024) 9、《压力管道安全技术监察规程-工业管道》TSG D0001—2024三、施工工艺 (一)管子检验: 1、管材必须具有制造厂材质证明书、合格证,并且符合 GB/T8163—2024 标准.材质为 20#钢。 2、管子应进行逐根检查,其外径、壁厚允许偏差应符合钢管制造标准。 3、管子必须进行外观检查,其表面不得有裂纹,重皮、毛刺,凹凸、缩口氧化铁等应予清除,无超过壁厚负偏差的锈蚀,麻点、凹坑及机械损伤等缺陷。 (二)管件检验 1、管件、管道组成件必须有产品合格证明书,并应按设计要求核对材质,型号和规格。 2、管件外表面应无裂纹、缩孔夹渣、折迭、重皮等缺陷。 3、管道壁厚尺寸测量,应不超过壁厚负偏差的锈蚀或凹陷。 4、法兰、盲板密封面应平整、光洁,不得有裂纹,毛刺及径向沟槽。 5、弯头采纳热压无缝弯头,材质为 20#钢。(三)阀门检验; 1、核对阀门制造厂的合格证书,型号、规格等,每一个阀门都应有一个合格证并要保存。 2、每个阀门须进行单体强度压力试验和严密性试验,强度试验压力为公称压力(2.5Mpa)的 1。5 倍即 3。75MPa,试验介质:洁净水,试验时间不少于 5分钟,以壳体填料无渗漏为合格;严密性试验压力为公称压力(2。5MPa),试验介质:洁净水,试验时间不少于 5 分钟,以阀瓣密封面不漏为合格。 3、试验合格的阀门应做好标识,排净内部积水,用空气吹扫洁净,并加盖封闭进出口,作好试验记录.(四)焊材检验 1、焊条、焊丝应有产品合格证书,材质证明书。 2、焊条、焊丝应包装完整,无破损及受潮现象,标志应齐全。 3、清除...
