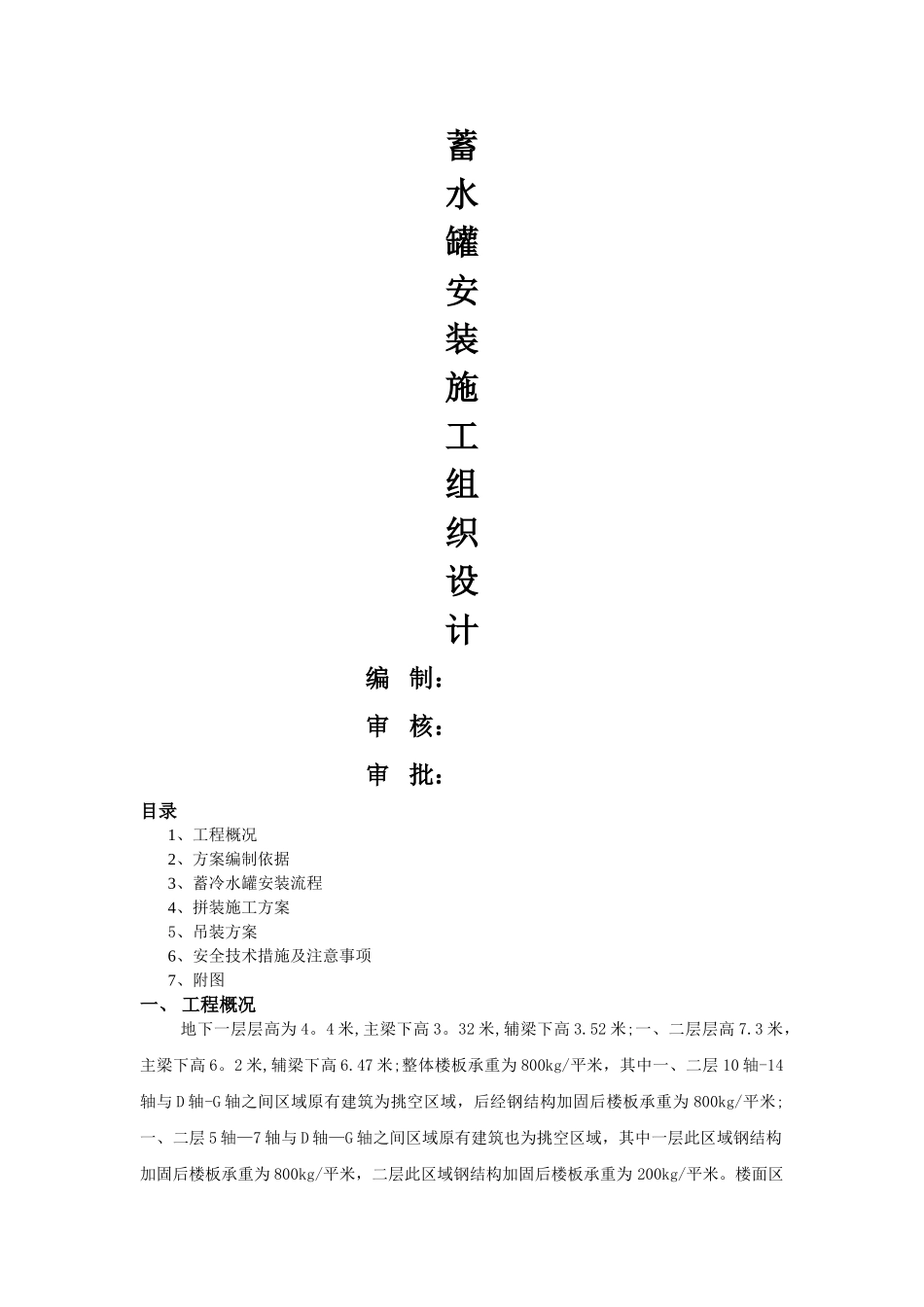

蓄水罐安装施工组织设计 编 制： 审 核： 审 批： 目录1、工程概况2、方案编制依据3、蓄冷水罐安装流程4、拼装施工方案5、吊装方案6、安全技术措施及注意事项7、附图一、 工程概况 地下一层层高为 4。4 米,主梁下高 3。32 米,辅梁下高 3.52 米;一、二层层高 7.3 米，主梁下高 6。2 米,辅梁下高 6.47 米;整体楼板承重为 800kg/平米，其中一、二层 10 轴-14轴与 D 轴-G 轴之间区域原有建筑为挑空区域，后经钢结构加固后楼板承重为 800kg/平米;一、二层 5 轴—7 轴与 D 轴—G 轴之间区域原有建筑也为挑空区域，其中一层此区域钢结构加固后楼板承重为 800kg/平米，二层此区域钢结构加固后楼板承重为 200kg/平米。楼面区域整体荷载为 500kg/平米,其中 10 轴-14 轴与 D 轴-G 轴之间区域/5 轴—7 轴与 D 轴—G 轴之间区域荷载为 50kg/平米，其余区域荷载为 800kg/平米.我司承包的蓄水罐工程属于专业工程,我方将对蓄水罐设备的采购、安装及组织该单项工程的竣工验收并移交给业主方.设备及附件清单二方案编制依据 1、根据设计院工程图纸及制造厂家的技术文件和使用说明书; 2、国家法律、法规、规程、规定标准及国外的技术标准： 3、 JHJ46—2024 施工现场临时用电安全技术规程 4、、《工业金属管道工程施工及验收法律规范》G1350235-97 5、《压力管道安全管理及监察规定》三、蓄冷水罐安装流程及时间计划 蓄冷水罐体积较大，重量约 40 吨，总长度 14m,左右，直径 5m。因蓄冷罐直径过大。导致罐体运输超高（总高度为：6.5m）无法运输,所以罐体需要在现场拼装。 第一步:生产车间加工好的罐体的各种部件运至施工现场进行拼装； 时间安排：10 月 3 日开始~10 月 13 日罐体拼装完工, 共 10 日 第二步:吊装就位； 时间安排：10 月 14 日吊装就位完工。 共 1 日 第一步和第二步使用场地平面布置图 第三步：布水器管道安装； 时间安排:10 月 15 日开始~10 月 17 日罐体拼装完工， 共 3 日 第四步：压力测试;（需要自来水 500 立方米） 时间安排：10 月 18 日开始～10 月 19 日完工。 共 2 日 第五步：罐体爬梯、平台的制作安装； 时间安排：10 月 20 日开始～10 月 21 日完工。 共 2 日 第六步：罐体保温、防腐。 时间安排：10 月 19 日开始～10 月 25 日完工。 共 7 日 第三步至第六步使用场地平面布置图序号设备名称型号规格...
