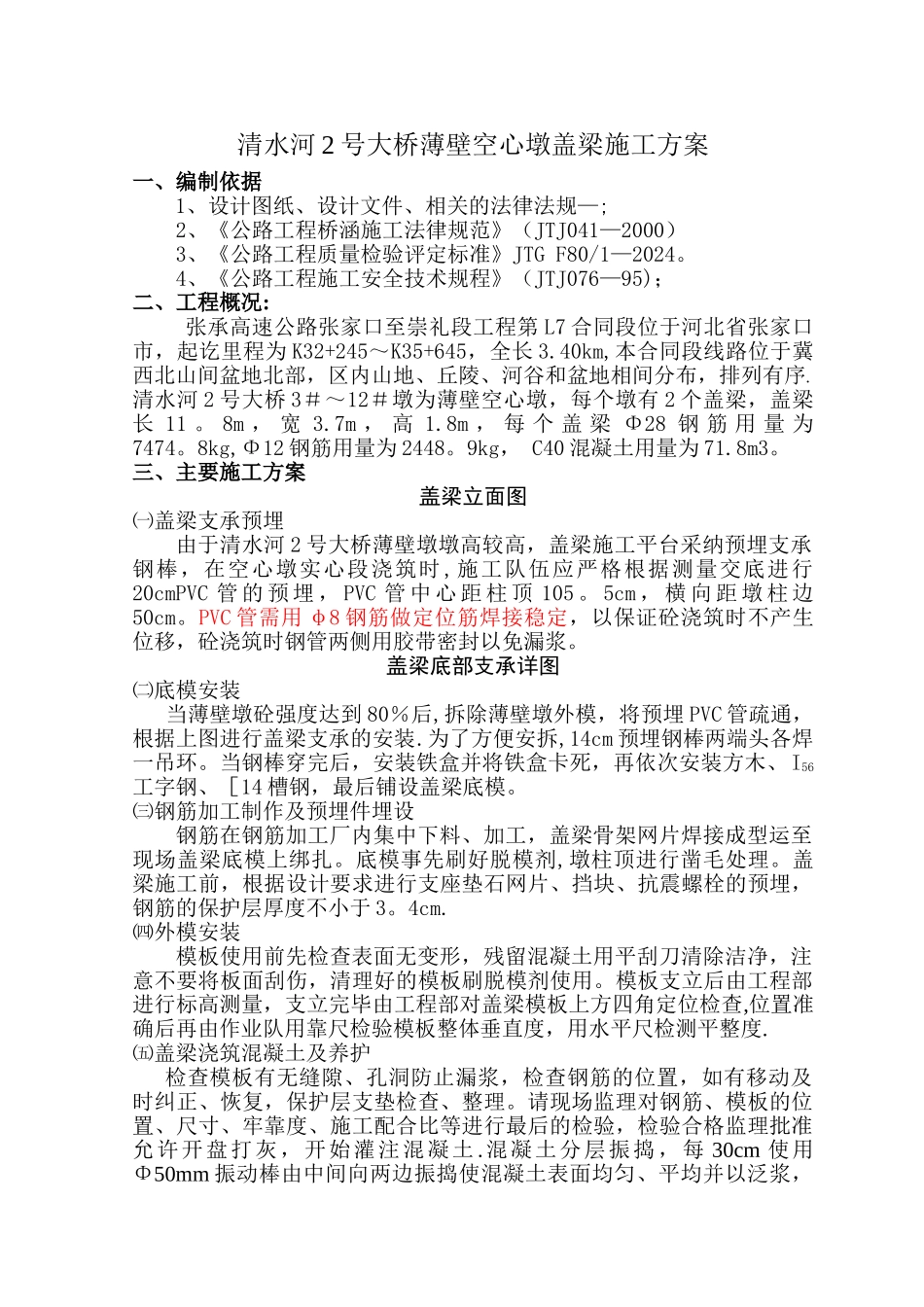

清水河 2 号大桥薄壁空心墩盖梁施工方案一、编制依据 1、设计图纸、设计文件、相关的法律法规—;2、《公路工程桥涵施工法律规范》（JTJ041—2000）3、《公路工程质量检验评定标准》JTG F80/1—2024。4、《公路工程施工安全技术规程》（JTJ076—95)；二、工程概况:张承高速公路张家口至崇礼段工程第 L7 合同段位于河北省张家口市，起讫里程为 K32+245～K35+645，全长 3.40km,本合同段线路位于冀西北山间盆地北部，区内山地、丘陵、河谷和盆地相间分布，排列有序.清水河 2 号大桥 3＃～12＃墩为薄壁空心墩，每个墩有 2 个盖梁，盖梁长 11 。 8m ， 宽 3.7m ， 高 1.8m ， 每 个 盖 梁 Φ28 钢 筋 用 量 为7474。8kg,Φ12 钢筋用量为 2448。9kg， C40 混凝土用量为 71.8m3。三、主要施工方案盖梁立面图㈠盖梁支承预埋 由于清水河 2 号大桥薄壁墩墩高较高，盖梁施工平台采纳预埋支承钢棒，在空心墩实心段浇筑时 ,施工队伍应严格根据测量交底进行20cmPVC 管 的 预 埋 ， PVC 管 中 心 距 柱 顶 105 。 5cm ， 横 向 距 墩 柱 边50cm。PVC 管需用 φ8 钢筋做定位筋焊接稳定，以保证砼浇筑时不产生位移，砼浇筑时钢管两侧用胶带密封以免漏浆。盖梁底部支承详图㈡底模安装 当薄壁墩砼强度达到 80％后,拆除薄壁墩外模，将预埋 PVC 管疏通，根据上图进行盖梁支承的安装.为了方便安拆,14cm 预埋钢棒两端头各焊一吊环。当钢棒穿完后，安装铁盒并将铁盒卡死，再依次安装方木、I56工字钢、［14 槽钢，最后铺设盖梁底模。㈢钢筋加工制作及预埋件埋设钢筋在钢筋加工厂内集中下料、加工，盖梁骨架网片焊接成型运至现场盖梁底模上绑扎。底模事先刷好脱模剂,墩柱顶进行凿毛处理。盖梁施工前，根据设计要求进行支座垫石网片、挡块、抗震螺栓的预埋，钢筋的保护层厚度不小于 3。4cm.㈣外模安装模板使用前先检查表面无变形，残留混凝土用平刮刀清除洁净，注意不要将板面刮伤，清理好的模板刷脱模剂使用。模板支立后由工程部进行标高测量，支立完毕由工程部对盖梁模板上方四角定位检查,位置准确后再由作业队用靠尺检验模板整体垂直度，用水平尺检测平整度.㈤盖梁浇筑混凝土及养护检查模板有无缝隙、孔洞防止漏浆，检查钢筋的位置，如有移动及时纠正、恢复，保护层支垫检查、整理。请现场监理对钢筋、模板的位置、尺寸、牢靠度、施工配合比等进行最后的检验，检验合格监理批准允许开盘打灰，开...
