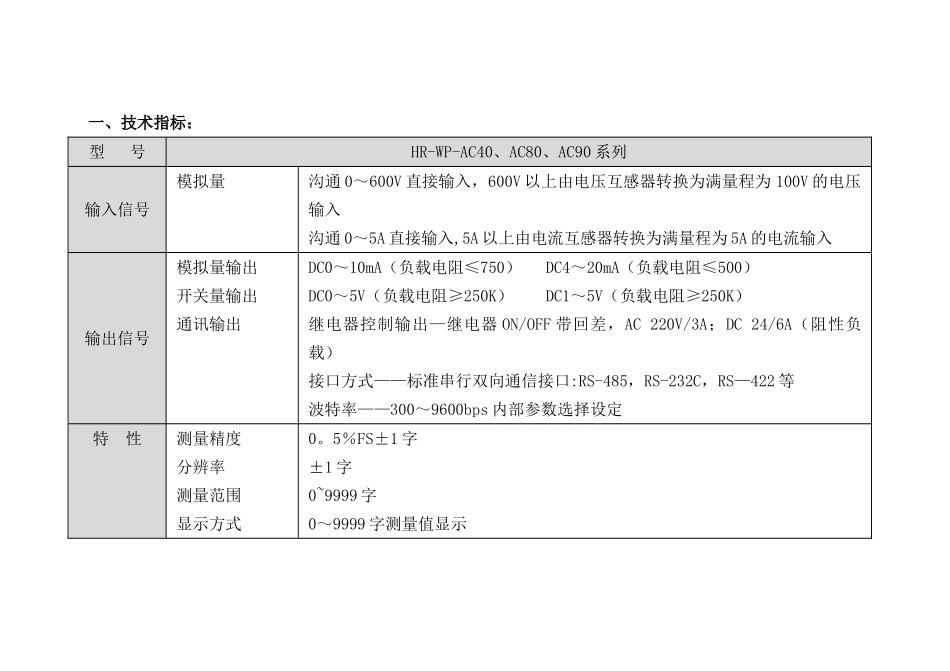

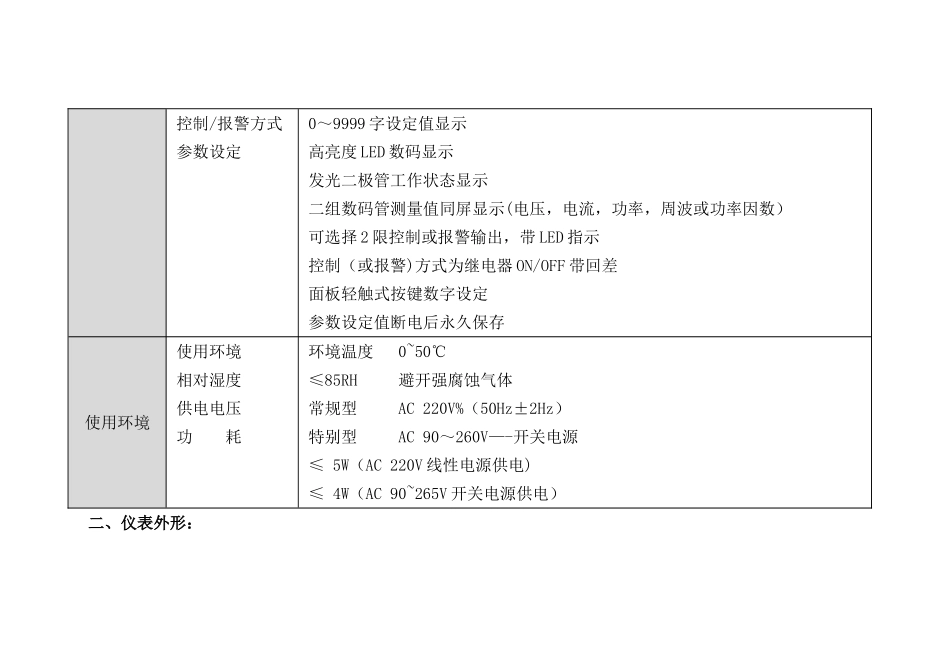

目 录一、技术指标………………………………………………………………………………………………………… 1二、仪表外形………………………………………………………………………………………………………… 2三、接线图…………………………………………………………………………………………………………… 4四、参数设定………………………………………………………………………………………………………… 7五、选型………………………………………………………………………………………………………………16六、通讯协议…………………………………………………………………………………………………………23 HR 系列沟通电工测量显示控制仪采纳全隔离技术。直接采集电压和电流互感器信号,计算频率，电压和电流,以及它们间相位差和单相有功功率 P=U。I。CosΦ 或三相有功功率 P 有=√3×U×I×COS（φ+30），无功功率计算公式：无功功率=视在功率—有功功率。 HR 系列沟通电工测量显示控制仪可随意改变仪表的输入信号量程.采纳最新无跳线技术,只需设定仪表内部参数，即可适应现场要求。 HR 系列沟通电工测量显示控制仪可带有一路模拟量变送输出或继电器报警输出。适用于各种测量控制。 HR 系列沟通电工测量显示控制仪可带串行通信输出,可与各种带串行输入/输出的设备进行双向通信,组成网络控制系统。承蒙惠购本控制器不胜感激。敬请事先详阅本《操作手册》，以便于准确使用。注：记载内容因为改进将会不经预告予以变更，敬请谅解。如有不详之处，请与本公司技术服务部联系。本控制器虽然经过严格的品质管理、制造、出厂，但万一遇有发生不正常事项或意外之处，敬请通知本公司营业经办人、技术服务部或附近本公司代理商为感。 2024.04.11一、技术指标：型 号HR-WP-AC40、AC80、AC90 系列输入信号模拟量沟通 0～600V 直接输入，600V 以上由电压互感器转换为满量程为 100V 的电压输入沟通 0～5A 直接输入,5A 以上由电流互感器转换为满量程为 5A 的电流输入输出信号模拟量输出开关量输出通讯输出DC0～10mA（负载电阻≤750） DC4～20mA（负载电阻≤500）DC0～5V（负载电阻≥250K） DC1～5V（负载电阻≥250K）继电器控制输出—继电器 ON/OFF 带回差，AC 220V/3A；DC 24/6A（阻性负载）接口方式——标准串行双向通信接口:RS-485，RS-232C，RS—422 等波特率——300～9600bps 内部参数选择设定特 性测量精度分...
