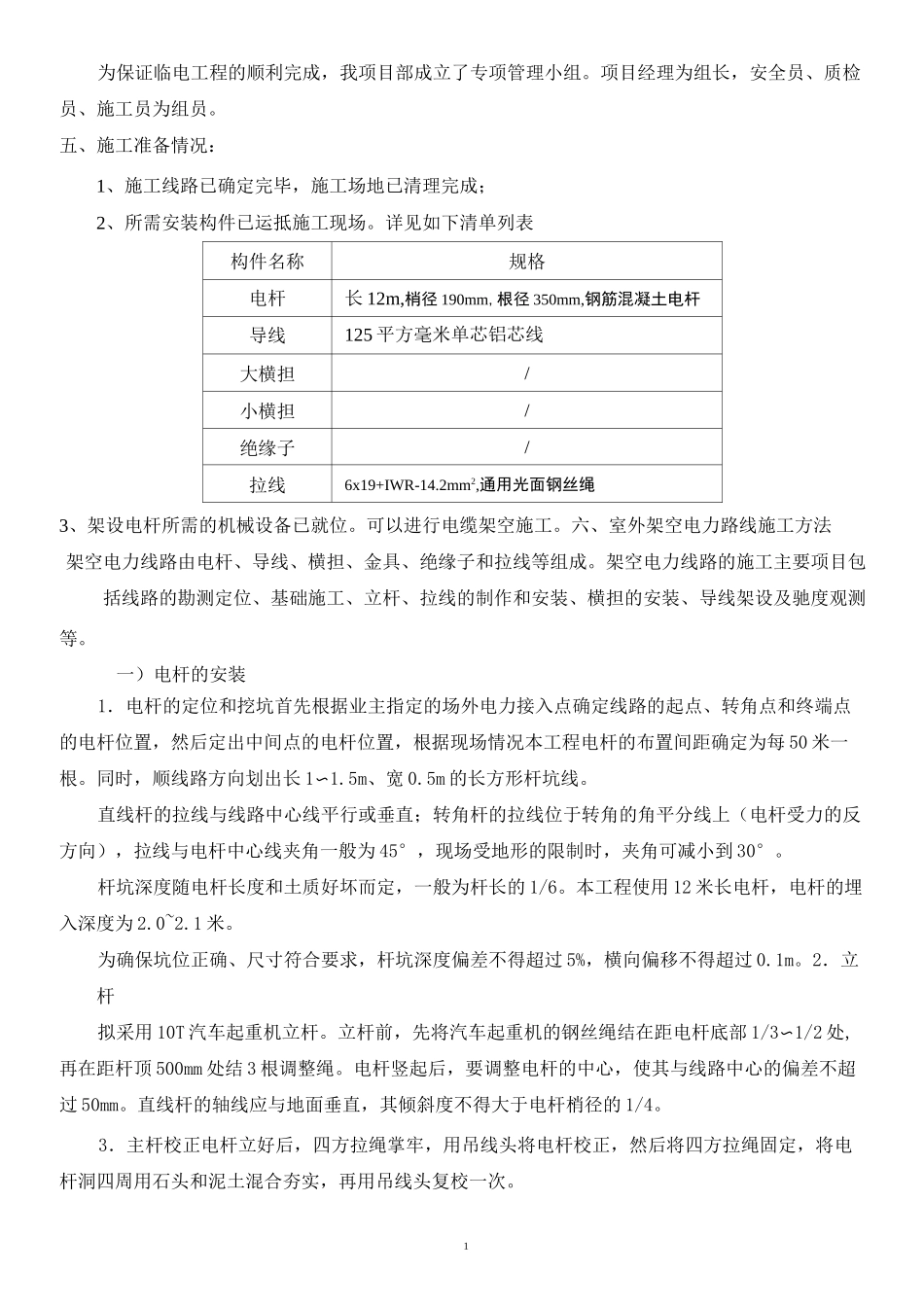

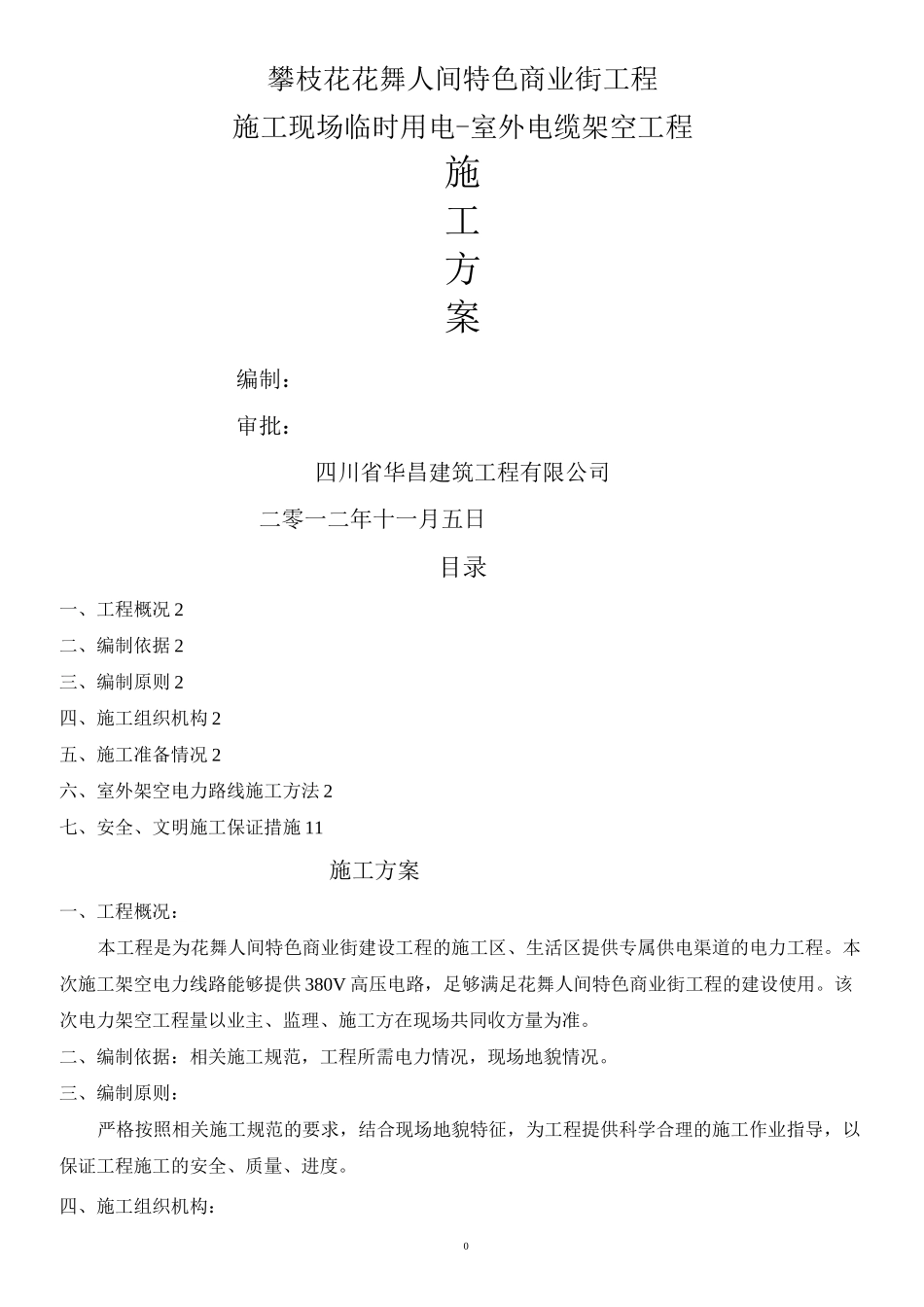

0攀枝花花舞人间特色商业街工程施工现场临时用电-室外电缆架空工程施工方案编制：审批：四川省华昌建筑工程有限公司二零一二年十一月五日目录一、工程概况 2二、编制依据 2三、编制原则 2四、施工组织机构 2五、施工准备情况 2六、室外架空电力路线施工方法 2七、安全、文明施工保证措施 11施工方案一、工程概况：本工程是为花舞人间特色商业街建设工程的施工区、生活区提供专属供电渠道的电力工程。本次施工架空电力线路能够提供 380V 高压电路，足够满足花舞人间特色商业街工程的建设使用。该次电力架空工程量以业主、监理、施工方在现场共同收方量为准。二、编制依据：相关施工规范，工程所需电力情况，现场地貌情况。三、编制原则：严格按照相关施工规范的要求，结合现场地貌特征，为工程提供科学合理的施工作业指导，以保证工程施工的安全、质量、进度。四、施工组织机构：1为保证临电工程的顺利完成，我项目部成立了专项管理小组。项目经理为组长，安全员、质检员、施工员为组员。五、施工准备情况：1、施工线路已确定完毕，施工场地已清理完成；2、所需安装构件已运抵施工现场。详见如下清单列表构件名称规格电杆长 12m,梢径 190mm,根径 350mm,钢筋混凝土电杆导线125 平方毫米单芯铝芯线大横担/小横担/绝缘子/拉线6x19+IWR-14.2mm2,通用光面钢丝绳3、架设电杆所需的机械设备已就位。可以进行电缆架空施工。六、室外架空电力路线施工方法架空电力线路由电杆、导线、横担、金具、绝缘子和拉线等组成。架空电力线路的施工主要项目包括线路的勘测定位、基础施工、立杆、拉线的制作和安装、横担的安装、导线架设及驰度观测等。一）电杆的安装1．电杆的定位和挖坑首先根据业主指定的场外电力接入点确定线路的起点、转角点和终端点的电杆位置，然后定出中间点的电杆位置，根据现场情况本工程电杆的布置间距确定为每 50 米一根。同时，顺线路方向划出长 1〜1.5m、宽 0.5m 的长方形杆坑线。直线杆的拉线与线路中心线平行或垂直；转角杆的拉线位于转角的角平分线上（电杆受力的反方向），拉线与电杆中心线夹角一般为 45°，现场受地形的限制时，夹角可减小到 30°。杆坑深度随电杆长度和土质好坏而定，一般为杆长的 1/6。本工程使用 12 米长电杆，电杆的埋入深度为 2.0~2.1 米。为确保坑位正确、尺寸符合要求，杆坑深度偏差不得超过 5%，横向偏移不得超过 0.1m。2．立杆拟采用 10T 汽车起重机立杆。立杆前，先将汽车起重...
