RS485接口电路完全指南

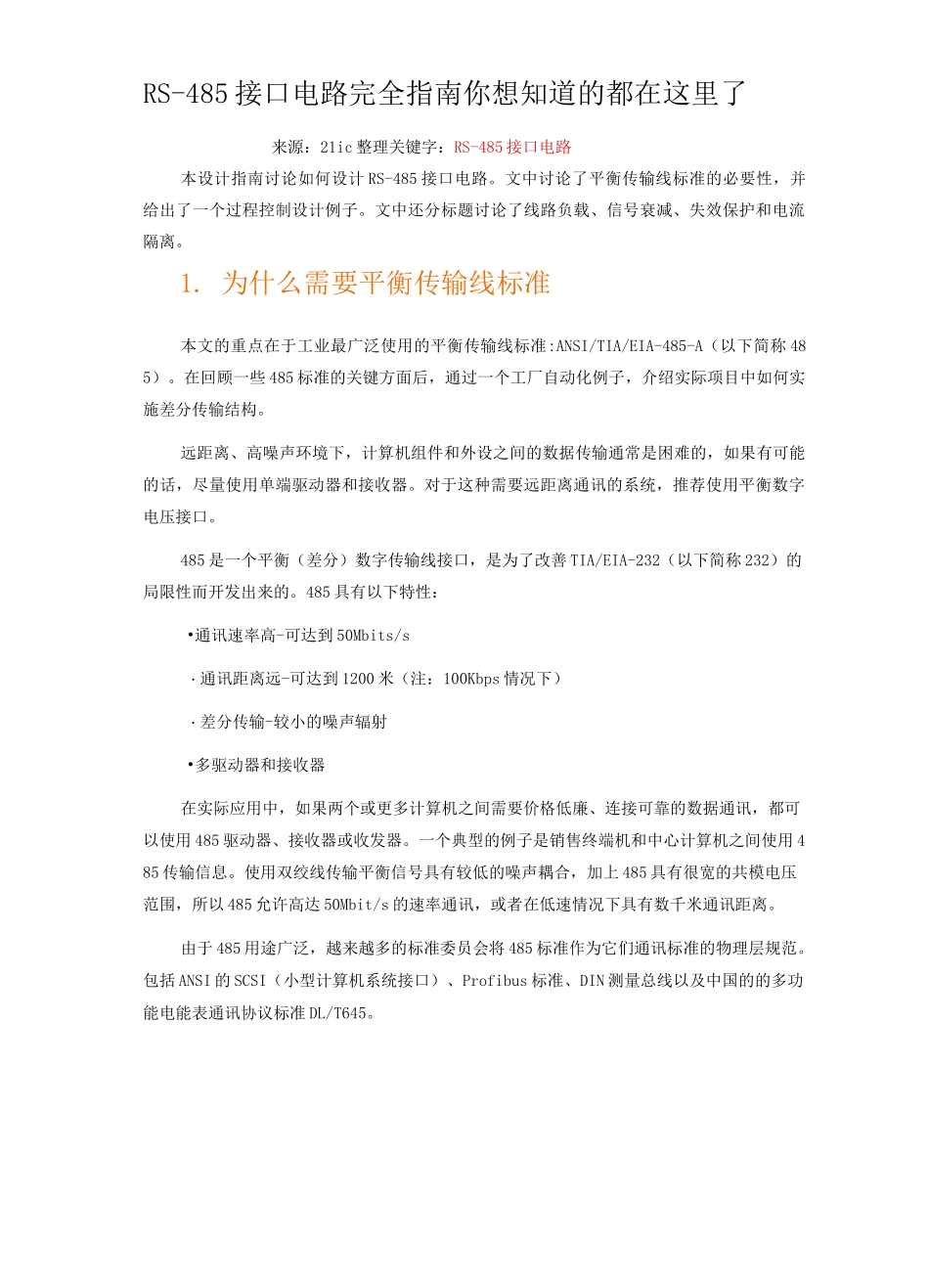

RS-485 接口电路完全指南你想知道的都在这里了来源：21ic 整理关键字：RS-485 接口电路本设计指南讨论如何设计 RS-485 接口电路。文中讨论了平衡传输线标准的必要性，并给出了一个过程控制设计例子。文中还分标题讨论了线路负载、信号衰减、失效保护和电流隔离。1. 为什么需要平衡传输线标准本文的重点在于工业最广泛使用的平衡传输线标准:ANSI/TIA/EIA-485-A（以下简称 485）。在回顾一些 485 标准的关键方面后，通过一个工厂自动化例子，介绍实际项目中如何实施差分传输结构。远距离、高噪声环境下，计算机组件和外设之间的数据传输通常是困难的，如果有可能的话，尽量使用单端驱动器和接收器。对于这种需要远距离通讯的系统，推荐使用平衡数字电压接口。485 是一个平衡（差分）数字传输线接口，是为了改善 TIA/EIA-232（以下简称 232）的局限性而开发出来的。485 具有以下特性：•通讯速率高-可达到 50Mbits/s・通讯距离远-可达到 1200 米（注：100Kbps 情况下）・差分传输-较小的噪声辐射•多驱动器和接收器在实际应用中，如果两个或更多计算机之间需要价格低廉、连接可靠的数据通讯，都可以使用 485 驱动器、接收器或收发器。一个典型的例子是销售终端机和中心计算机之间使用 485 传输信息。使用双绞线传输平衡信号具有较低的噪声耦合，加上 485 具有很宽的共模电压范围，所以 485 允许高达 50Mbit/s 的速率通讯，或者在低速情况下具有数千米通讯距离。由于 485 用途广泛，越来越多的标准委员会将 485 标准作为它们通讯标准的物理层规范。包括 ANSI 的 SCSI（小型计算机系统接口）、Profibus 标准、DIN 测量总线以及中国的的多功能电能表通讯协议标准 DL/T645。关 it 養铀最大共橫电任接收器綸入咀抗接收器灵敏度駆动器员载驰动器输出枫限題路电潢平衡传输线标准 485 于 1983 年开发，用于主机与外设之间的数据、时钟或控制线的数据传输接口。标准仅规定了电气层，其它的像协议、时序、串行或并行数据以及链接器全部由设计者或更高层协议定义。最初，485 标准被定义为是对 TIA/EIA-422 标准（以下简称 422）的灵活性方面升级。鉴于 422 仅是单工通讯（注：422 使用两对差分通讯线，发送使用一对，接收使用一对，所以数据在一条线上是单向传输的），485 允许在一对信号线上有多个驱动器和接收器，有利于半双工通讯（见图 1）。和 422 一样，485 没有规定最大电缆长度，但是在使用 24-...
