西侧重力式挡土墙施工加固方案

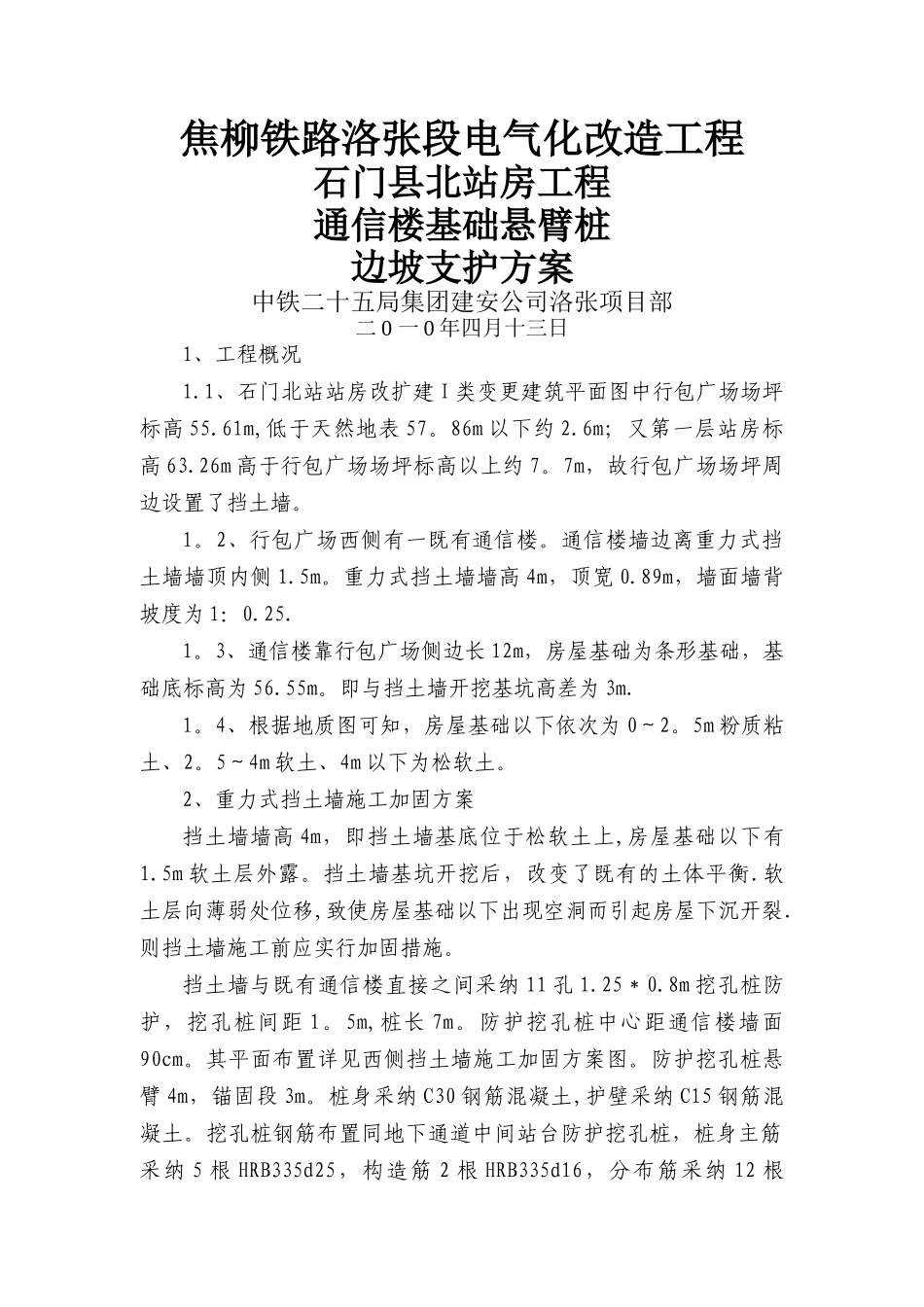

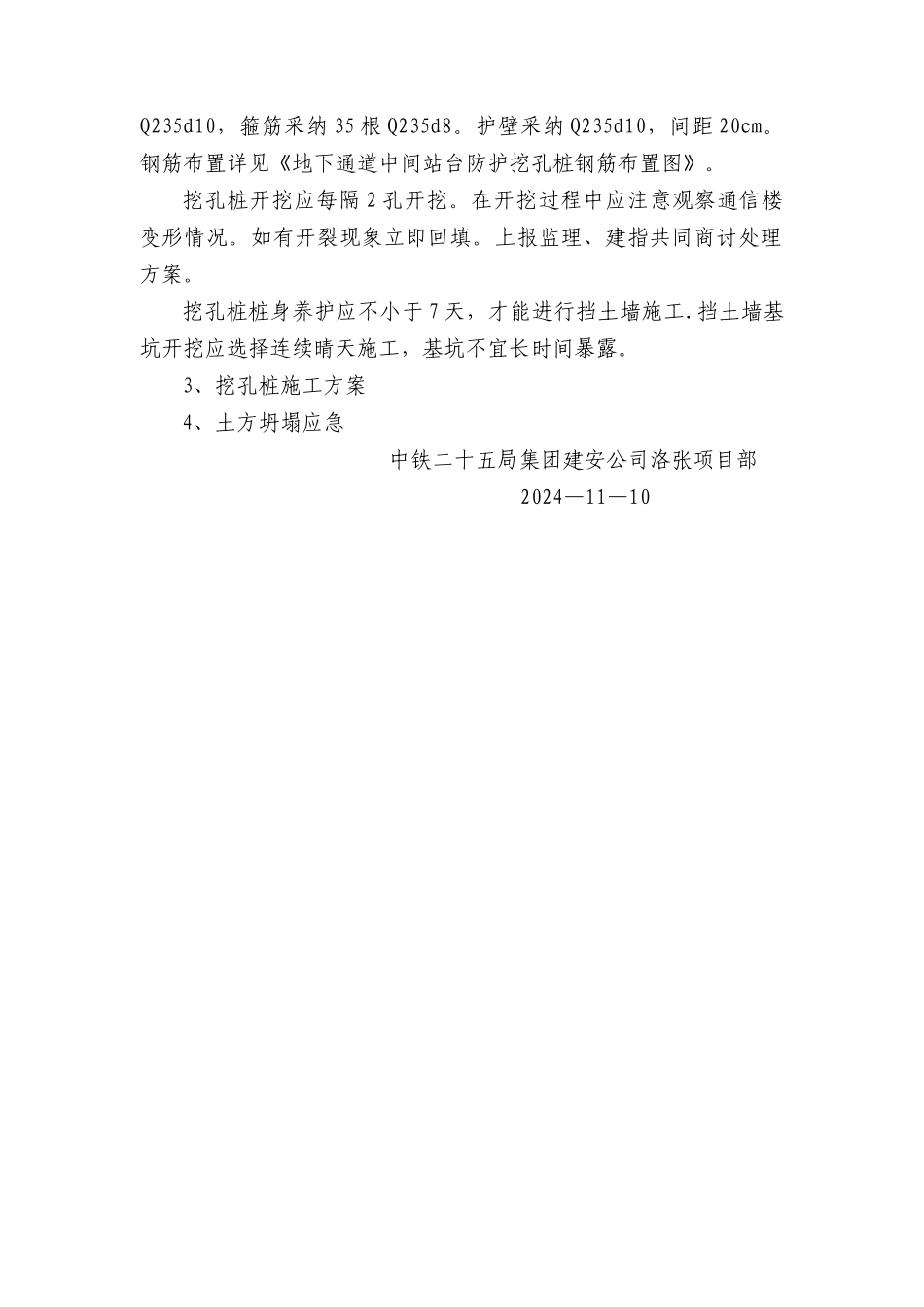

焦柳铁路洛张段电气化改造工程石门县北站房工程通信楼基础悬臂桩边坡支护方案中铁二十五局集团建安公司洛张项目部二 0 一 0 年四月十三日1、工程概况1.1、石门北站站房改扩建 I 类变更建筑平面图中行包广场场坪标高 55.61m,低于天然地表 57。86m 以下约 2.6m；又第一层站房标高 63.26m 高于行包广场场坪标高以上约 7。7m，故行包广场场坪周边设置了挡土墙。1。2、行包广场西侧有一既有通信楼。通信楼墙边离重力式挡土墙墙顶内侧 1.5m。重力式挡土墙墙高 4m，顶宽 0.89m，墙面墙背坡度为 1：0.25.1。3、通信楼靠行包广场侧边长 12m，房屋基础为条形基础，基础底标高为 56.55m。即与挡土墙开挖基坑高差为 3m. 1。4、根据地质图可知，房屋基础以下依次为 0～2。5m 粉质粘土、2。5～4m 软土、4m 以下为松软土。2、重力式挡土墙施工加固方案挡土墙墙高 4m，即挡土墙基底位于松软土上,房屋基础以下有1.5m 软土层外露。挡土墙基坑开挖后，改变了既有的土体平衡.软土层向薄弱处位移,致使房屋基础以下出现空洞而引起房屋下沉开裂.则挡土墙施工前应实行加固措施。挡土墙与既有通信楼直接之间采纳 11 孔 1.25＊0.8m 挖孔桩防护，挖孔桩间距 1。5m,桩长 7m。防护挖孔桩中心距通信楼墙面90cm。其平面布置详见西侧挡土墙施工加固方案图。防护挖孔桩悬臂 4m，锚固段 3m。桩身采纳 C30 钢筋混凝土,护壁采纳 C15 钢筋混凝土。挖孔桩钢筋布置同地下通道中间站台防护挖孔桩，桩身主筋采纳 5 根 HRB335d25，构造筋 2 根 HRB335d16，分布筋采纳 12 根Q235d10，箍筋采纳 35 根 Q235d8。护壁采纳 Q235d10，间距 20cm。钢筋布置详见《地下通道中间站台防护挖孔桩钢筋布置图》。挖孔桩开挖应每隔 2 孔开挖。在开挖过程中应注意观察通信楼变形情况。如有开裂现象立即回填。上报监理、建指共同商讨处理方案。挖孔桩桩身养护应不小于 7 天，才能进行挡土墙施工.挡土墙基坑开挖应选择连续晴天施工，基坑不宜长时间暴露。3、挖孔桩施工方案4、土方坍塌应急 中铁二十五局集团建安公司洛张项目部2024—11—10
