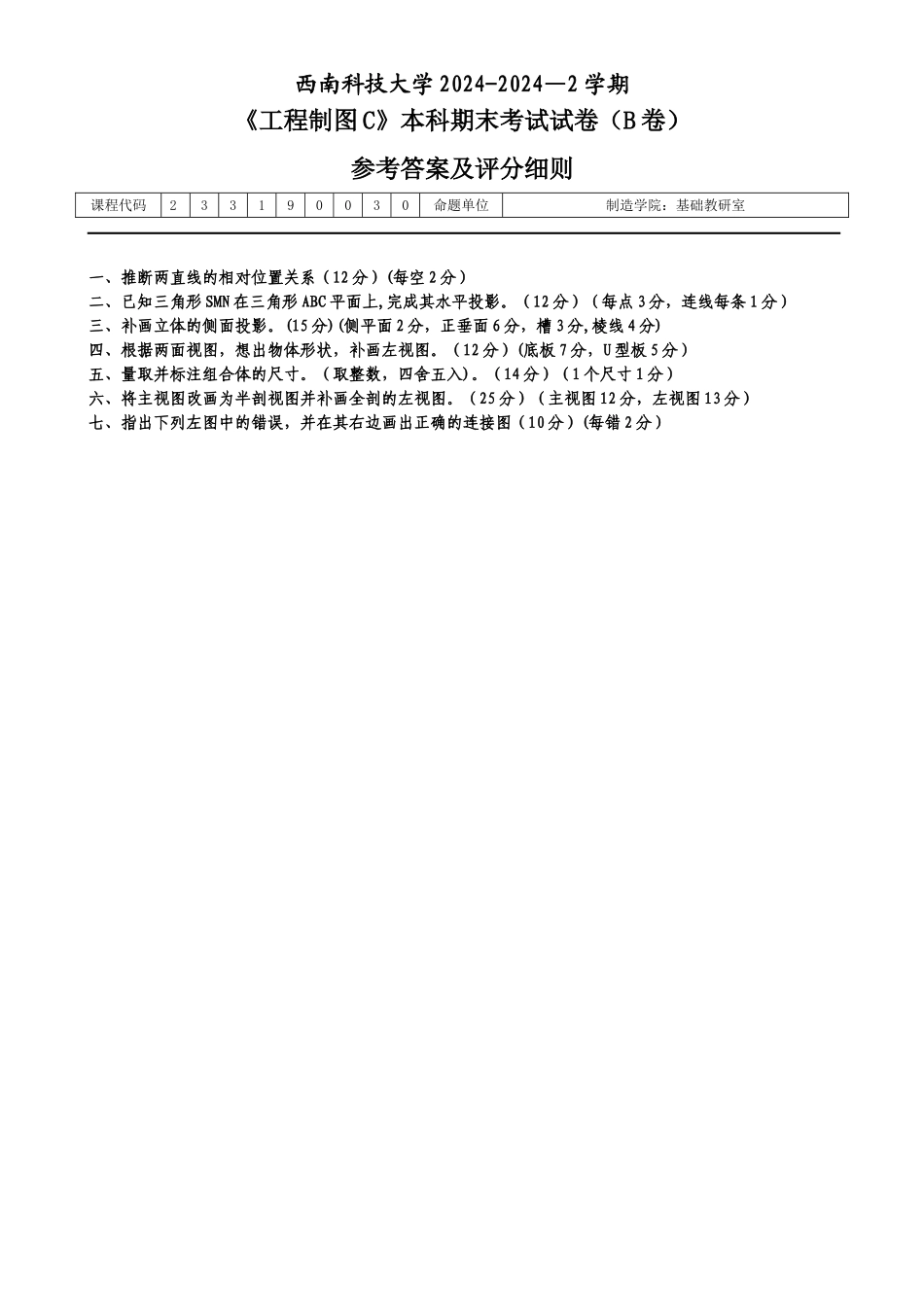

西南科技大学 2024-2024—2 学期《工程制图 C》本科期末考试试卷（B 卷）参考答案及评分细则一、推断两直线的相对位置关系（12 分）(每空 2 分）二、已知三角形 SMN 在三角形 ABC 平面上,完成其水平投影。（12 分）（每点 3 分，连线每条 1 分）三、补画立体的侧面投影。(15 分)(侧平面 2 分，正垂面 6 分，槽 3 分,棱线 4 分)四、根据两面视图，想出物体形状，补画左视图。（12 分）(底板 7 分，U 型板 5 分）五、量取并标注组合体的尺寸。（取整数，四舍五入)。（14 分）（1 个尺寸 1 分）六、将主视图改画为半剖视图并补画全剖的左视图。（25 分）（主视图 12 分，左视图 13 分）七、指出下列左图中的错误，并在其右边画出正确的连接图（10 分）(每错 2 分）课程代码233190030命题单位制造学院：基础教研室
