规范技术交底---高大模板监测

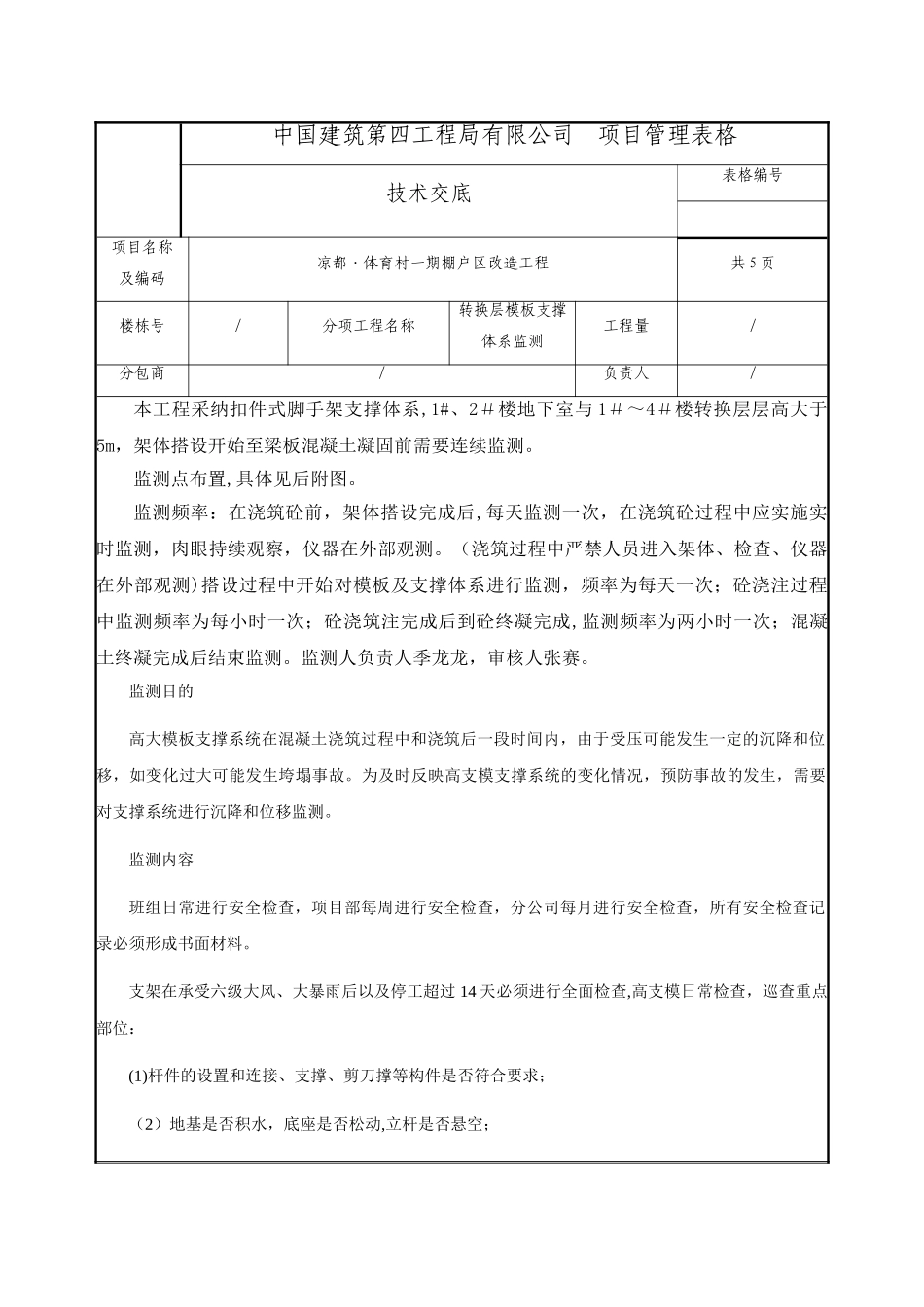

规范技术交底---高大模板监测_第1页
1/6

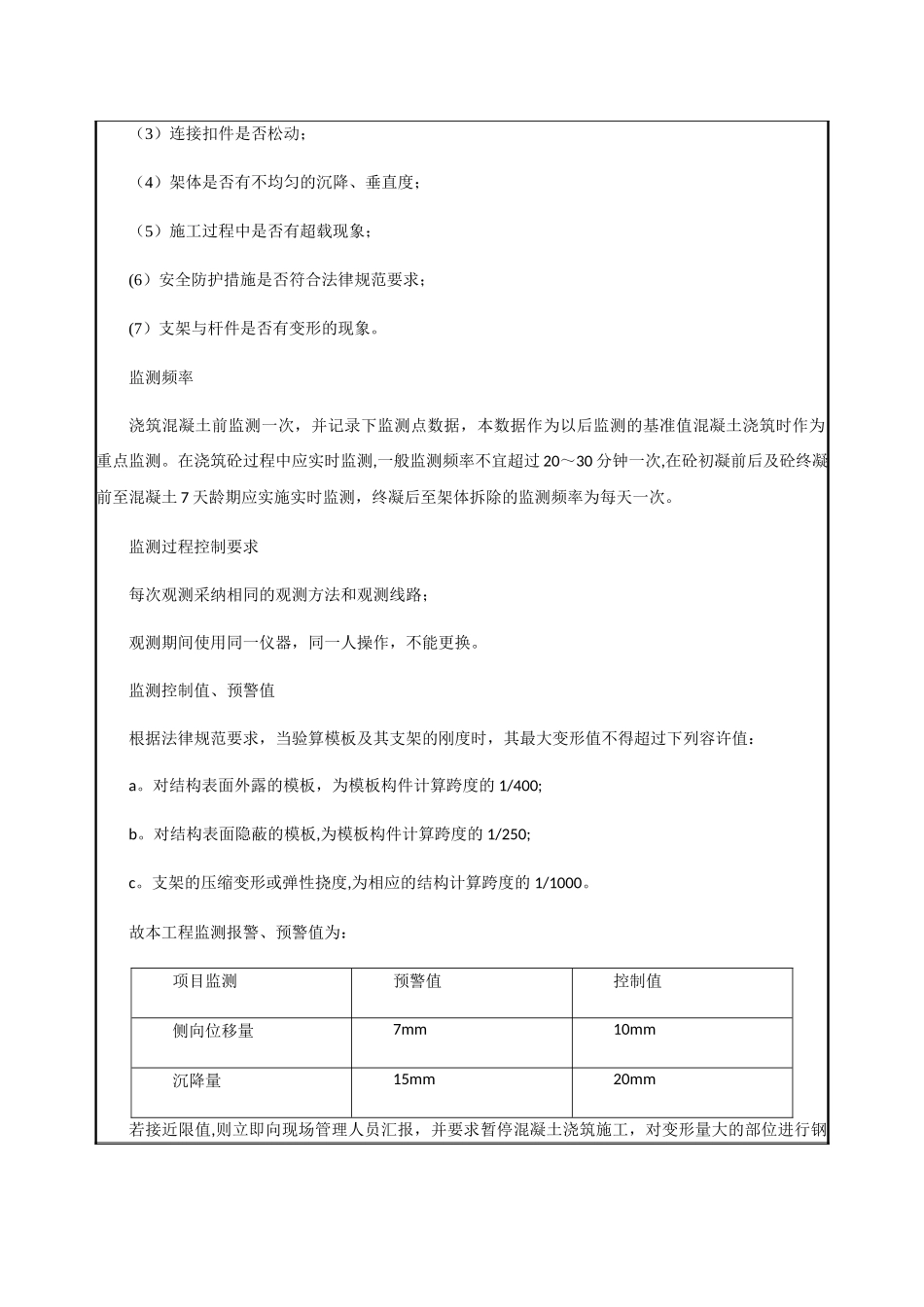

规范技术交底---高大模板监测_第2页
2/6

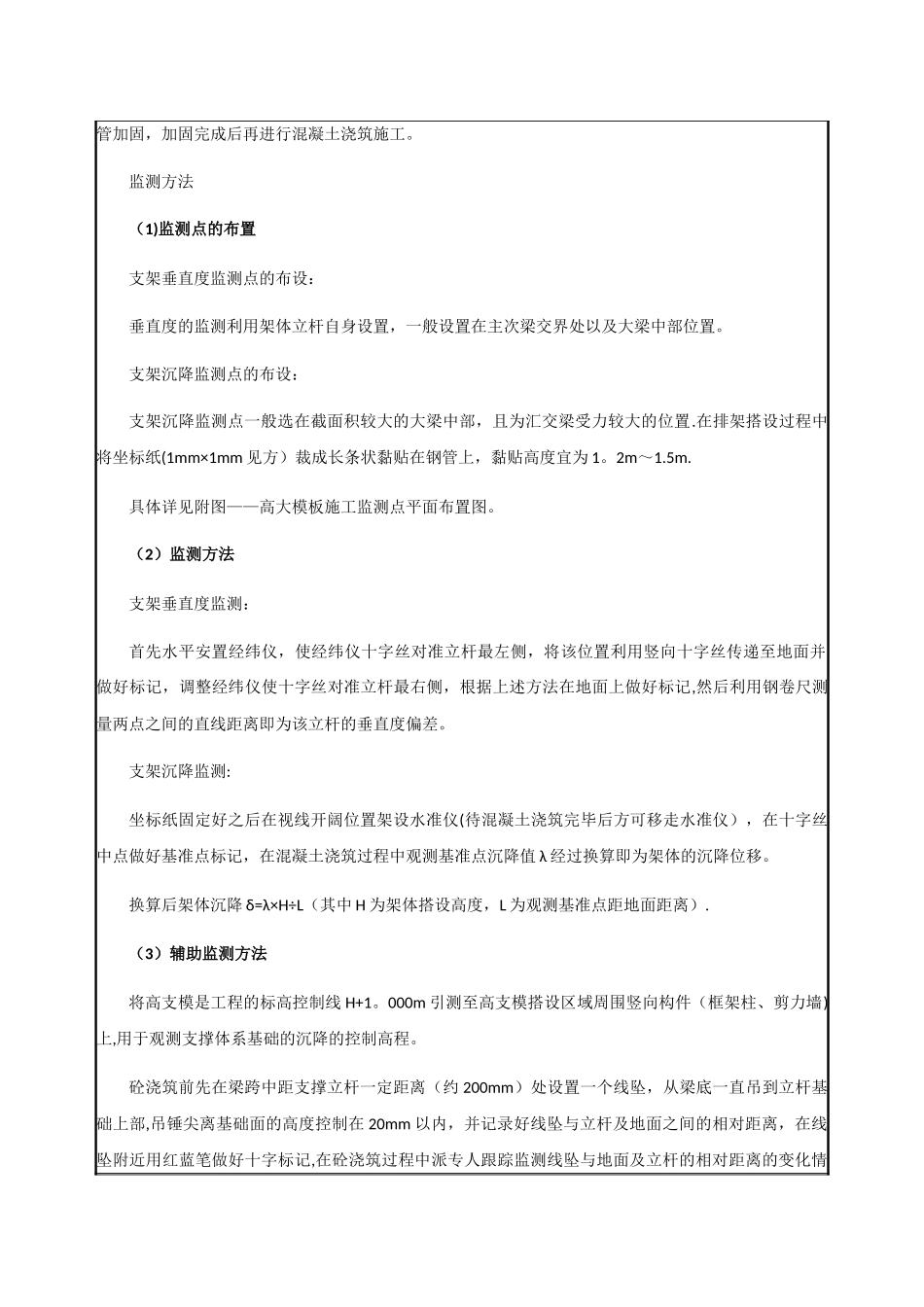

规范技术交底---高大模板监测_第3页
3/6
中国建筑第四工程局有限公司 项目管理表格技术交底表格编号项目名称及编码凉都·体育村一期棚户区改造工程共 5 页楼栋号/分项工程名称转换层模板支撑体系监测工程量/分包商/负责人/本工程采纳扣件式脚手架支撑体系,1#、2#楼地下室与 1#~4#楼转换层层高大于5m,架体搭设开始至梁板混凝土凝固前需要连续监测。监测点布置,具体见后附图。监测频率:在浇筑砼前,架体搭设完成后,每天监测一次,在浇筑砼过程中应实施实时监测,肉眼持续观察,仪器在外部观测。(浇筑过程中严禁人员进入架体、检查、仪器在外部观测)搭设过程中开始对模板及支撑体系进行监测,频率为每天一次;砼浇注过程中监测频率为每小时一次;砼浇筑注完成后到砼终凝完成,监测频率为两小时一次;混凝土终凝完成后结束监测。监测人负责人季龙龙,审核人张赛。 监测目的高大模板支撑系统在混凝土浇筑过程中和浇筑后一段时间内,由于受压可能发生一定的沉降和位移,如变化过大可能发生垮塌事故。为及时反映高支模支撑系统的变化情况,预防事故的发生,需要对支撑系统进行沉降和位移监测。监测内容班组日常进行安全检查,项目部每周进行安全检查,分公司每月进行安全检查,所有安全检查记录必须形成书面材料。支架在承受六级大风、大暴雨后以及停工超过 14 天必须进行全面检查,高支模日常检查,巡查重点部位:(1)杆件的设置和连接、支撑、剪刀撑等构件是否符合要求;(2)地基是否积水,底座是否松动,立杆是否悬空;(3)连接扣件是否松动;(4)架体是否有不均匀的沉降、垂直度;(5)施工过程中是否有超载现象;(6)安全防护措施是否符合法律规范要求;(7)支架与杆件是否有变形的现象。监测频率浇筑混凝土前监测一次,并记录下监测点数据,本数据作为以后监测的基准值混凝土浇筑时作为重点监测。在浇筑砼过程中应实时监测,一般监测频率不宜超过 20~30 分钟一次,在砼初凝前后及砼终凝前至混凝土 7 天龄期应实施实时监测,终凝后至架体拆除的监测频率为每天一次。监测过程控制要求每次观测采纳相同的观测方法和观测线路;观测期间使用同一仪器,同一人操作,不能更换。监测控制值、预警值根据法律规范要求,当验算模板及其支架的刚度时,其最大变形值不得超过下列容许值:a。对结构表面外露的模板,为模板构件计算跨度的 1/400;b。对结构表面隐蔽的模板,为模板构件计算跨度的 1/250;c。支架的压缩变形或弹性挠度,为相应的结构计算跨度的 1/1000。故本工程监测报警、预...
