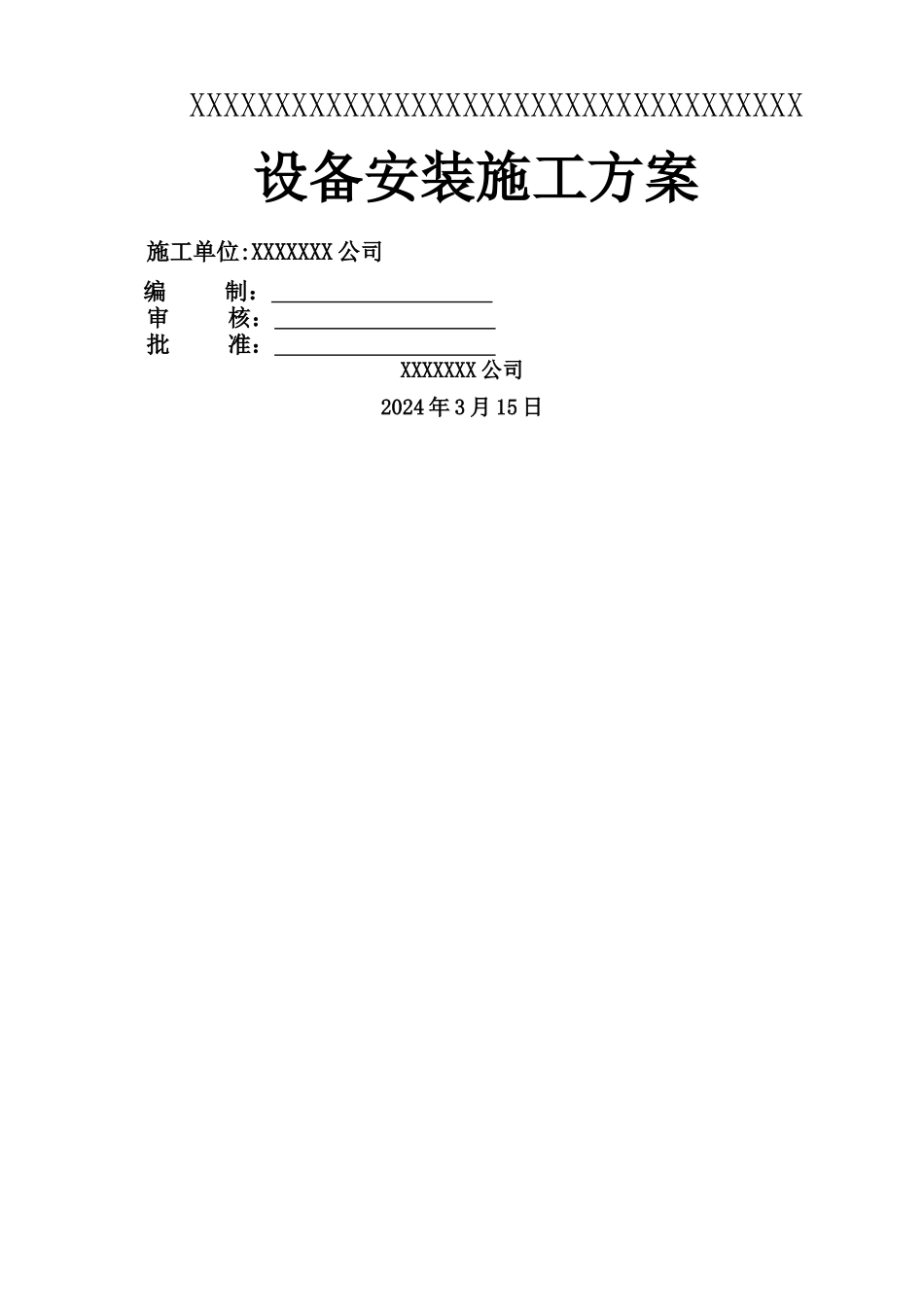

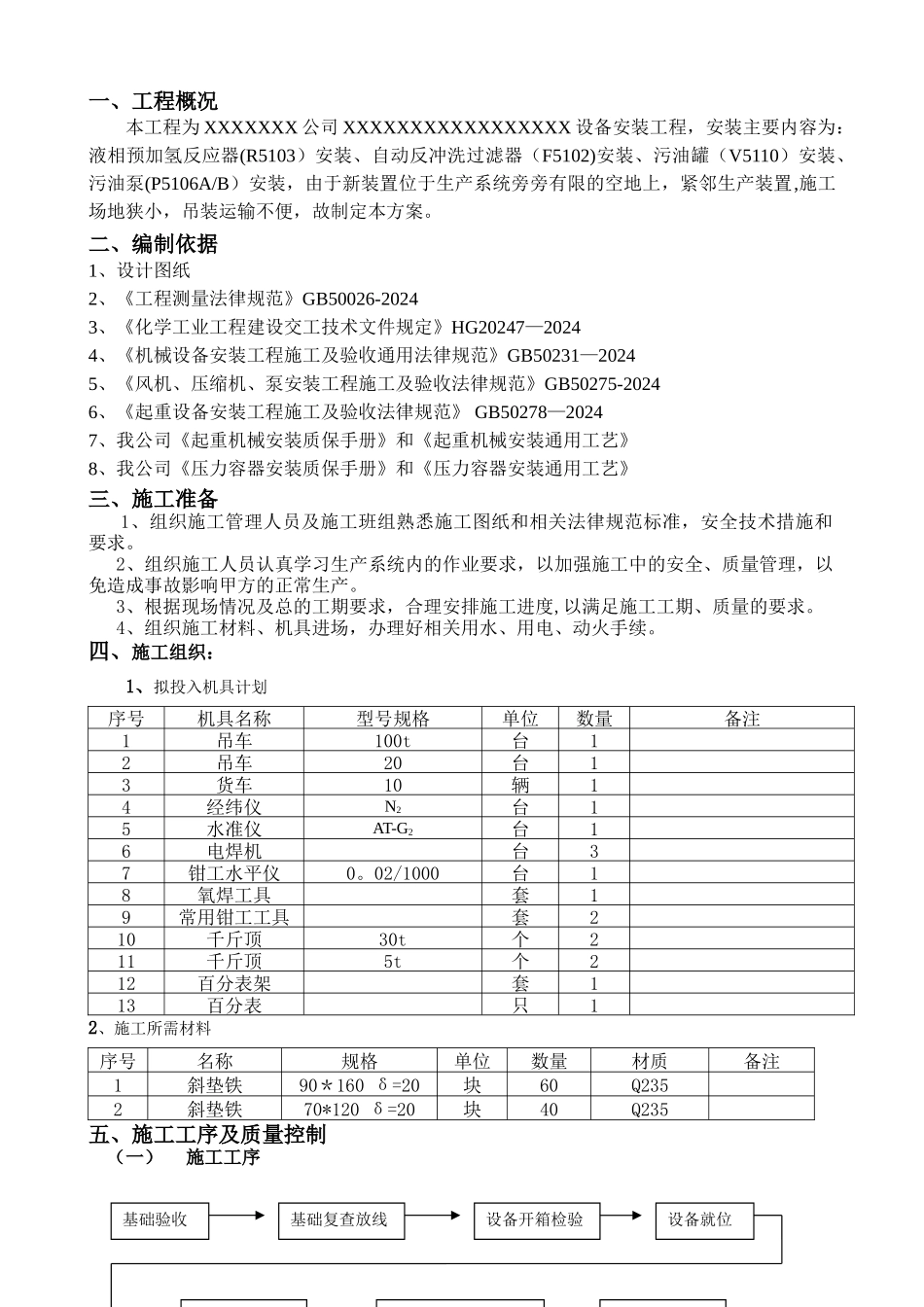

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX设备安装施工方案 施工单位:XXXXXXX 公司 编 制: 审 核: 批 准: XXXXXXX 公司2024 年 3 月 15 日一、工程概况本工程为 XXXXXXX 公司 XXXXXXXXXXXXXXXXX 设备安装工程,安装主要内容为:液相预加氢反应器(R5103)安装、自动反冲洗过滤器(F5102)安装、污油罐(V5110)安装、污油泵(P5106A/B)安装,由于新装置位于生产系统旁旁有限的空地上,紧邻生产装置,施工场地狭小,吊装运输不便,故制定本方案。二、编制依据1、设计图纸2、《工程测量法律规范》GB50026-20243、《化学工业工程建设交工技术文件规定》HG20247—20244、《机械设备安装工程施工及验收通用法律规范》GB50231—20245、《风机、压缩机、泵安装工程施工及验收法律规范》GB50275-20246、《起重设备安装工程施工及验收法律规范》 GB50278—20247、我公司《起重机械安装质保手册》和《起重机械安装通用工艺》8、我公司《压力容器安装质保手册》和《压力容器安装通用工艺》三、施工准备 1、组织施工管理人员及施工班组熟悉施工图纸和相关法律规范标准,安全技术措施和要求。 2、组织施工人员认真学习生产系统内的作业要求,以加强施工中的安全、质量管理,以免造成事故影响甲方的正常生产。 3、根据现场情况及总的工期要求,合理安排施工进度,以满足施工工期、质量的要求。 4、组织施工材料、机具进场,办理好相关用水、用电、动火手续。四、施工组织: 1、拟投入机具计划序号机具名称型号规格单位数量备注1吊车100t台12吊车20台13货车10辆14经纬仪N2台15水准仪AT-G2台16电焊机台37钳工水平仪0。02/1000台18氧焊工具套19常用钳工工具套210千斤顶30t个211千斤顶5t个212百分表架套113百分表只12、施工所需材料序号名称规格单位数量材质备注1斜垫铁90*160 δ=20块60Q2352斜垫铁70*120 δ=20块40Q235五、施工工序及质量控制(一)施工工序设备就位设备精找正设备初找正地脚螺栓一次浇灌基础验收基础复查放线设备开箱检验六、动设备安装一、通用规定(一)概述1。设备转运根据所到泵体情况和存放地点,采纳吊车吊装,货车转运的办法进行。2。安装顺序由于工程设备到货时间不一,要根据土建及设备到货的情况,发挥施工场地施工人员的积极性,机动、灵活地进行多点设备安装就位,为管道安装制造条件.3.安装方法选择安装在室外的设备,在汽车吊起重能力范围内采纳机械化吊装就位,把设备就位.、设备的安装要根据基础验收→设备...
