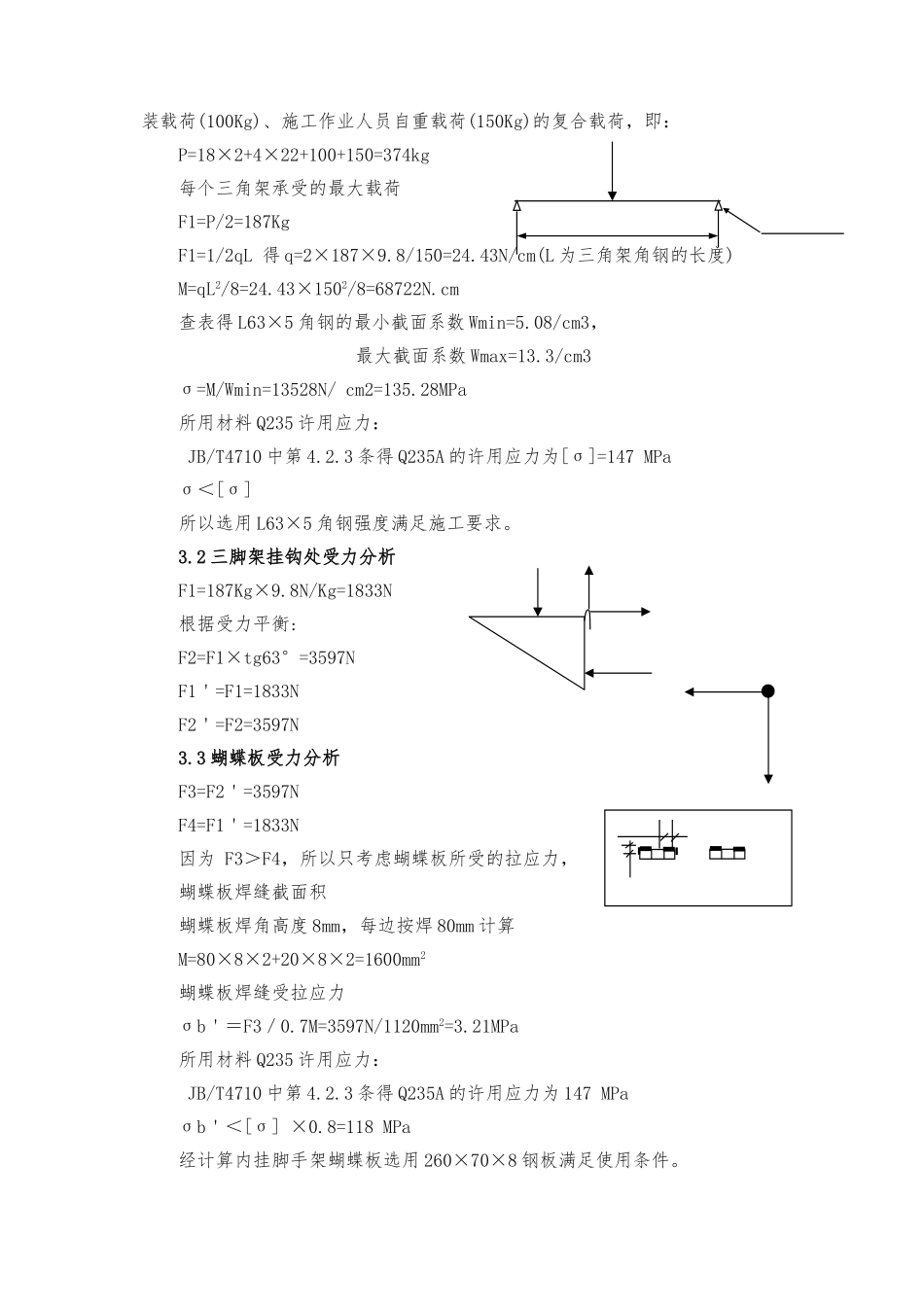

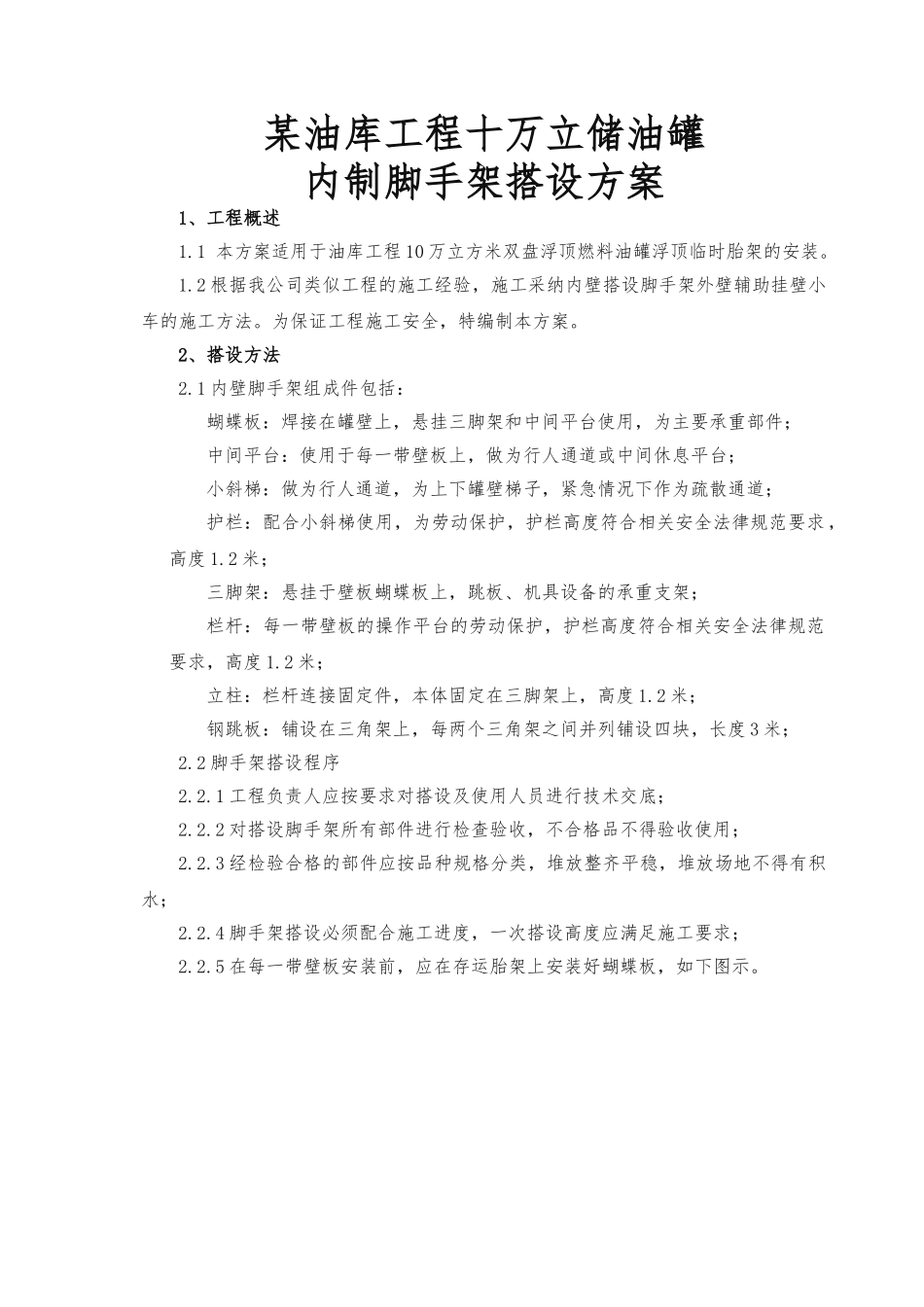

某油库工程十万立储油罐内制脚手架搭设方案1、工程概述1.1 本方案适用于油库工程 10 万立方米双盘浮顶燃料油罐浮顶临时胎架的安装。1.2 根据我公司类似工程的施工经验，施工采纳内壁搭设脚手架外壁辅助挂壁小车的施工方法。为保证工程施工安全，特编制本方案。2、搭设方法2.1 内壁脚手架组成件包括：蝴蝶板：焊接在罐壁上，悬挂三脚架和中间平台使用，为主要承重部件；中间平台：使用于每一带壁板上，做为行人通道或中间休息平台；小斜梯：做为行人通道，为上下罐壁梯子，紧急情况下作为疏散通道；护栏：配合小斜梯使用，为劳动保护，护栏高度符合相关安全法律规范要求，高度 1.2 米；三脚架：悬挂于壁板蝴蝶板上，跳板、机具设备的承重支架；栏杆：每一带壁板的操作平台的劳动保护，护栏高度符合相关安全法律规范要求，高度 1.2 米；立柱：栏杆连接固定件，本体固定在三脚架上，高度 1.2 米；钢跳板：铺设在三角架上，每两个三角架之间并列铺设四块，长度 3 米；2.2 脚手架搭设程序2.2.1 工程负责人应按要求对搭设及使用人员进行技术交底；2.2.2 对搭设脚手架所有部件进行检查验收，不合格品不得验收使用；2.2.3 经检验合格的部件应按品种规格分类，堆放整齐平稳，堆放场地不得有积水；2.2.4 脚手架搭设必须配合施工进度，一次搭设高度应满足施工要求；2.2.5 在每一带壁板安装前，应在存运胎架上安装好蝴蝶板，如下图示。2.2.6 组装第二带板前在第一带板上搭设脚手架，以后组对上一带板时在下带板上搭设同样的脚手架，并同时安装上一带壁板中间平台和通向上一带壁板的小斜梯。在罐人孔处搭设斜梯，以供上下脚手架。在浮顶施工时将浮顶下面的斜梯拆除，浮顶上面的斜梯逐层搭设，每台罐两层脚手架循环使用。2.2.7 脚手架拆除：施工至第九带壁板后，除斜梯外第七八带壁板上的全部脚手架需拆除，放置于浮船上，然后调离施工现场并分门别类入库保存。蝴蝶板的拆除打磨补焊在储罐充水试验达到具备施工条件的位置后开始，拆除不得使用强制手段，更不能损坏壁板母材。 3、计算依据3.1 三角架的计算每对三角架承受的最大载荷：三角架自重(18Kg)、钢跳板自重(22Kg)、施工工装载荷(100Kg)、施工作业人员自重载荷(150Kg)的复合载荷，即：P=18×2+4×22+100+150=374kg每个三角架承受的最大载荷F1=P/2=187KgF1=1/2qL 得 q=2×187×9.8/150=24.43N/cm(L 为三角架角钢的长度)M=qL2/8=24.43×1502/8=68722N.cm查表得 L63×5 角钢的最小...
