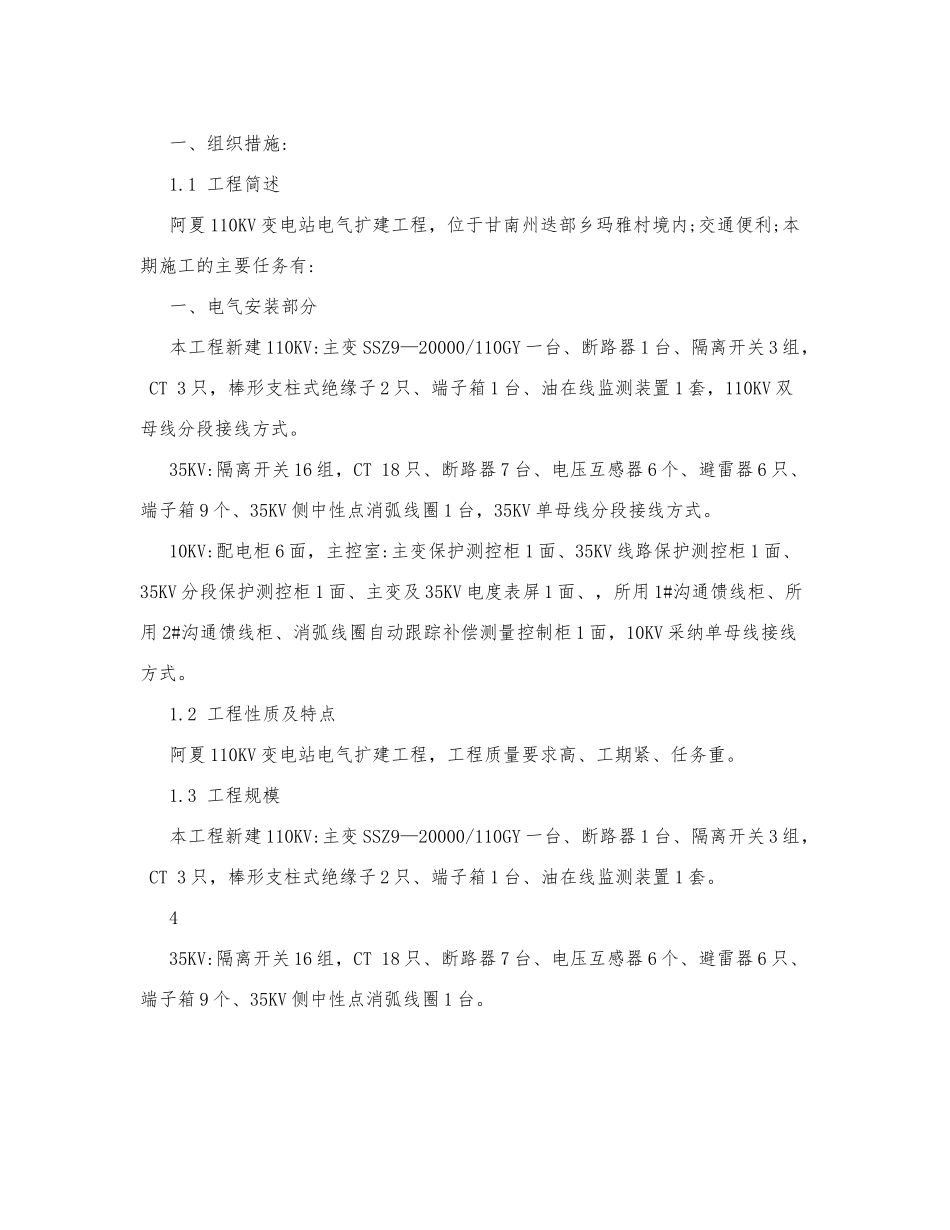

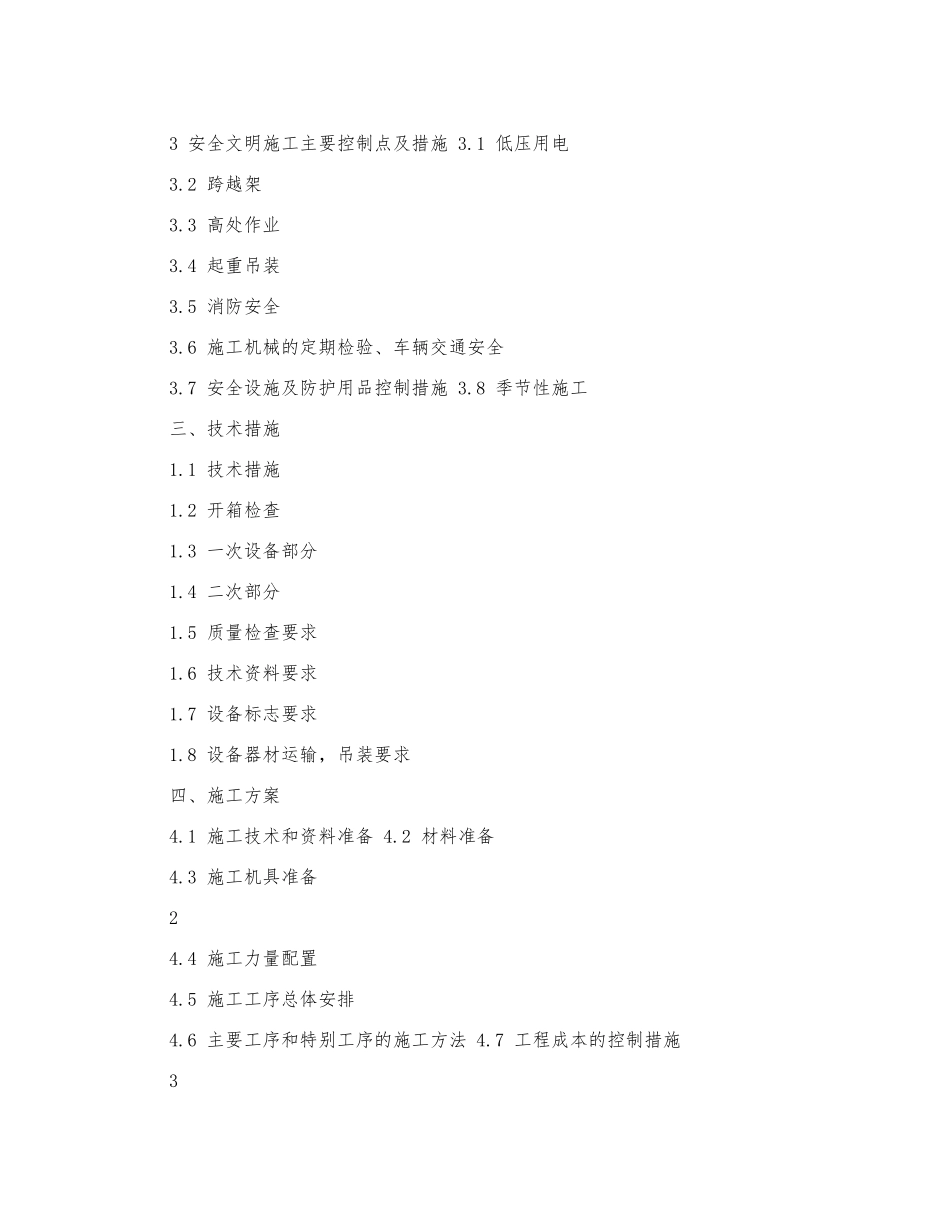

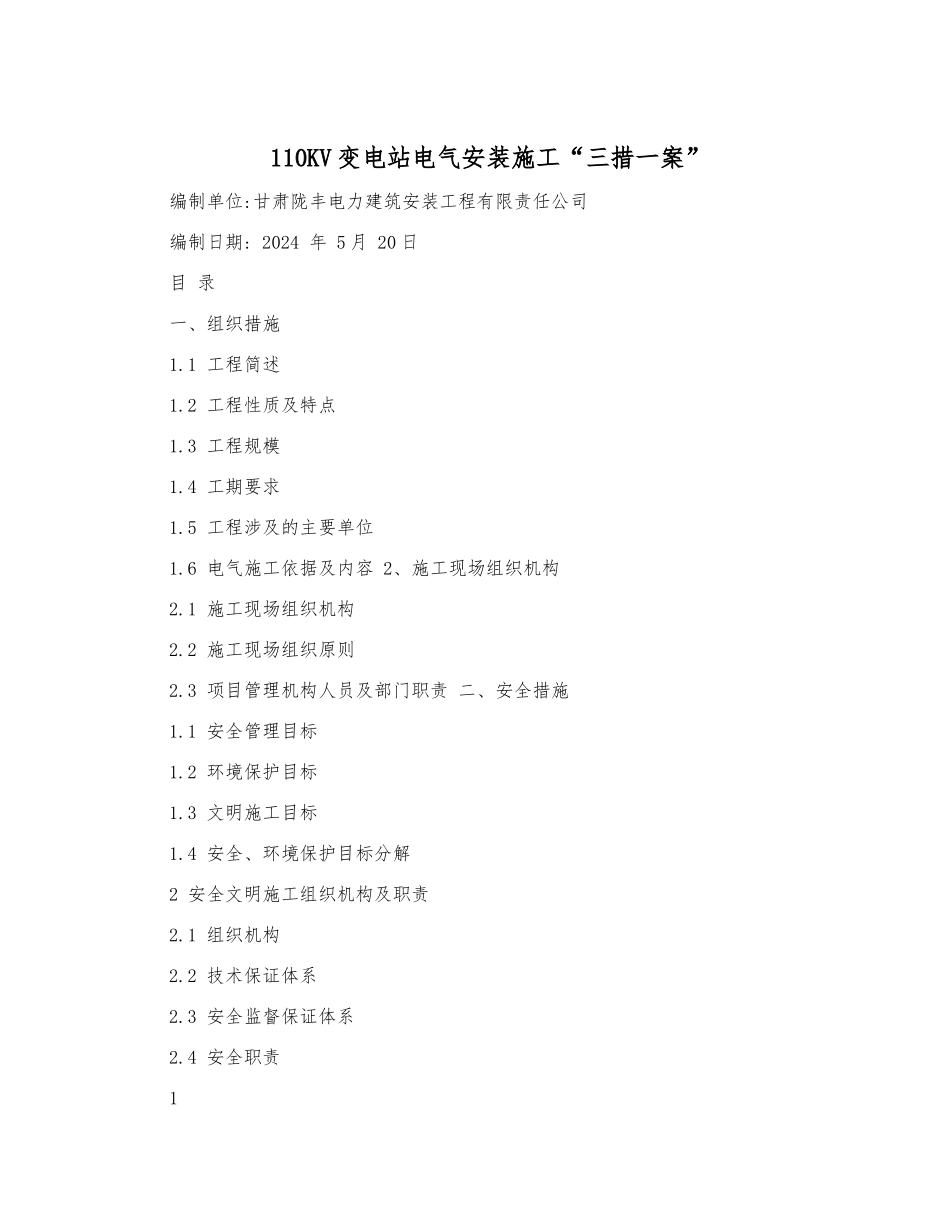

110KV 变电站电气安装施工“三措一案”编制单位:甘肃陇丰电力建筑安装工程有限责任公司 编制日期: 2024 年 5 月 20 日 目 录 一、组织措施 1.1 工程简述 1.2 工程性质及特点 1.3 工程规模 1.4 工期要求 1.5 工程涉及的主要单位 1.6 电气施工依据及内容 2、施工现场组织机构 2.1 施工现场组织机构 2.2 施工现场组织原则 2.3 项目管理机构人员及部门职责 二、安全措施 1.1 安全管理目标 1.2 环境保护目标 1.3 文明施工目标 1.4 安全、环境保护目标分解 2 安全文明施工组织机构及职责 2.1 组织机构 2.2 技术保证体系 2.3 安全监督保证体系 2.4 安全职责 1 3 安全文明施工主要控制点及措施 3.1 低压用电 3.2 跨越架 3.3 高处作业 3.4 起重吊装 3.5 消防安全 3.6 施工机械的定期检验、车辆交通安全 3.7 安全设施及防护用品控制措施 3.8 季节性施工 三、技术措施 1.1 技术措施 1.2 开箱检查 1.3 一次设备部分 1.4 二次部分 1.5 质量检查要求 1.6 技术资料要求 1.7 设备标志要求 1.8 设备器材运输,吊装要求 四、施工方案 4.1 施工技术和资料准备 4.2 材料准备 4.3 施工机具准备 2 4.4 施工力量配置 4.5 施工工序总体安排 4.6 主要工序和特别工序的施工方法 4.7 工程成本的控制措施 3 一、组织措施: 1.1 工程简述 阿夏 110KV 变电站电气扩建工程,位于甘南州迭部乡玛雅村境内;交通便利;本期施工的主要任务有: 一、电气安装部分 本工程新建 110KV:主变 SSZ9—20000/110GY 一台、断路器 1 台、隔离开关 3 组, CT 3 只,棒形支柱式绝缘子 2 只、端子箱 1 台、油在线监测装置 1 套,110KV 双母线分段接线方式。 35KV:隔离开关 16 组,CT 18 只、断路器 7 台、电压互感器 6 个、避雷器 6 只、端子箱 9 个、35KV 侧中性点消弧线圈 1 台,35KV 单母线分段接线方式。 10KV:配电柜 6 面,主控室:主变保护测控柜 1 面、35KV 线路保护测控柜 1 面、35KV 分段保护测控柜 1 面、主变及 35KV 电度表屏 1 面、,所用 1#沟通馈线柜、所用 2#沟通馈线柜、消弧线圈自动跟踪补偿测量控制柜 1 面,10KV 采纳单母线接线方式。 1.2 工程性质及特点 阿夏 110KV 变电站电气扩建工程,工程质量要求高、工期紧、任务重。 1.3 工程规模 本工程新建 110KV:主变 SSZ9—20000/110GY 一台、断路器 1...
