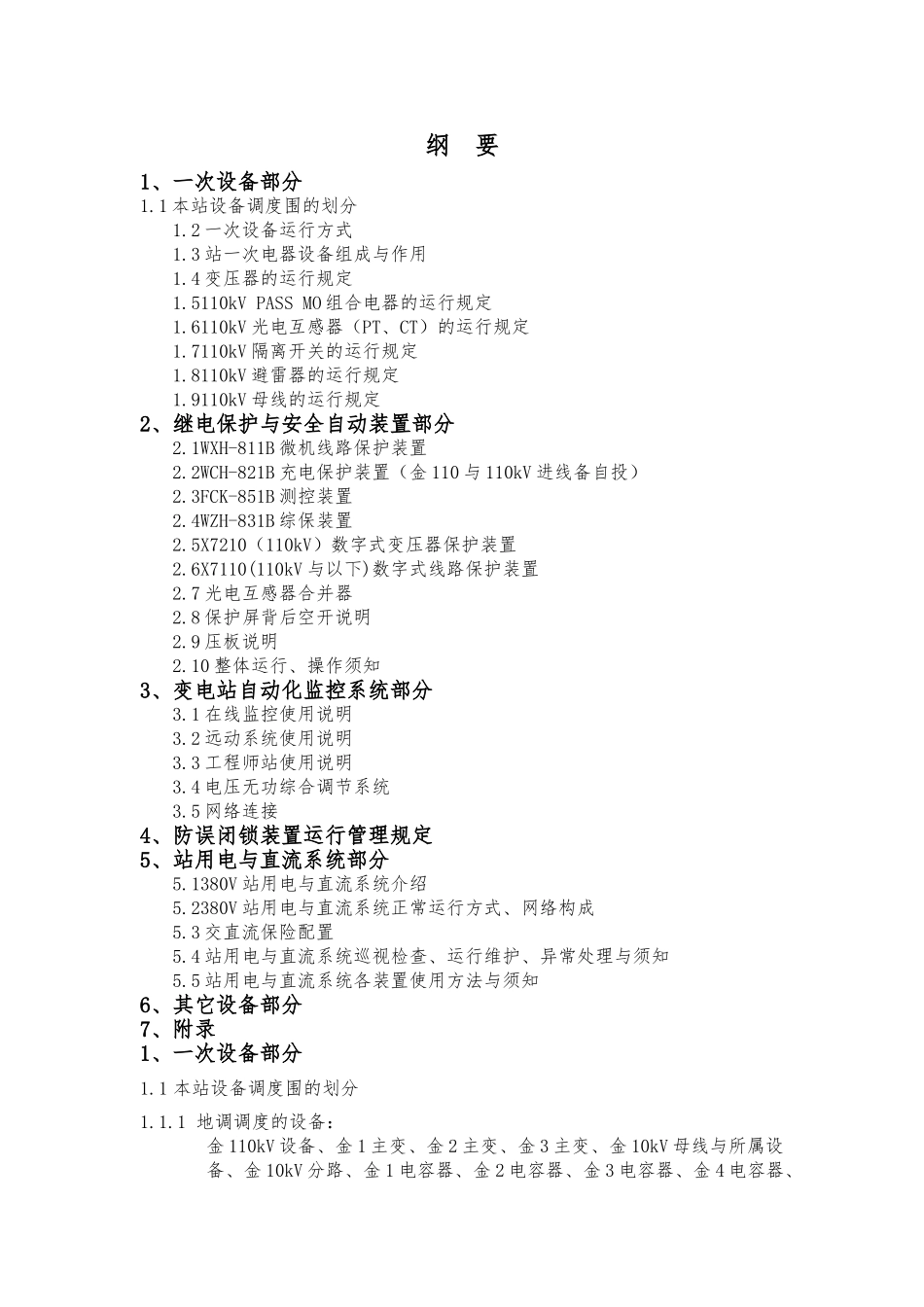

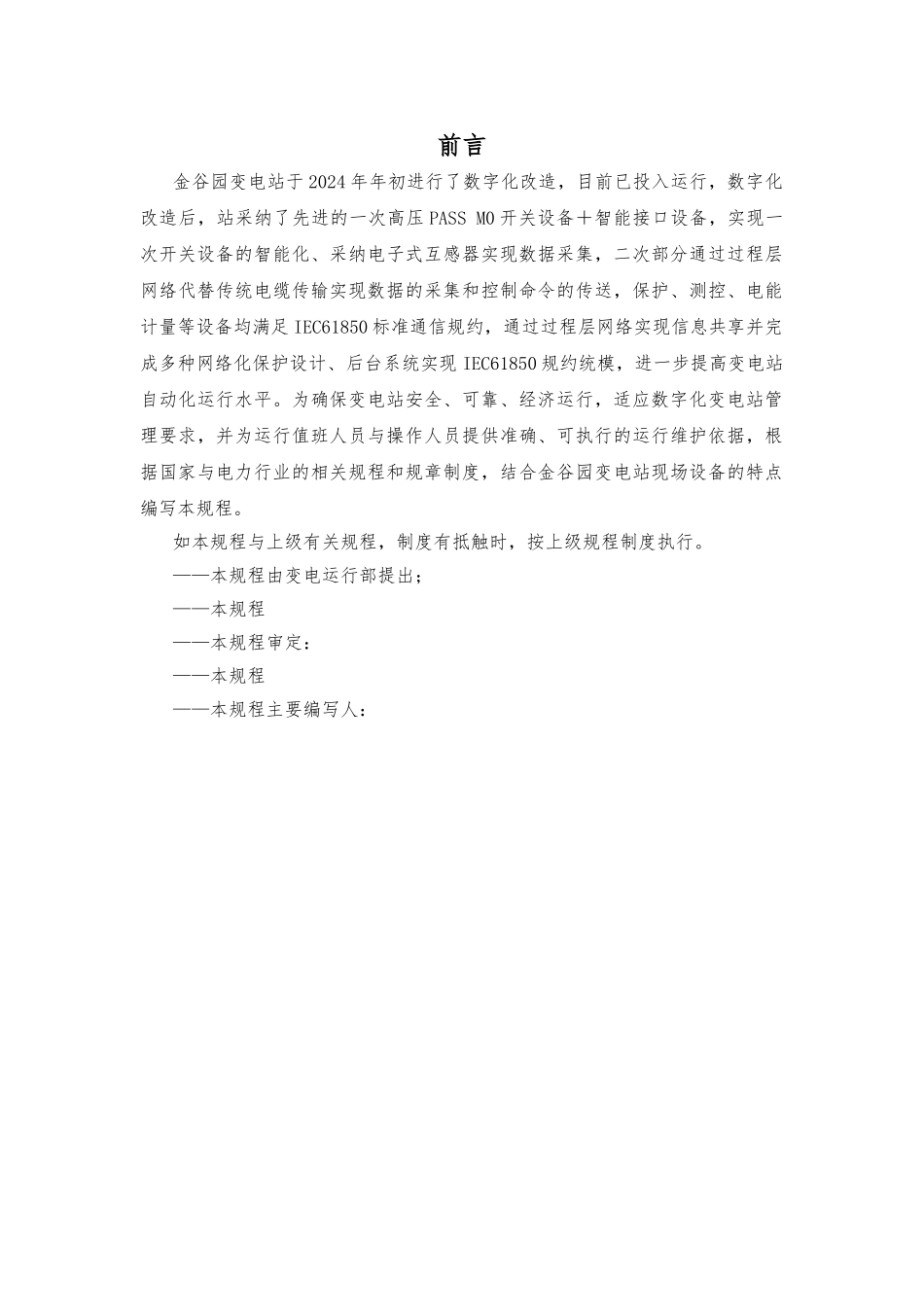

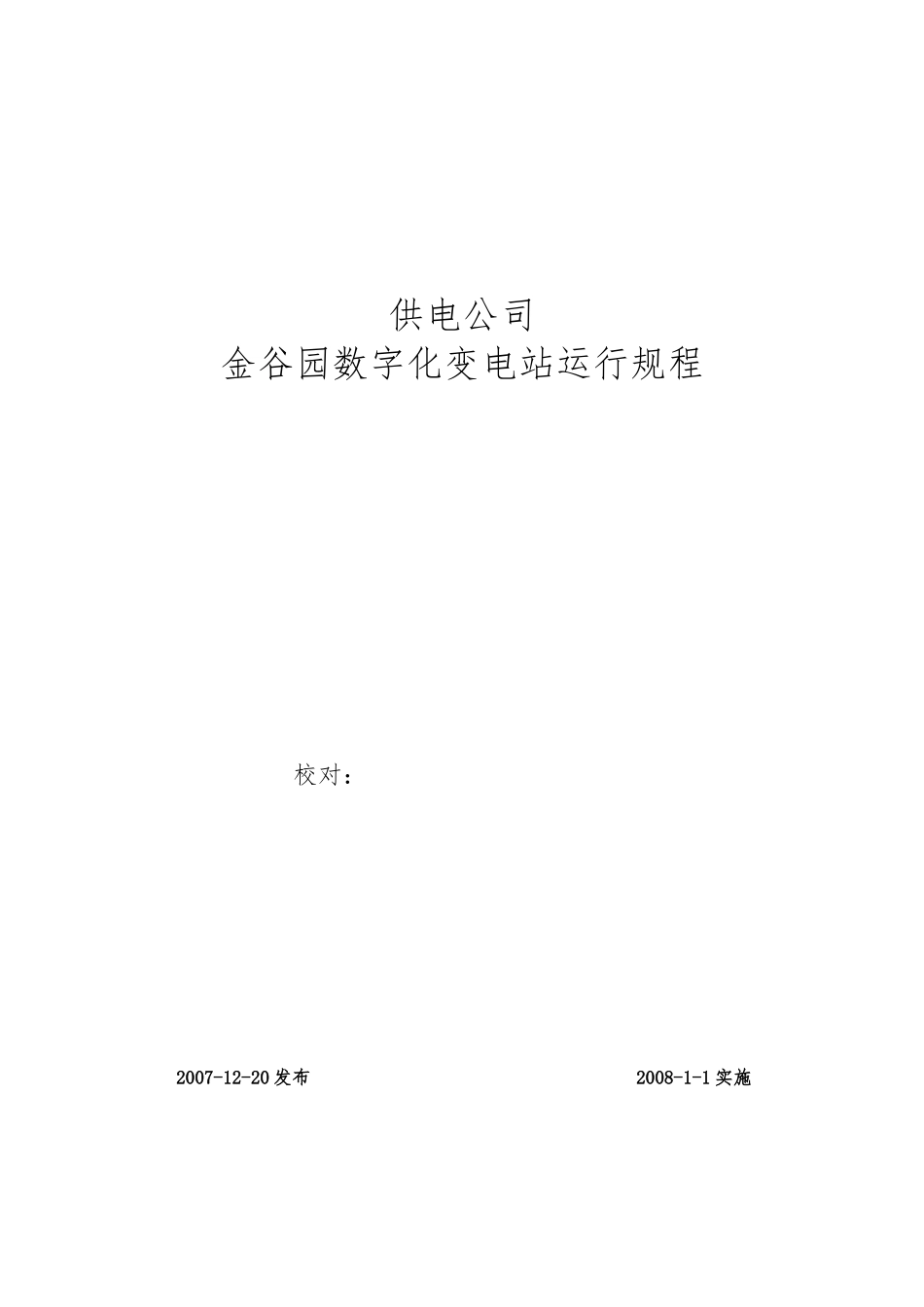

供电公司金谷园数字化变电站运行规程校对：2007-12-20 发布 2008-1-1 实施前言金谷园变电站于 2024 年年初进行了数字化改造，目前已投入运行，数字化改造后，站采纳了先进的一次高压 PASS M0 开关设备＋智能接口设备，实现一次开关设备的智能化、采纳电子式互感器实现数据采集，二次部分通过过程层网络代替传统电缆传输实现数据的采集和控制命令的传送，保护、测控、电能计量等设备均满足 IEC61850 标准通信规约，通过过程层网络实现信息共享并完成多种网络化保护设计、后台系统实现 IEC61850 规约统模，进一步提高变电站自动化运行水平。为确保变电站安全、可靠、经济运行，适应数字化变电站管理要求，并为运行值班人员与操作人员提供准确、可执行的运行维护依据，根据国家与电力行业的相关规程和规章制度，结合金谷园变电站现场设备的特点编写本规程。如本规程与上级有关规程，制度有抵触时，按上级规程制度执行。——本规程由变电运行部提出；——本规程 ——本规程审定：——本规程 ——本规程主要编写人：纲 要1、一次设备部分1.1 本站设备调度围的划分1.2 一次设备运行方式1.3 站一次电器设备组成与作用1.4 变压器的运行规定1.5110kV PASS MO 组合电器的运行规定1.6110kV 光电互感器（PT、CT）的运行规定1.7110kV 隔离开关的运行规定1.8110kV 避雷器的运行规定1.9110kV 母线的运行规定2、继电保护与安全自动装置部分2.1WXH-811B 微机线路保护装置2.2WCH-821B 充电保护装置（金 110 与 110kV 进线备自投）2.3FCK-851B 测控装置2.4WZH-831B 综保装置2.5X7210（110kV）数字式变压器保护装置2.6X7110(110kV 与以下)数字式线路保护装置2.7 光电互感器合并器2.8 保护屏背后空开说明2.9 压板说明2.10 整体运行、操作须知3、变电站自动化监控系统部分3.1 在线监控使用说明3.2 远动系统使用说明3.3 工程师站使用说明3.4 电压无功综合调节系统3.5 网络连接4、防误闭锁装置运行管理规定5、站用电与直流系统部分5.1380V 站用电与直流系统介绍5.2380V 站用电与直流系统正常运行方式、网络构成5.3 交直流保险配置5.4 站用电与直流系统巡视检查、运行维护、异常处理与须知5.5 站用电与直流系统各装置使用方法与须知6、其它设备部分7、附录1、一次设备部分1.1 本站设备调度围的划分1.1.1 地调调度的设备：金 110kV 设备、金 1 主变、金 2 主变、金 3 主变、金 10kV 母线与所属设备、金 10kV ...
