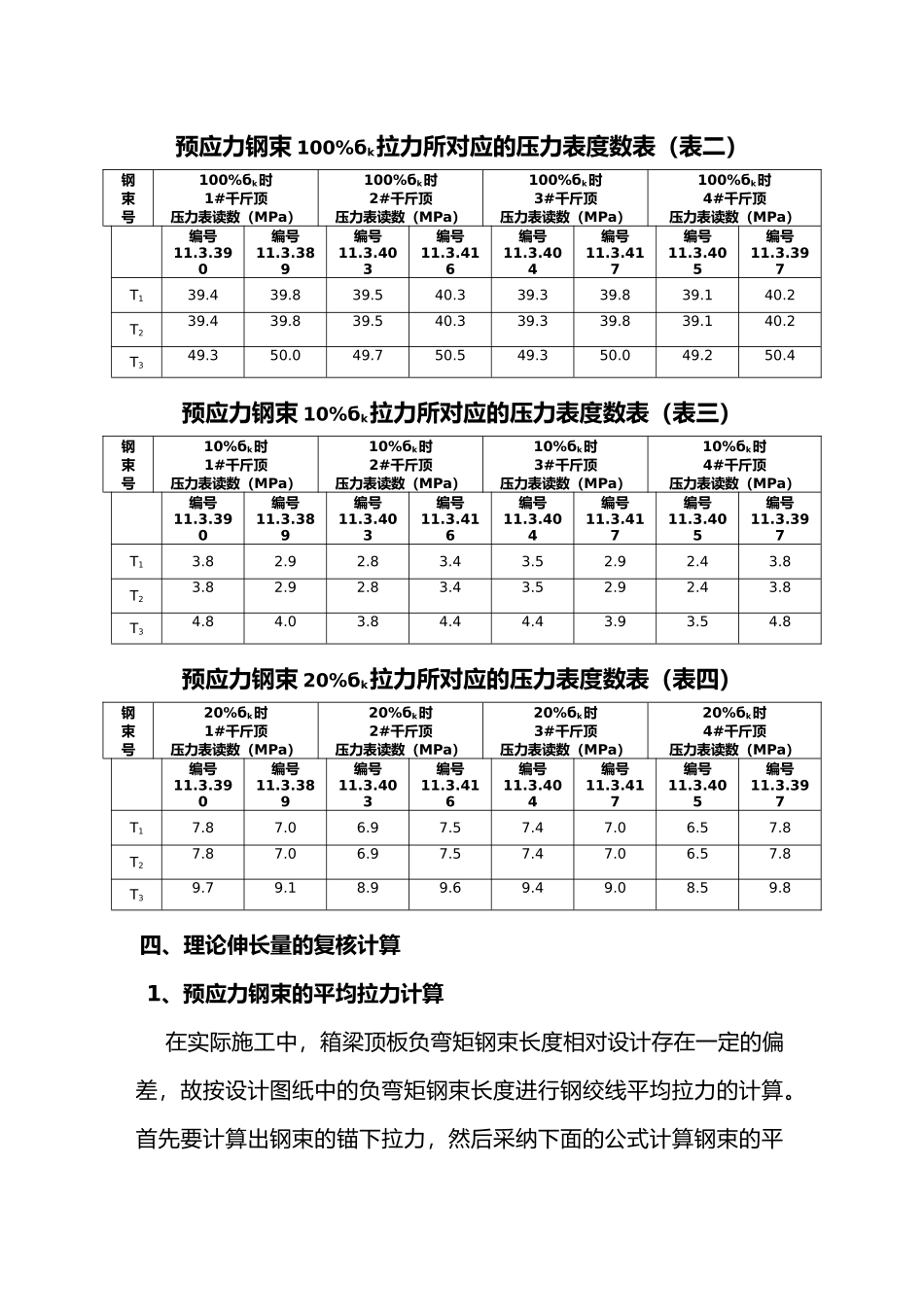

20 米箱梁顶板负弯矩拉计算方案一、基础数据 本标段 20 米箱梁顶板负弯矩预应力钢束有:T1和 T2各 2 束、T3 为1束,设计锚下拉控制应力:σcon=1860MPa×75%=1395MPa。按设计要求接头砼强度达到设计强度的 95%后方可拉,并采纳两端对称拉,拉程序为:0 初应力(持荷 3min) σcon(持荷 5min)锚固,拉顺序为 T1、T2、T3。 二、预应力钢束拉力计算 1、经咨询设计单位,因设计图中拉控制应力已经考虑了预应力损失,故拉力按公式:Fn=σcon×A×n 进行计算,如下:箱梁顶板 T1 钢束锚下拉力: F1=σcon×A×n=1395 MPa×140㎜2×4根=781200N=781.2KN其中:A 为每根预应力钢绞线的截面积;n 为同时拉的预应力钢绞线的根数;F 为钢绞线锚下拉力。其余钢束拉力计算同 T1,各钢束拉力如下表:20 米箱梁顶板负弯矩预应力钢束拉力计算表(表一)钢束号锚下拉控制应力钢绞线根数(n)截面积(A)㎜2拉力(Fn)KNT11395MPa4140781.2T24140781.2T35140976.5三、压力表读数计算本桥采纳 100 吨千斤顶进行拉,经校验:编 号 为1# 千 斤 顶 对 应 的 压 力 表 编 号 为11.3.390,11.3.389,校准方程分别为 F=0.0506P-0.1434, F=0.0524P-1.1491。故箱梁顶板 T1钢束采纳 1#千斤顶拉时的压力表度数分别为:1)压力表编号为 11.3.390:F1=0.0506P-0.1434=0.0506×781.2-0.1434=39.4 MPa2)压力表编号为 11.3.389:F2=0.0524P-1.1491=0.0524×781.2-1.1491=39.8MPa编 号 为2# 千 斤 顶 对 应 的 压 力 表 编 号 为11.3.403,11.3.416,校准方程分别为 F=0.0522P-1.2867, F=0.0524P-0.6763。编 号 为3# 千 斤 顶 对 应 的 压 力 表 编 号 为11.3.404,11.3.417,校准方程分别为 F=0.0510P-0.5306, F=0.0524P-1.1838。编 号 为4# 千 斤 顶 对 应 的 压 力 表 编 号 为11.3.405,11.3.397,校准方程分别为 F=0.0521P-1.6370, F=0.0519P-0.2977。其余钢束压力表度数计算同 T1,压力表度数详见下表:预应力钢束 100%бk拉力所对应的压力表度数表(表二)预应力钢束 10%бk拉力所对应的压力表度数表(表三)预应力钢束 20%бk拉力所对应的压力表度数表(表四)四、理论伸长量的复核计算1、预应力钢束的平均拉力计算 在实际施工中,箱梁顶板负弯矩钢束长度相对设计存在一定的偏差,故按设计图纸中的负弯矩钢束长度进行钢绞线平均拉力的计算。首先要计算出钢束的锚下拉力,然后采...
