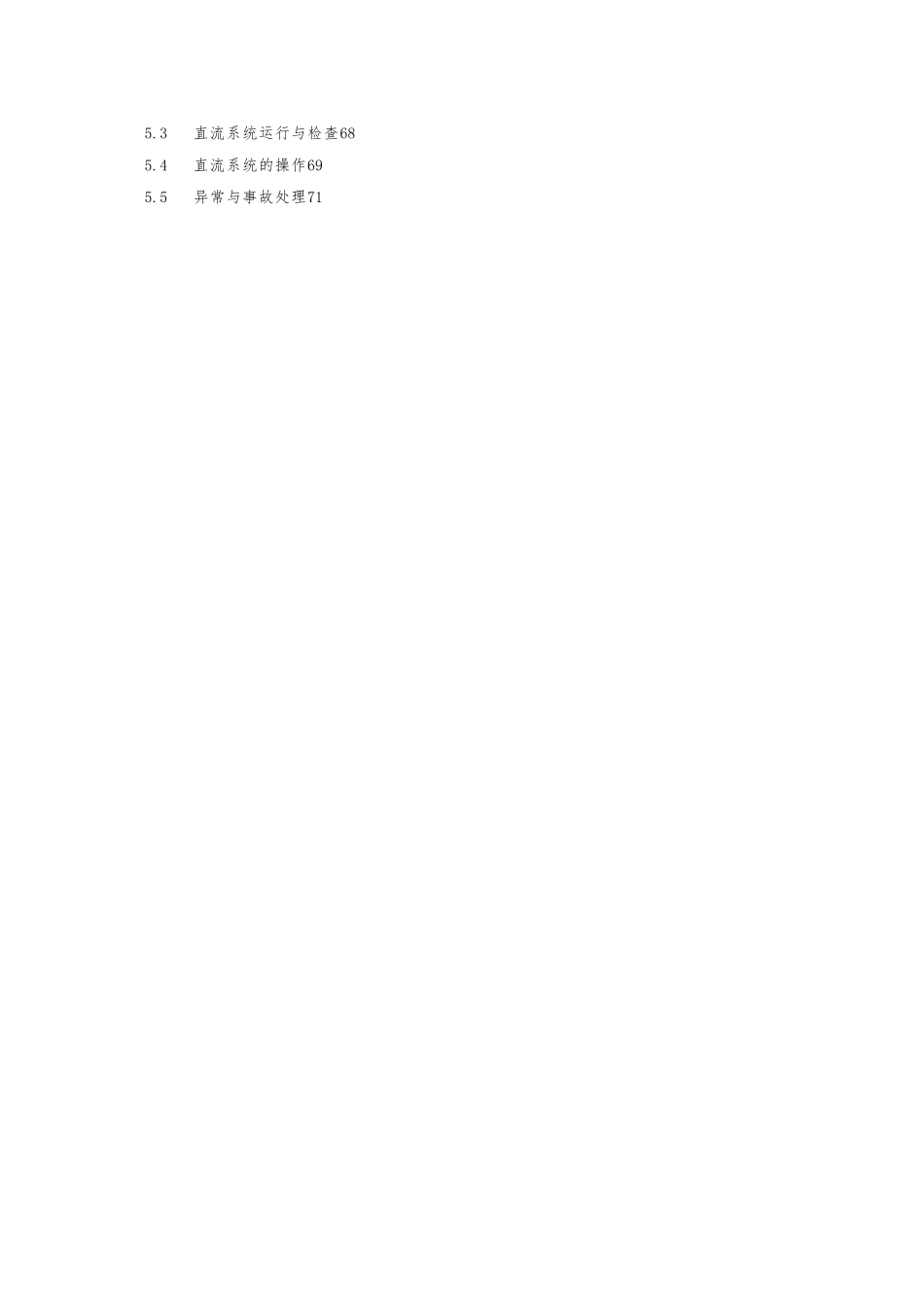

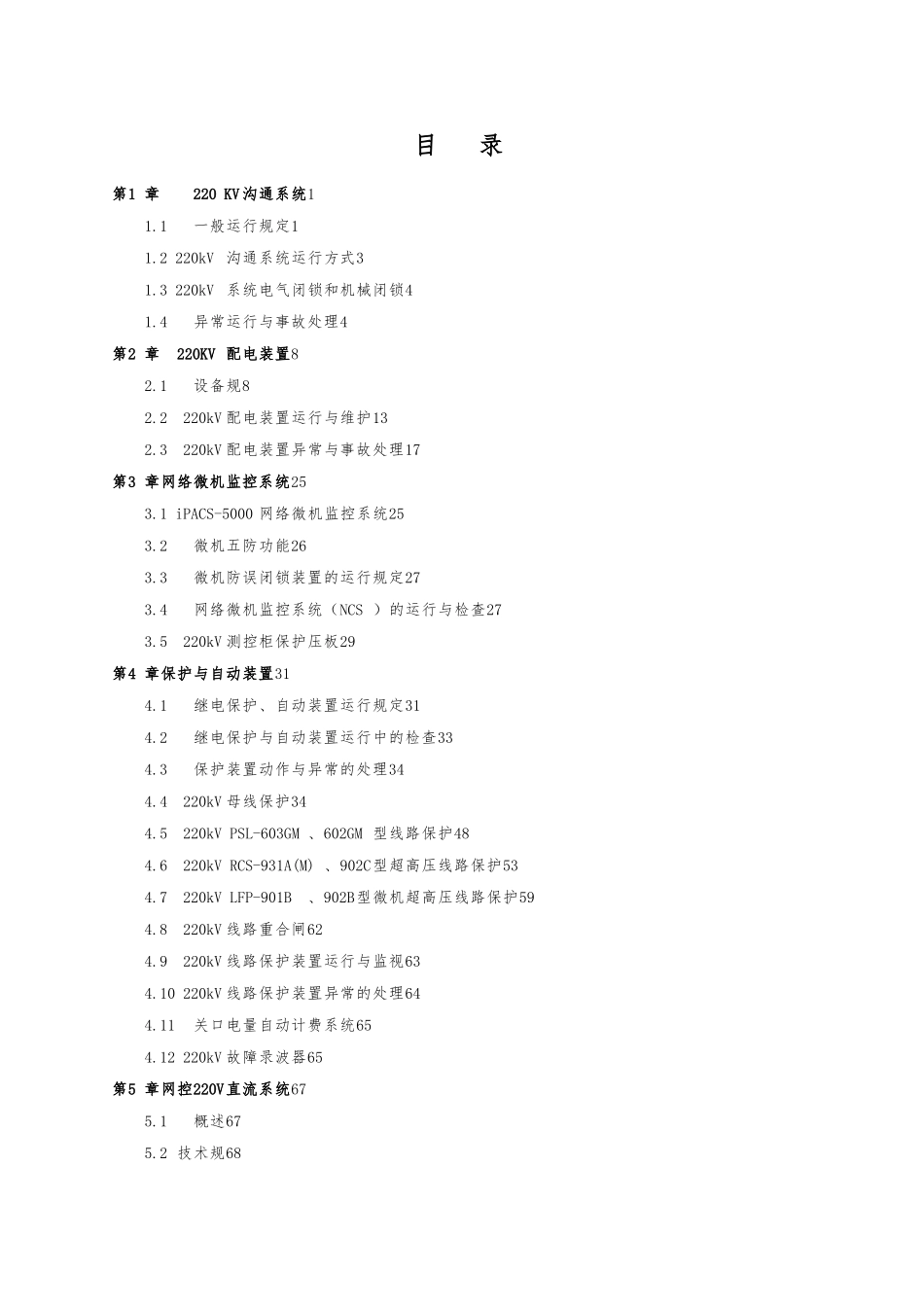

目 录第1 章 220 KV 沟通系统11.1 一般运行规定11.2 220kV 沟通系统运行方式31.3 220kV 系统电气闭锁和机械闭锁41.4 异常运行与事故处理4第2 章 220KV 配电装置82.1 设备规82.2 220kV 配电装置运行与维护132.3 220kV 配电装置异常与事故处理17第3 章网络微机监控系统253.1 iPACS-5000 网络微机监控系统253.2 微机五防功能263.3 微机防误闭锁装置的运行规定273.4 网络微机监控系统（NCS ）的运行与检查273.5 220kV 测控柜保护压板29第4 章保护与自动装置314.1 继电保护、自动装置运行规定314.2 继电保护与自动装置运行中的检查334.3 保护装置动作与异常的处理344.4 220kV 母线保护344.5 220kV PSL-603GM 、602GM 型线路保护484.6 220kV RCS-931A(M) 、902C型超高压线路保护534.7 220kV LFP-901B、902B型微机超高压线路保护594.8 220kV 线路重合闸624.9 220kV 线路保护装置运行与监视634.10 220kV 线路保护装置异常的处理644.11 关口电量自动计费系统654.12 220kV 故障录波器65第5 章网控220V直流系统675.1 概述675.2 技术规685.3 直流系统运行与检查685.4 直流系统的操作695.5 异常与事故处理71220kV升 压 站 运 行 规 程第 1 章 220kV 沟 通 系 统1.1 一 般 运 行 规 定1.1.1 不经调度同意，不得任意改变系统运行方式。紧急情况下，可以先改变运行方式，然后汇报调度。1.1.2 系统运行方式改变时，应按规程规定改变继电保护与自动装置运行方式。1.1.3 设备管辖围的划分1.1.3.1 省调管辖的设备1 ）220kV#1A、#1B 、#2A 、#2B 母线与其母线TV、母联开关与其刀闸、分段开关与其刀闸，母线保护装置，分段与母联开关保护装置。2 ）#7～10发电机组与所属励磁系统、电力系统稳定器（PSS ）、自动发电控制系统（AGC ）、自动电压控制装置（AVC ）。3 ）#7～10主变与其中性点接地刀闸。4 ）220kV 故障录波器。5 ）调度自动化设备：远动装置（RTU ）、远动装置变送器、电量采集装置、电力数据网、通信设备、继电保护信息子站等。1.1.3.2 地调管辖省调许可的设备220kV 线路与所属设备、线路出线接地刀闸D3、线路继电保护装置与自动装置。1.1.3.3 值长管辖的设备除上述规定外，其它全部电气系统和设备。1.1.4 停、送电的操作原则：1.1.4.1 停电顺序：拉开开关，检查开关确在分闸位置后，拉开负荷侧刀闸，再拉开电源侧刀闸，取下开关控制保险。1.1.4.2 送...
