220kV电容式电压互感器交接试验报告

220kV电容式电压互感器交接试验报告_第1页
1/19
220kV电容式电压互感器交接试验报告_第2页
2/19
220kV电容式电压互感器交接试验报告_第3页
3/19

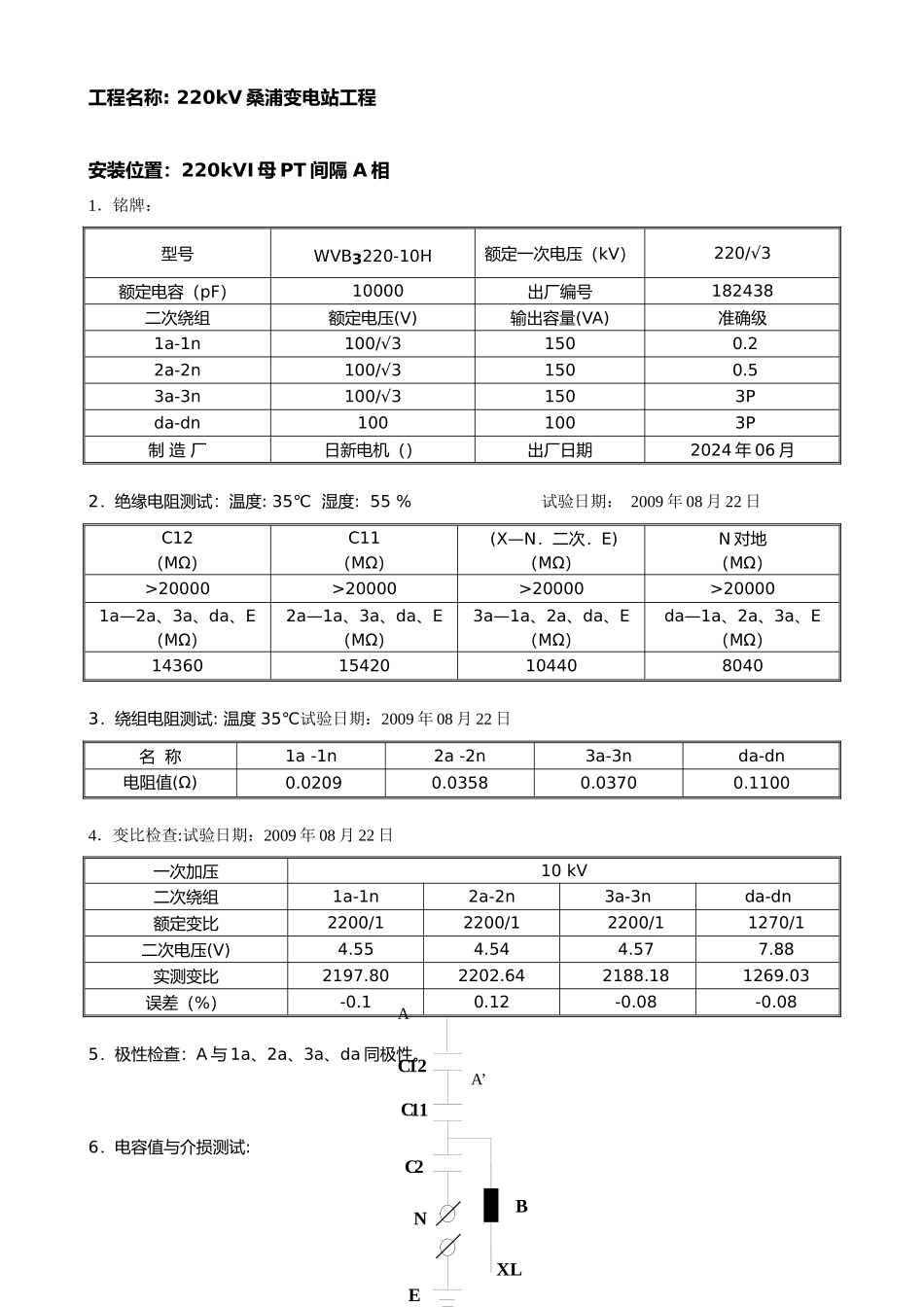

工程名称: 220kV 桑浦变电站工程 安装位置:220kVⅠ 母 PT 间隔 A 相 1.铭牌:型号WVB3220-10H额定一次电压(kV)220/√3 额定电容(pF) 10000 出厂编号182438二次绕组额定电压(V)输出容量(VA)准确级1a-1n100/√3150 0.2 2a-2n100/√3150 0.53a-3n100/√3150 3Pda-dn100100 3P制 造 厂日新电机()出厂日期2024 年 06 月2.绝缘电阻测试:温度: 35℃ 湿度: 55 % 试验日期: 2009 年 08 月 22 日C12(MΩ)C11(MΩ) (X—N.二次.E)(MΩ)N 对地(MΩ)>20000>20000>20000>200001a—2a、3a、da、E(MΩ)2a—1a、3a、da、E(MΩ)3a—1a、2a、da、E(MΩ)da—1a、2a、3a、E(MΩ)14360154201044080403.绕组电阻测试: 温度 35℃试验日期:2009 年 08 月 22 日名 称1a -1n2a -2n3a-3nda-dn电阻值(Ω) 0.02090.03580.03700.1100 4.变比检查:试验日期:2009 年 08 月 22 日一次加压10 kV二次绕组1a-1n2a-2n3a-3nda-dn额定变比2200/12200/12200/11270/1二次电压(V)4.554.544.577.88实测变比2197.802202.642188.181269.03误差(%)-0.10.12-0.08-0.085.极性检查:A 与 1a、2a、3a、da 同极性。 6.电容值与介损测试:C11C2AC12NEBXLA’湿度:55% 试验日期:2009 年 08 月 22 日名称出厂编号介损值(%)电容值(pF)出厂值实测值出厂值实测值偏差(%)C12382438 H0.04320.08519933.70200000.33C11382438 L0.04350.07229030.00290600.10C2/0.08664425.12646300.32C11+C20.04350.15520012.40202701.29温度(℃)3035――――7.沟通耐压试验: 试验日期:2009 年 08 月 22 日名 称试验电压(kV)加压时间(S)试验结果试后绝缘(MΩ)N 对地360通过>200008. 试验仪器仪表: 器具名称编号检验证编号检验单位有效期介质损耗测试仪A90214E高桥字20240117电网公司电力科学讨论院2010-07-15双臂电桥0903045SDQ090731542010-07-30高压数字兆欧表0809013DYQ20241632省计量科学讨论院2009-09-23高压试验变压器0811293DCG202434142010-11-16电流电压表106.9DBB202400162010-01-049. 试验结果: 合格试验人员: 试验负责人:工程名称: 220kV 桑浦变电站工程 安装位置:Ⅰ母 PT 间隔 B 相 1.铭牌:型号WVB3220-10H额定一次电压(kV)220/√3 额定电容(pF) 10000 出厂编号182442二次绕组额定电压(V)输出容量(VA)准确级1a-1n100/√31500.2 2a-2n100/√3150 0.53a-3n100...
