35kv高压成套开关柜安装作业指导书

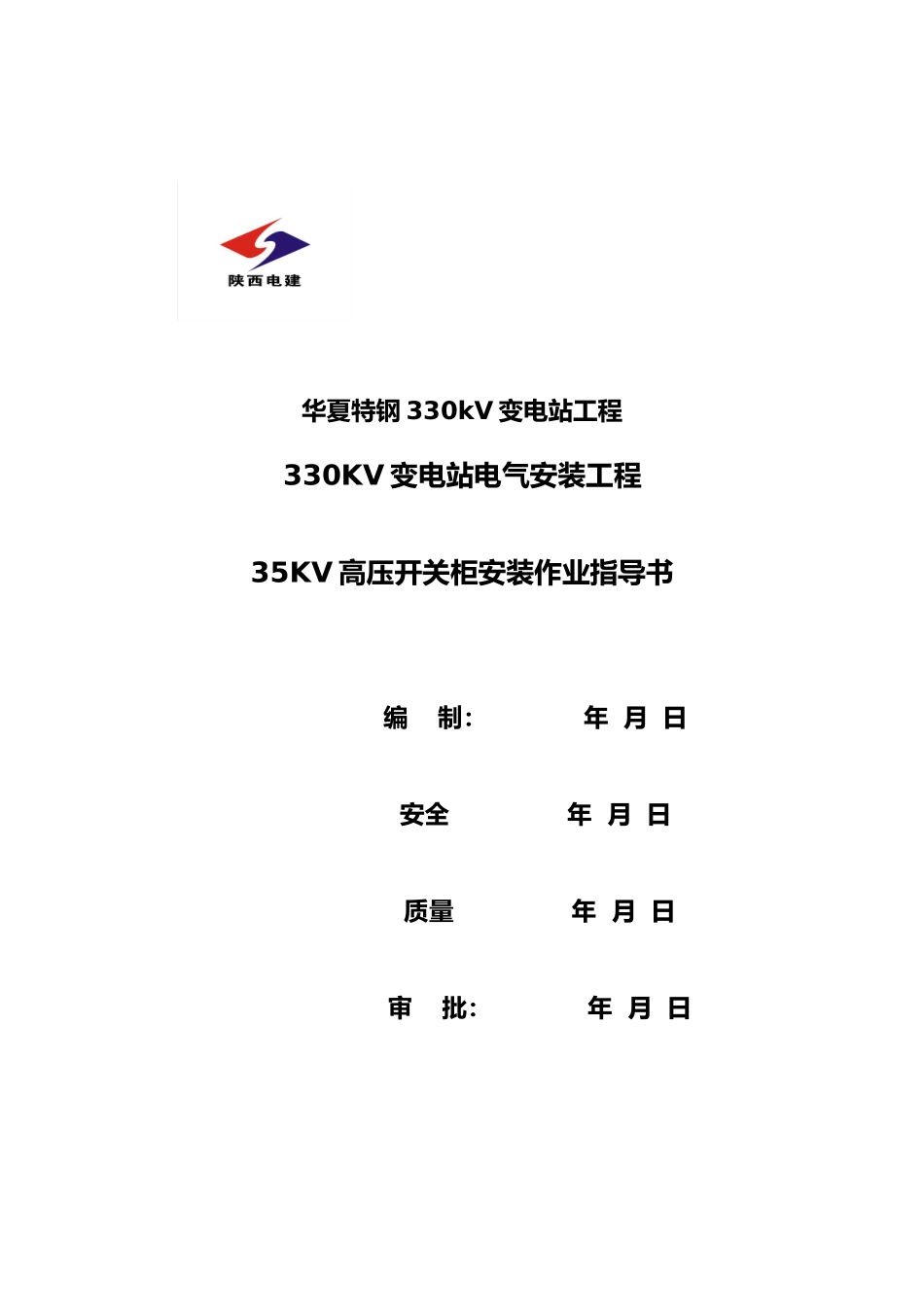

35kv高压成套开关柜安装作业指导书_第1页
1/25

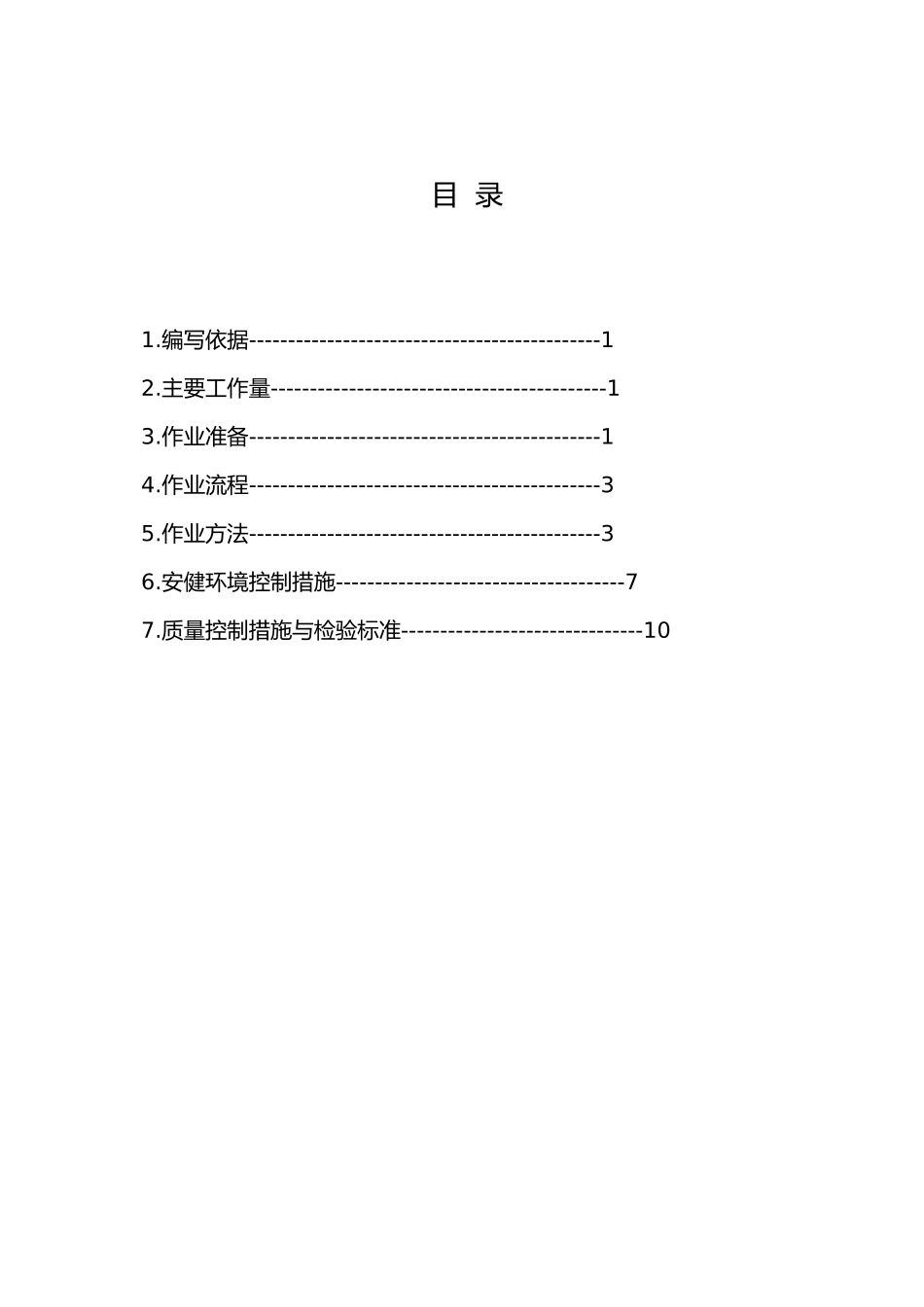

35kv高压成套开关柜安装作业指导书_第2页
2/25

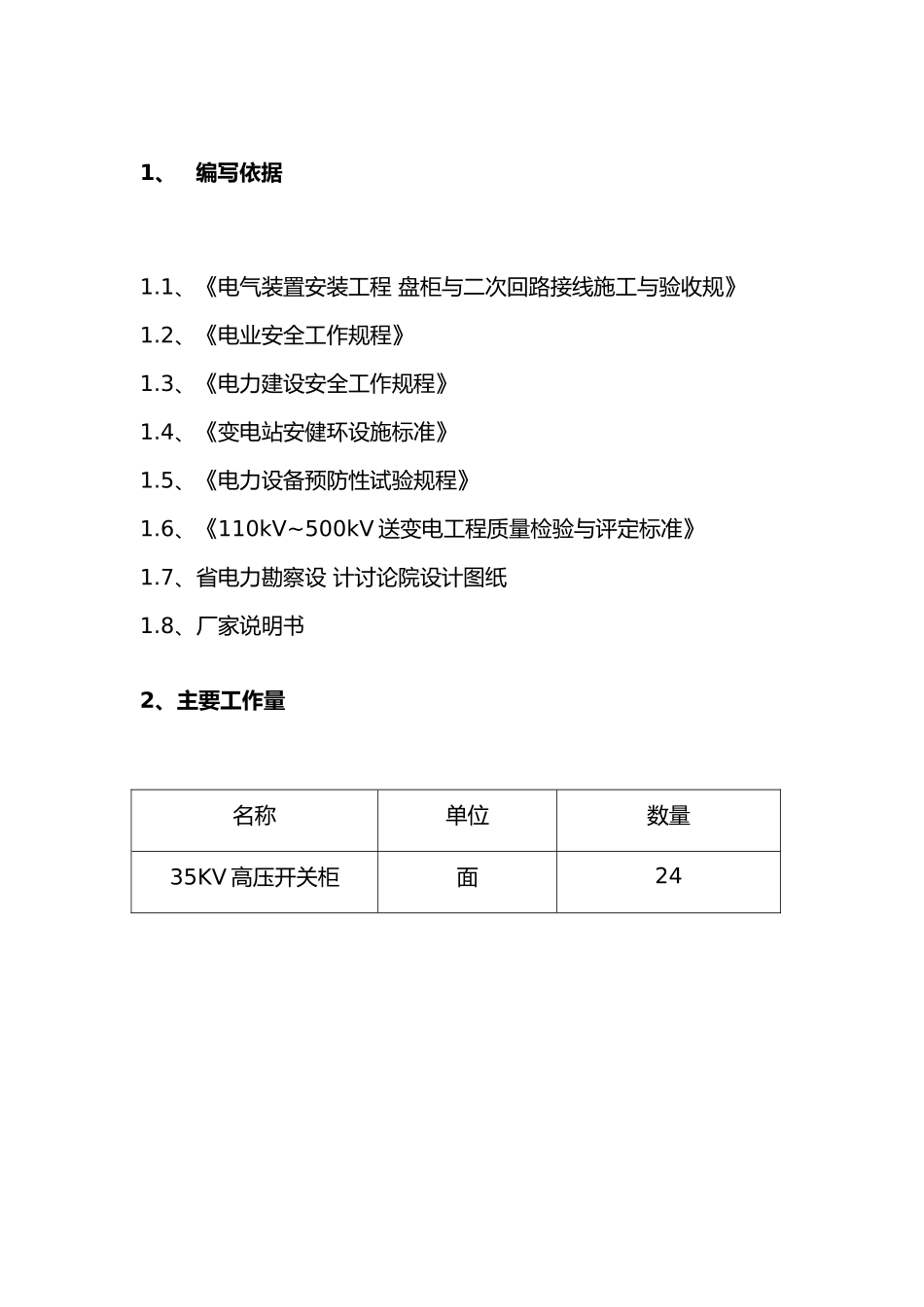

35kv高压成套开关柜安装作业指导书_第3页
3/25
华夏特钢 330kV 变电站工程330KV 变电站电气安装工程35KV 高压开关柜安装作业指导书 编 制: 年 月 日 安全 年 月 日 质量 年 月 日 审 批: 年 月 日目 录1.编写依据---------------------------------------------12.主要工作量-------------------------------------------13.作业准备---------------------------------------------14.作业流程---------------------------------------------35.作业方法---------------------------------------------36.安健环境控制措施-------------------------------------77.质量控制措施与检验标准-------------------------------101、编写依据1.1、《电气装置安装工程 盘柜与二次回路接线施工与验收规》1.2、《电业安全工作规程》1.3、《电力建设安全工作规程》1.4、《变电站安健环设施标准》1.5、《电力设备预防性试验规程》1.6、《110kV~500kV 送变电工程质量检验与评定标准》1.7、省电力勘察设 计讨论院设计图纸1.8、厂家说明书2、主要工作量名称单位数量35KV 高压开关柜面243、作业准备3.1 人员配备表 4-1 作业人员配备工序名称工作人数负责人数监护人数施工前准备51-基础检查、开箱检查71-盘柜就位安装1011母线安装 断路器、刀闸调整1011注:作业人数根据具体工程量规模配备。3.2 工器具与仪器仪表配置表 4-2 主要工器具与仪器仪表配置序号名称规格/编号单位数量备注1液压叉车3T台12吊车25T台13沟通焊机380V台14冲击钻台15移动式电源盘220V只1序号名称规格/编号单位数量备注6水准仪台17套筒扳手套18力矩扳手把29棘轮扳手把210吊带8m对211钢卷尺50m把112短木方5cm 厚根若干临时支垫13短木方10cm 厚根若干临时支垫14螺丝刀一字把215螺丝刀十字把216锉刀圆形把117锉刀扁形把118撬杠根419手锤2 磅把120垫铁1mm片若干21垫铁2mm片若干22垫铁3mm片若干23吸尘器台124数字游标卡尺把125角尺把1序号名称规格/编号单位数量备注26水平尺400mm把127棉线扎128脚手架H=1.9 米付3带连接斜撑28脚手架H=1 米付3带连接斜撑注: 工器具与仪器仪表根据具体工程量规模配备。4、作业流程4.1 作业(工序)流程图交接试验盘柜就位安装母线安装 断路器、刀闸调整施工前准备基础检查、设备开箱检查结束进行安全与技术交底5、作业方法5.1 施工准备5.1.1 技术准备:按规程、厂家安装说明书、图纸、设计要求与施工措施对施工人员进行技术交底,交底要有针对性;5.1.2 人员组织:技...
