35kV电流互感器更换工程施工组织设计方案

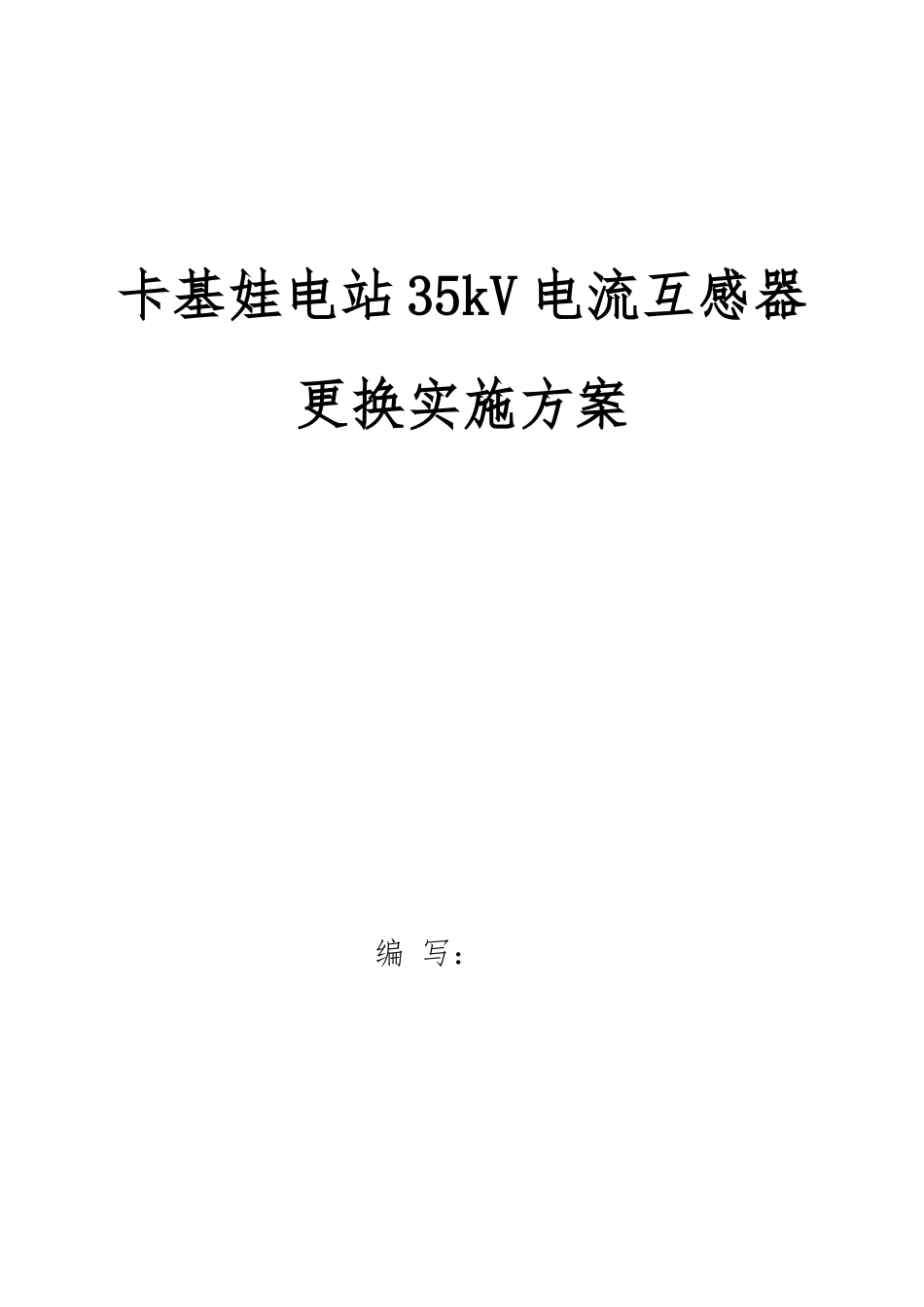

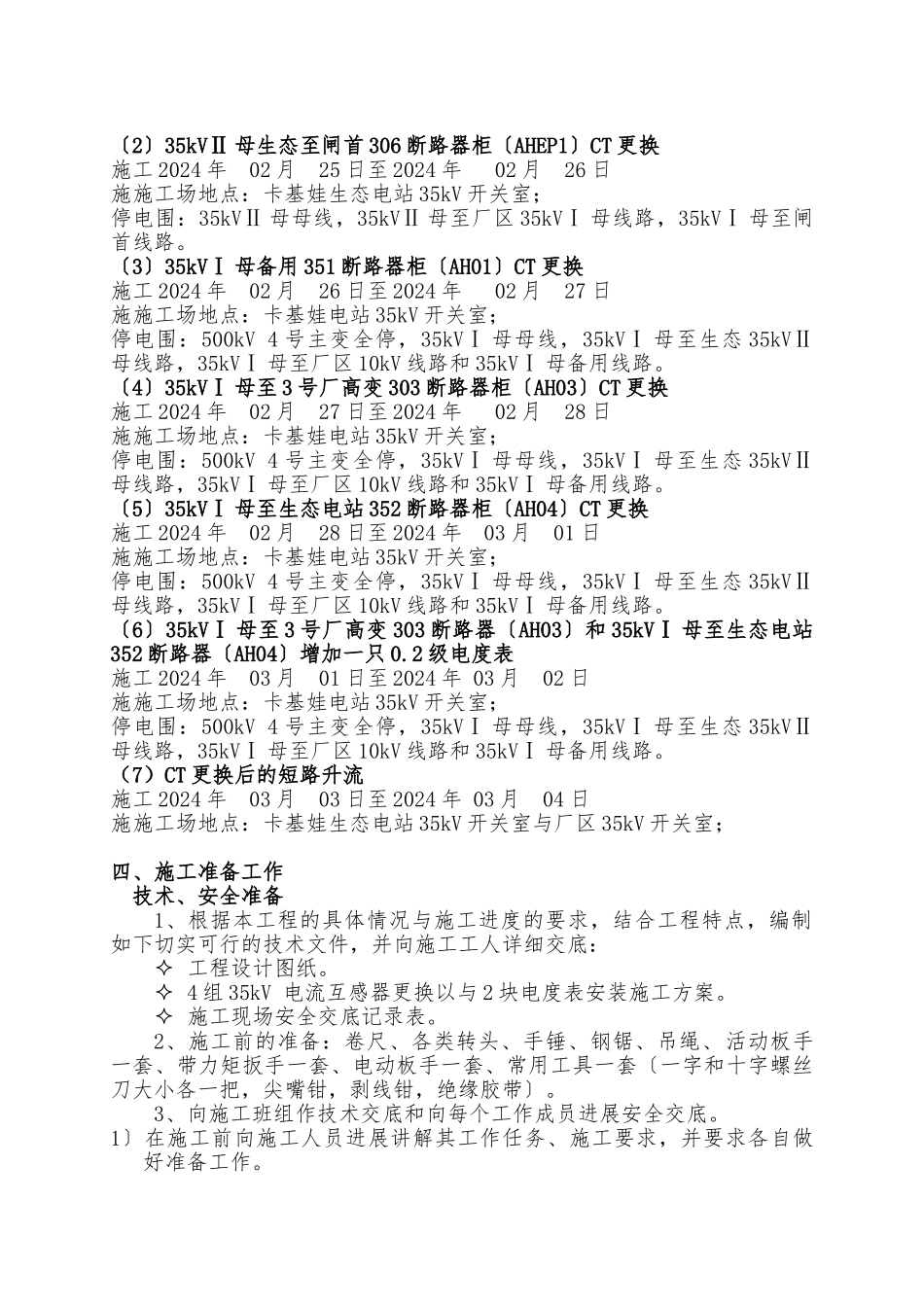

卡基娃电站 35kV 电流互感器更换实施方案编 写：华电木里河水电开发二 О 一七年二月二十二日 一、工程概述本工程为华电木里河卡基娃电站原施工设计变更遗留项目：(1)更换 35kVⅠ 母备用 351 断路器〔AH01〕和 35kVⅠ 母至 3 号厂高变 303断路器〔AH03〕柜 CT：每个柜为 3 只，每相 1 只，带三个二次线圈〔两个用于保护，一个用于测量〕。保护等级线圈变比 600/1，精度为 5P30，容量为 10VA；测量等级线圈变比 100/1A，精度为 0.5，容量为 5VA；(2)更换 35kVⅠ 母至生态电站 352 断路器〔AH04〕柜 CT：3 只，每相 1 只，带三个二次线圈〔两个用于保护，一个用于测量〕。保护等级线圈变比600/1A, 精度为 5P30，容量为 10VA；测量等级线圈变比为 300/1A，精度为 0.5，容量为 5VA；AH02 柜原 TPY 型电流互感器不变。(3)更换 35kVⅡ 母生态至闸首 306 断路器〔AHEP1〕柜 CT：3 只，每相 1 只，带三个二次线圈〔两个用于保护，一个用于测量〕。保护等级线圈变比为300/1A，精度为 5P20，容量为 10VA；测量等级线圈变比为 30/1A，容量为5VA，精度为 0.5。(4)35kVⅠ 母至 3 号厂高变 303 断路器〔AH03〕和 35kVⅠ 母至生态电站352 断路器〔AH04〕柜各增加一只 0.2 级电度表与其附属设备用于测量该出线回路电度。本工程由勘测设计讨论院设计，一拉得自动化施工。二、施工组织1、现场施工工作负责人：王朝全、懿 联系：2、现场施工安全负责人：王平 联系：3、现场施工技术负责人：曾涛、薛永桢、杰 联系：4、现场施工质量负责人：曾涛、薛永桢、杰联系：5、现场施工配合与监视人员：冬，懿、王朝全、兰志远、朝俊、兰勇、萧、何文、映、毛波三、计划施工时间、工作地点、停电围〔1〕电流互感器接收试验施工 2024 年 02 月 24 日至 2024 年 02 月 25 日施施工场地点：卡基娃电站安装间；〔2〕35kVⅡ 母生态至闸首 306 断路器柜〔AHEP1〕CT 更换施工 2024 年 02 月 25 日至 2024 年 02 月 26 日施施工场地点：卡基娃生态电站 35kV 开关室；停电围：35kVⅡ 母母线，35kVⅡ 母至厂区 35kVⅠ 母线路，35kVⅠ 母至闸首线路。〔3〕35kVⅠ 母备用 351 断路器柜〔AH01〕CT 更换施工 2024 年 02 月 26 日至 2024 年 02 月 27 日施施工场地点：卡基娃电站 35kV 开关室；停电围：500kV 4 号主变全停，35kVⅠ 母母线，35kVⅠ 母至生态 35...
