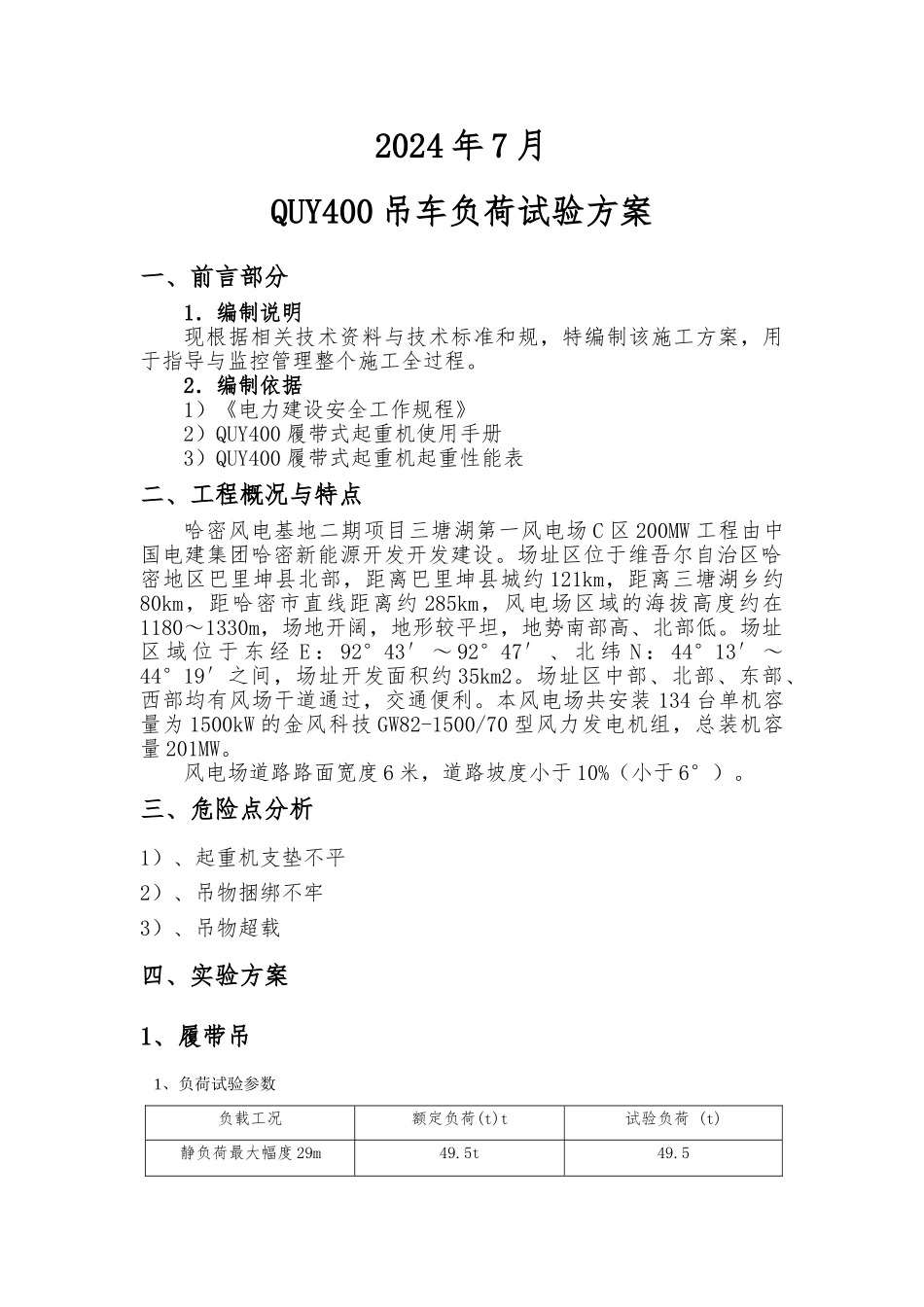

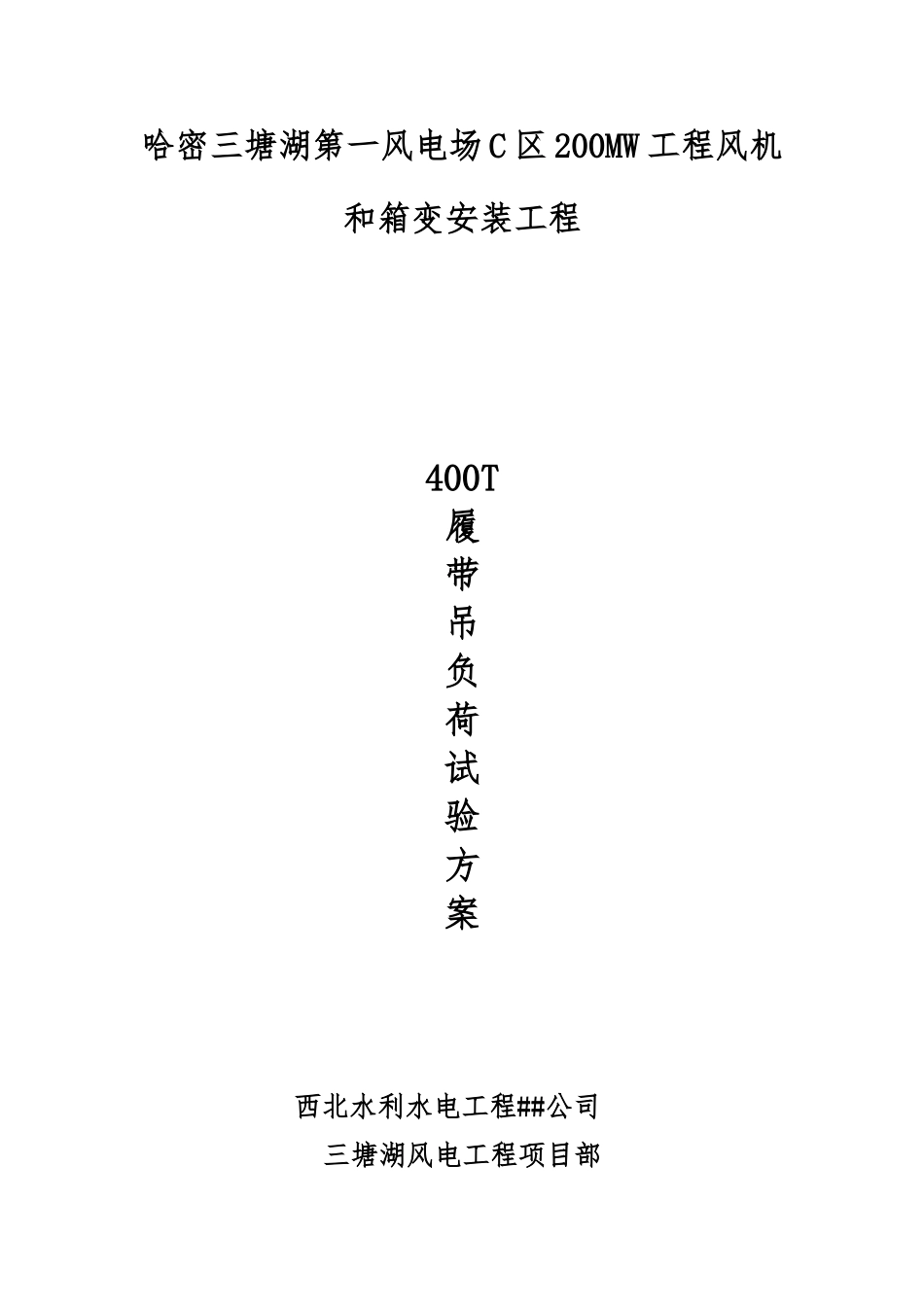

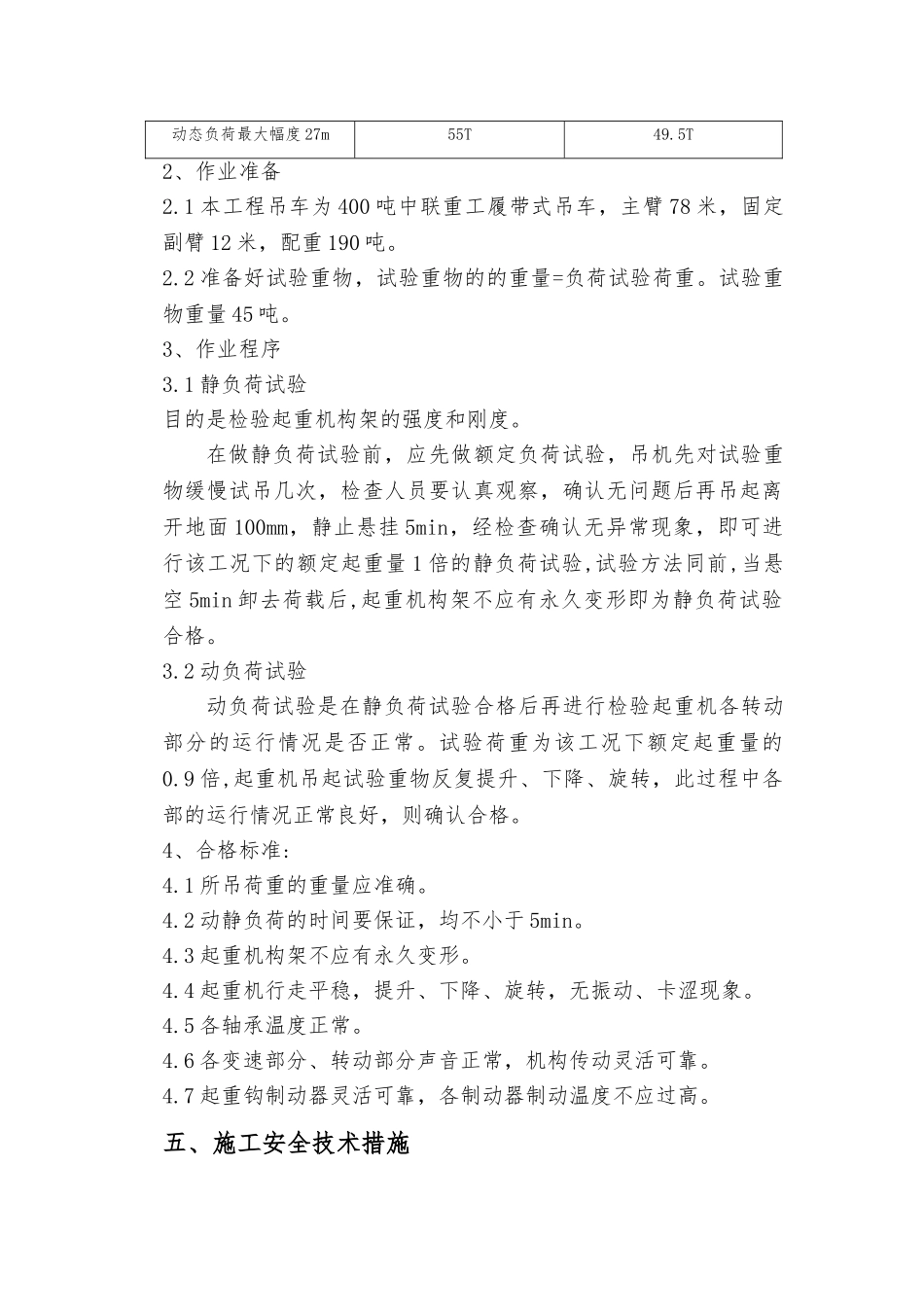

哈密三塘湖第一风电场 C 区 200MW 工程风机和箱变安装工程400T履带吊负荷试验方案 西北水利水电工程##公司三塘湖风电工程项目部2024 年 7 月QUY400 吊车负荷试验方案一、前言部分1.编制说明现根据相关技术资料与技术标准和规,特编制该施工方案,用于指导与监控管理整个施工全过程。2.编制依据1)《电力建设安全工作规程》2)QUY400 履带式起重机使用手册3)QUY400 履带式起重机起重性能表二、工程概况与特点哈密风电基地二期项目三塘湖第一风电场 C 区 200MW 工程由中国电建集团哈密新能源开发开发建设。场址区位于维吾尔自治区哈密地区巴里坤县北部,距离巴里坤县城约 121km,距离三塘湖乡约80km,距哈密市直线距离约 285km,风电场区域的海拔高度约在1180~1330m,场地开阔,地形较平坦,地势南部高、北部低。场址区 域 位 于 东 经 E : 92°43′ ~ 92°47′ 、 北 纬 N : 44°13′ ~44°19′之间,场址开发面积约 35km2。场址区中部、北部、东部、西部均有风场干道通过,交通便利。本风电场共安装 134 台单机容量为 1500kW 的金风科技 GW82-1500/70 型风力发电机组,总装机容量 201MW。风电场道路路面宽度 6 米,道路坡度小于 10%(小于 6°)。三、危险点分析1)、起重机支垫不平2)、吊物捆绑不牢3)、吊物超载四、实验方案1、履带吊1、负荷试验参数负载工况额定负荷(t)t试验负荷 (t)静负荷最大幅度 29m49.5t49.5动态负荷最大幅度 27m55T49.5T2、作业准备2.1 本工程吊车为 400 吨中联重工履带式吊车,主臂 78 米,固定副臂 12 米,配重 190 吨。2.2 准备好试验重物,试验重物的的重量=负荷试验荷重。试验重物重量 45 吨。3、作业程序3.1 静负荷试验目的是检验起重机构架的强度和刚度。在做静负荷试验前,应先做额定负荷试验,吊机先对试验重物缓慢试吊几次,检查人员要认真观察,确认无问题后再吊起离开地面 100mm,静止悬挂 5min,经检查确认无异常现象,即可进行该工况下的额定起重量 1 倍的静负荷试验,试验方法同前,当悬空 5min 卸去荷载后,起重机构架不应有永久变形即为静负荷试验合格。3.2 动负荷试验动负荷试验是在静负荷试验合格后再进行检验起重机各转动部分的运行情况是否正常。试验荷重为该工况下额定起重量的0.9 倍,起重机吊起试验重物反复提升、下降、旋转,此过程中各部的运行情况正常良好,则确认合格。4、合格标准:4.1 所吊荷重的重量应准确。...
