6KV开关柜培训资料全

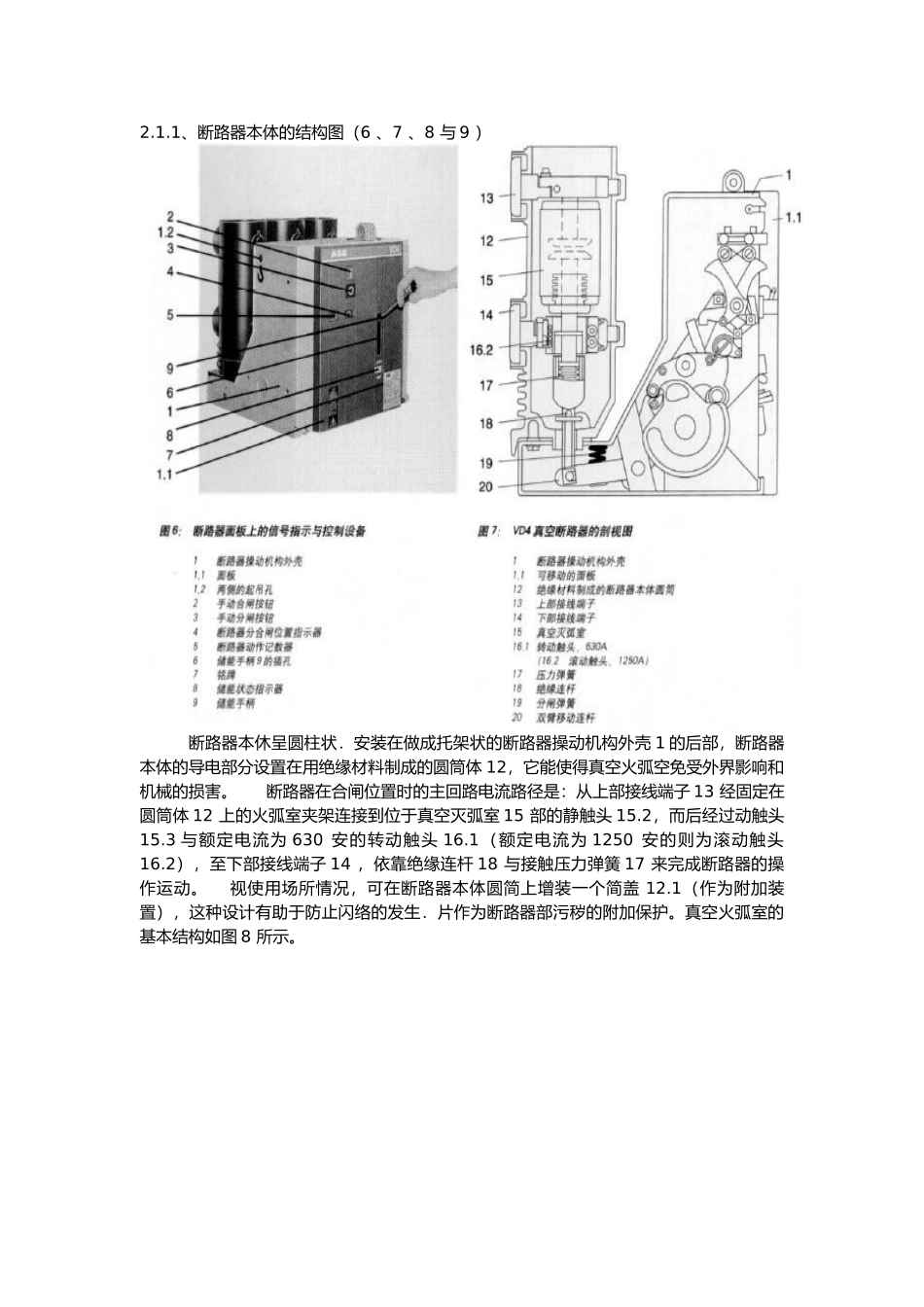

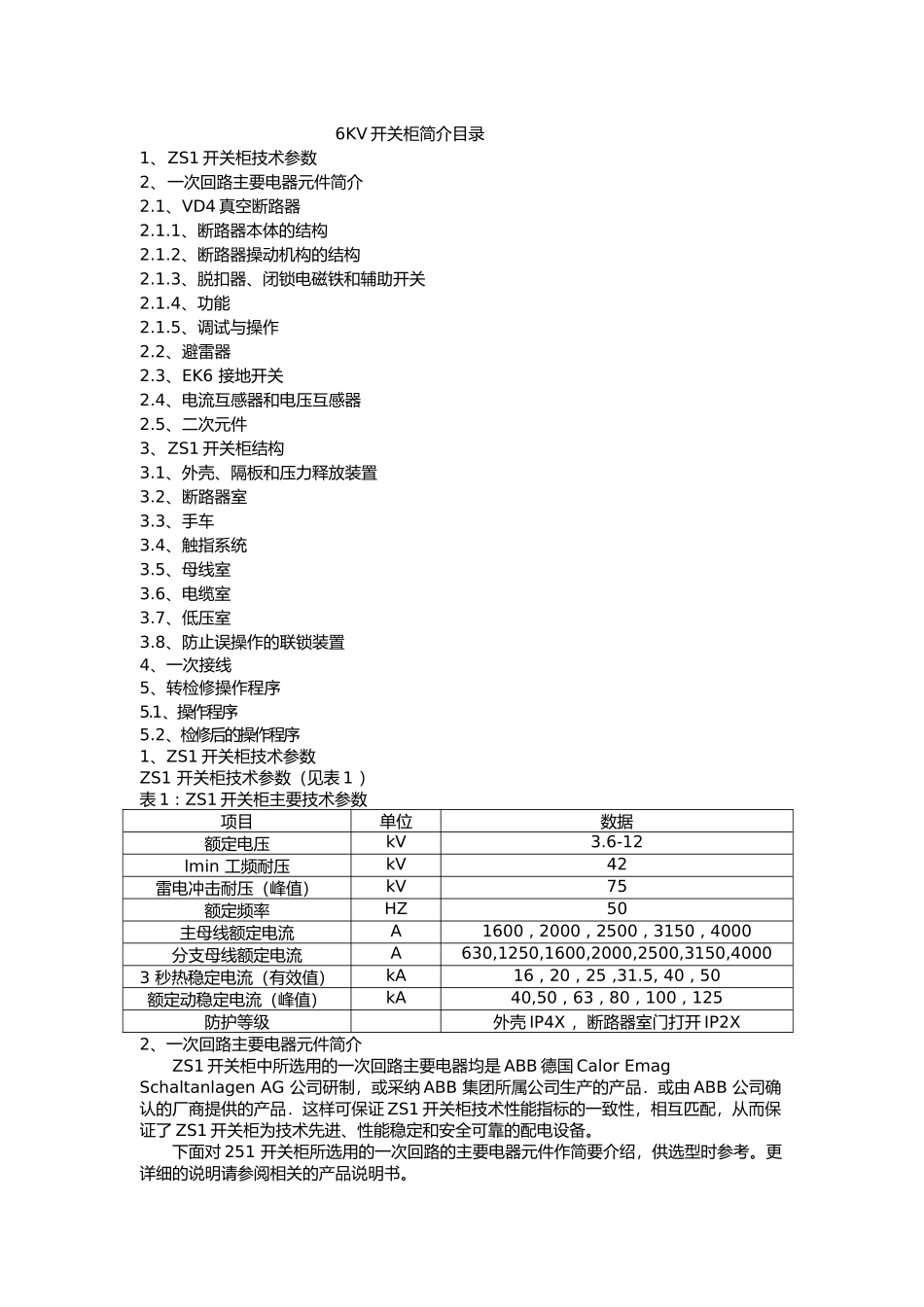

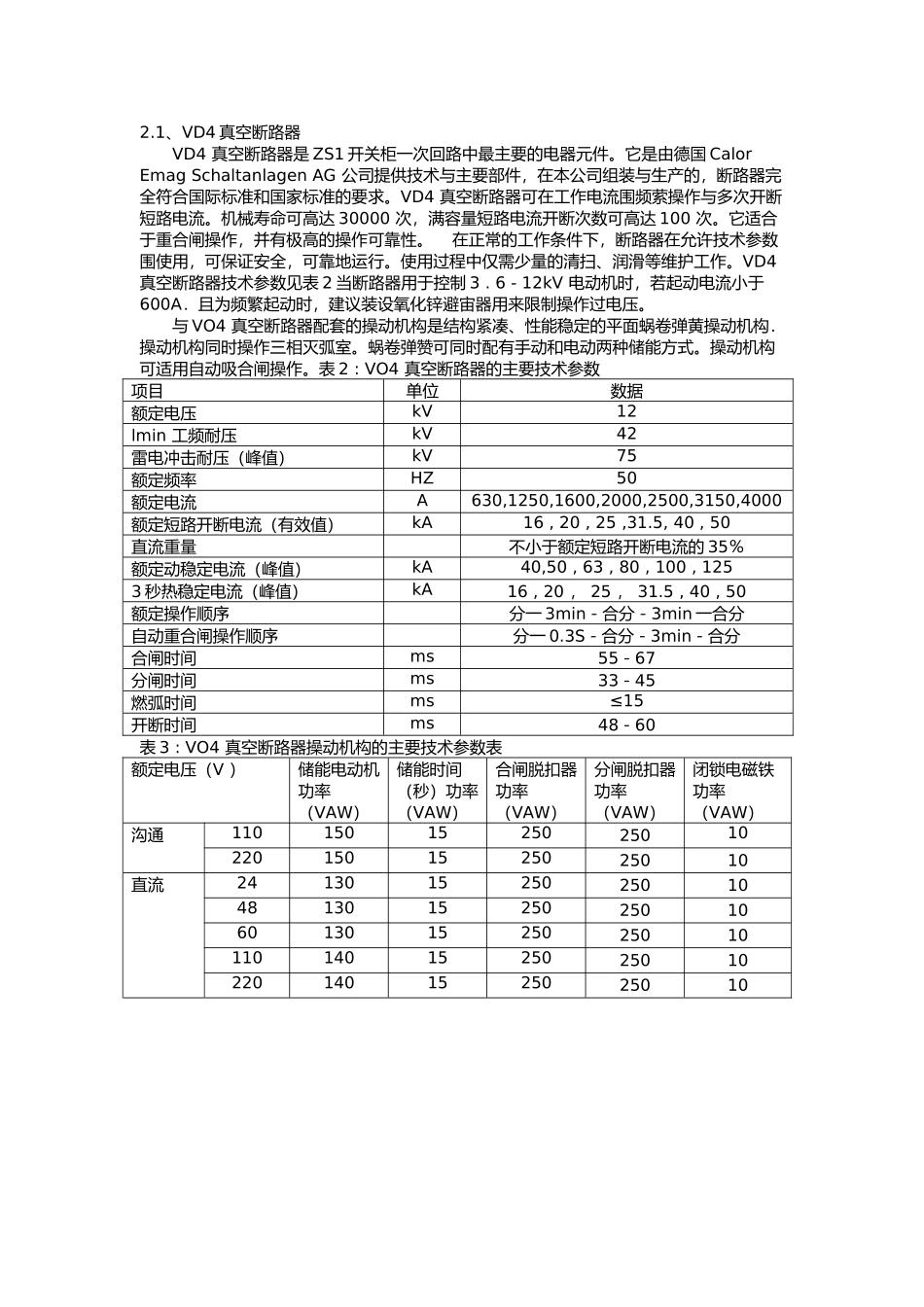

6KV 开关柜简介目录1、ZS1 开关柜技术参数2、一次回路主要电器元件简介2.1、VD4 真空断路器2.1.1、断路器本体的结构2.1.2、断路器操动机构的结构2.1.3、脱扣器、闭锁电磁铁和辅助开关2.1.4、功能2.1.5、调试与操作2.2、避雷器2.3、EK6 接地开关2.4、电流互感器和电压互感器2.5、二次元件3、ZS1 开关柜结构3.1、外壳、隔板和压力释放装置3.2、断路器室3.3、手车3.4、触指系统3.5、母线室3.6、电缆室3.7、低压室3.8、防止误操作的联锁装置4、一次接线 5、转检修操作程序5.1、操作程序5.2、检修后的操作程序1、ZS1 开关柜技术参数ZS1 开关柜技术参数（见表 1 ） 表 1 : ZS1 开关柜主要技术参数项目单位数据额定电压kV3.6-12lmin 工频耐压kV42雷电冲击耐压（峰值）kV75额定频率HZ50主母线额定电流A1600 , 2000 , 2500 , 3150 , 4000分支母线额定电流A630,1250,1600,2000,2500,3150,40003 秒热稳定电流（有效值）kA16 , 20 , 25 ,31.5, 40 , 50额定动稳定电流（峰值）kA40,50 , 63 , 80 , 100 , 125防护等级外壳 IP4X ，断路器室门打开 IP2X2、一次回路主要电器元件简介ZS1 开关柜中所选用的一次回路主要电器均是 ABB 德国 Calor Emag Schaltanlagen AG 公司研制，或采纳 ABB 集团所属公司生产的产品．或由 ABB 公司确认的厂商提供的产品．这样可保证 ZS1 开关柜技术性能指标的一致性，相互匹配，从而保证了 ZS1 开关柜为技术先进、性能稳定和安全可靠的配电设备。下面对 251 开关柜所选用的一次回路的主要电器元件作简要介绍，供选型时参考。更详细的说明请参阅相关的产品说明书。2.1、VD4 真空断路器 VD4 真空断路器是 ZS1 开关柜一次回路中最主要的电器元件。它是由德国 Calor Emag Schaltanlagen AG 公司提供技术与主要部件，在本公司组装与生产的，断路器完全符合国际标准和国家标准的要求。VD4 真空断路器可在工作电流围频萦操作与多次开断短路电流。机械寿命可高达 30000 次，满容量短路电流开断次数可高达 100 次。它适合于重合闸操作，并有极高的操作可靠性。 在正常的工作条件下，断路器在允许技术参数围使用，可保证安全，可靠地运行。使用过程中仅需少量的清扫、润滑等维护工作。VD4 真空断路器技术参数见表 2 当断路器用于控制 3 . 6 - 12kV 电动机时，若起动电流小于600A．且为频繁起动时，建议装设氧化锌避宙器用来限制操作过电压。与 VO4 真...
