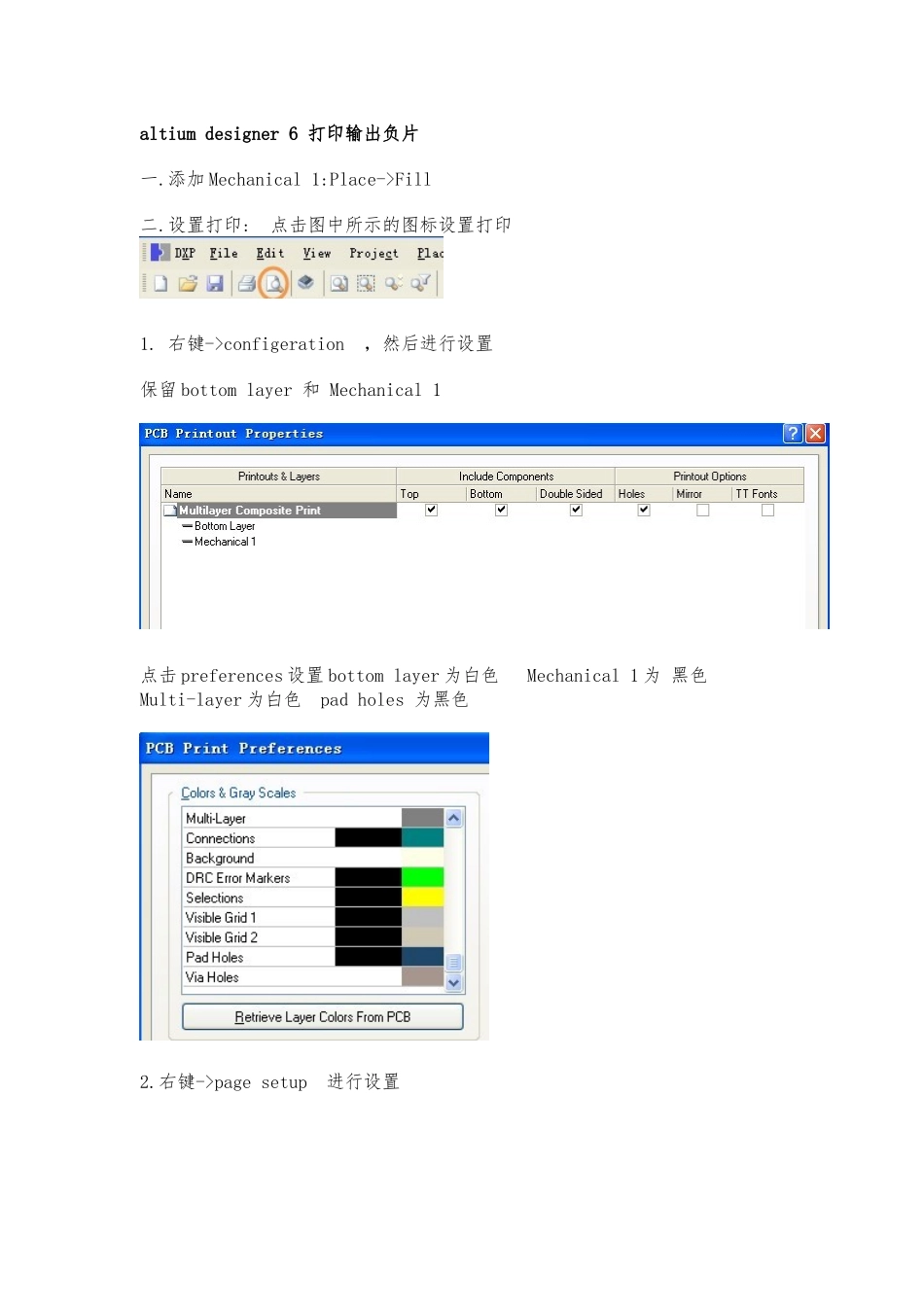

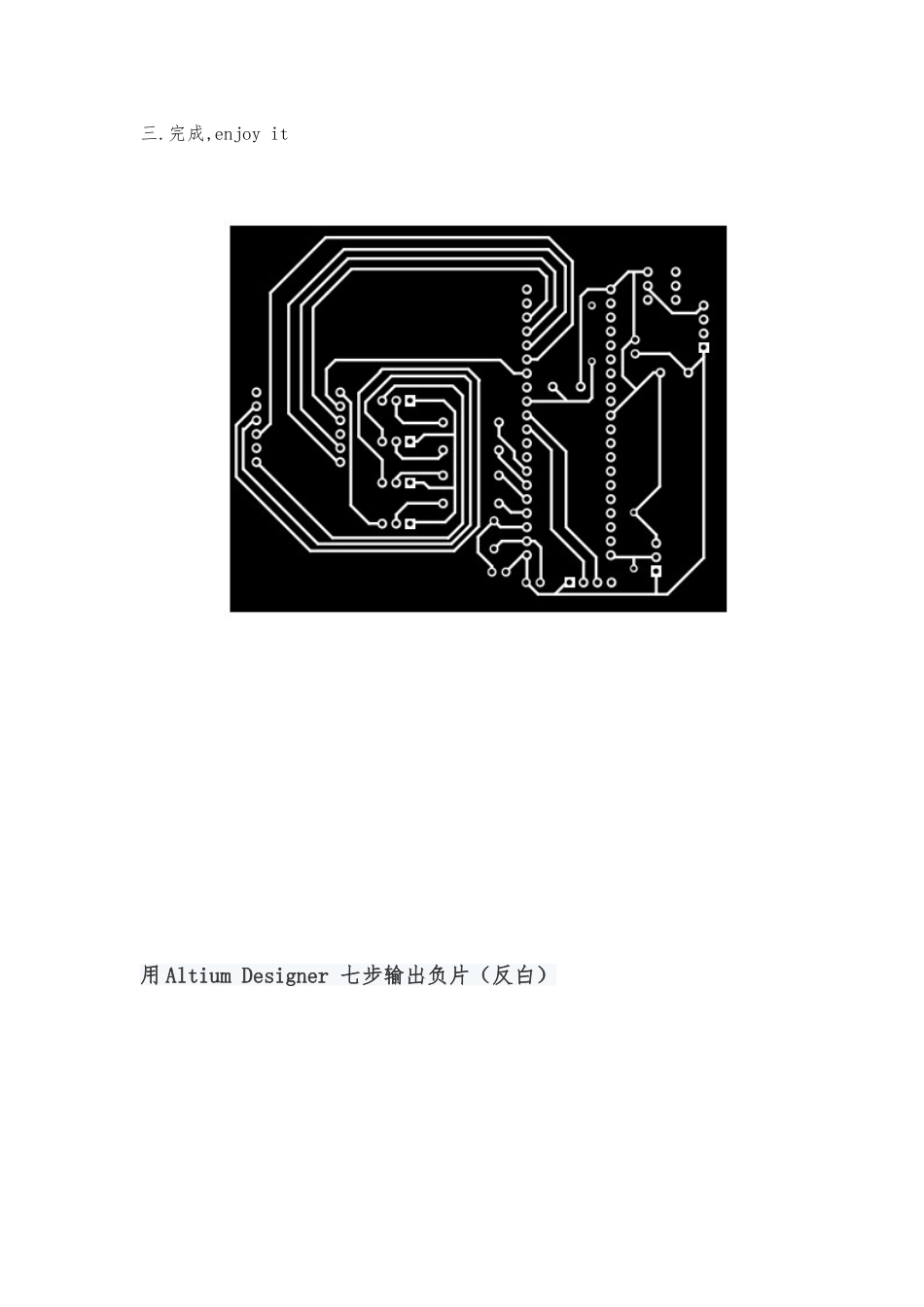

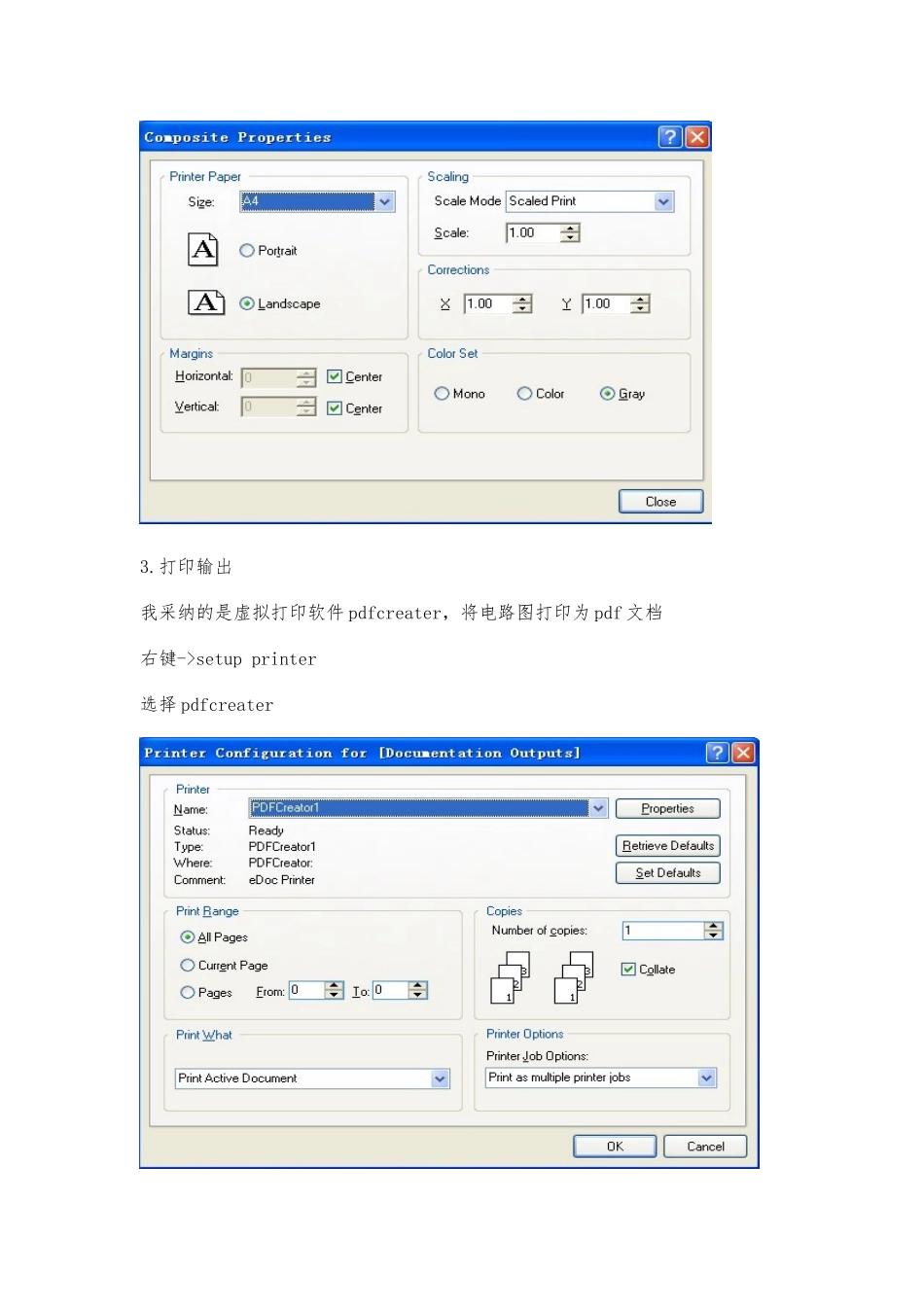

altium designer 6 打印输出负片一.添加 Mechanical 1:Place->Fill二.设置打印: 点击图中所示的图标设置打印 1. 右键->configeration ，然后进行设置保留 bottom layer 和 Mechanical 1点击 preferences 设置 bottom layer 为白色 Mechanical 1 为黑色 Multi-layer 为白色 pad holes 为黑色2.右键->page setup 进行设置 3.打印输出我采纳的是虚拟打印软件 pdfcreater，将电路图打印为 pdf 文档右键->setup printer选择 pdfcreater三.完成,enjoy it用 Altium Designer 七步输出负片（反白）
