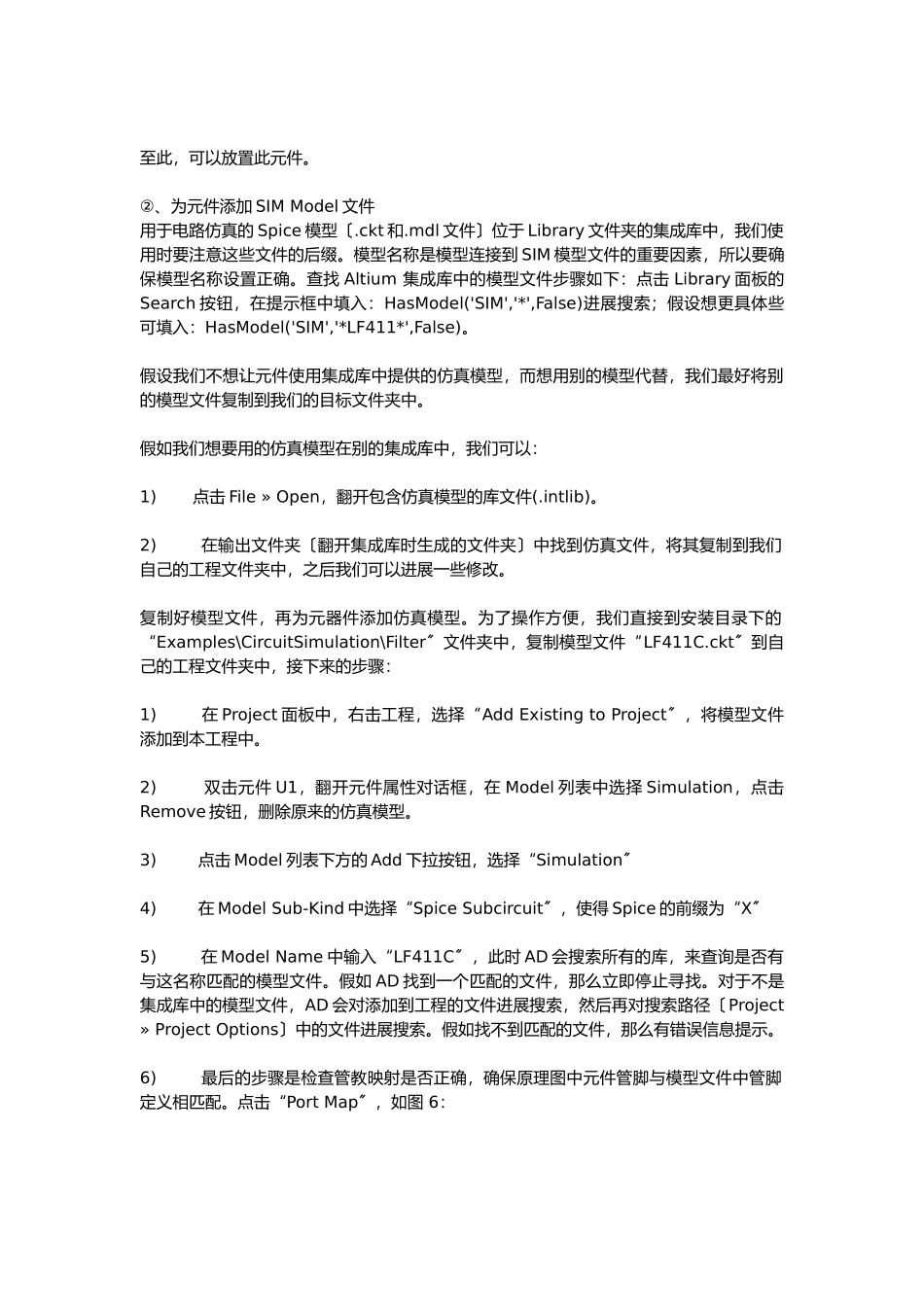

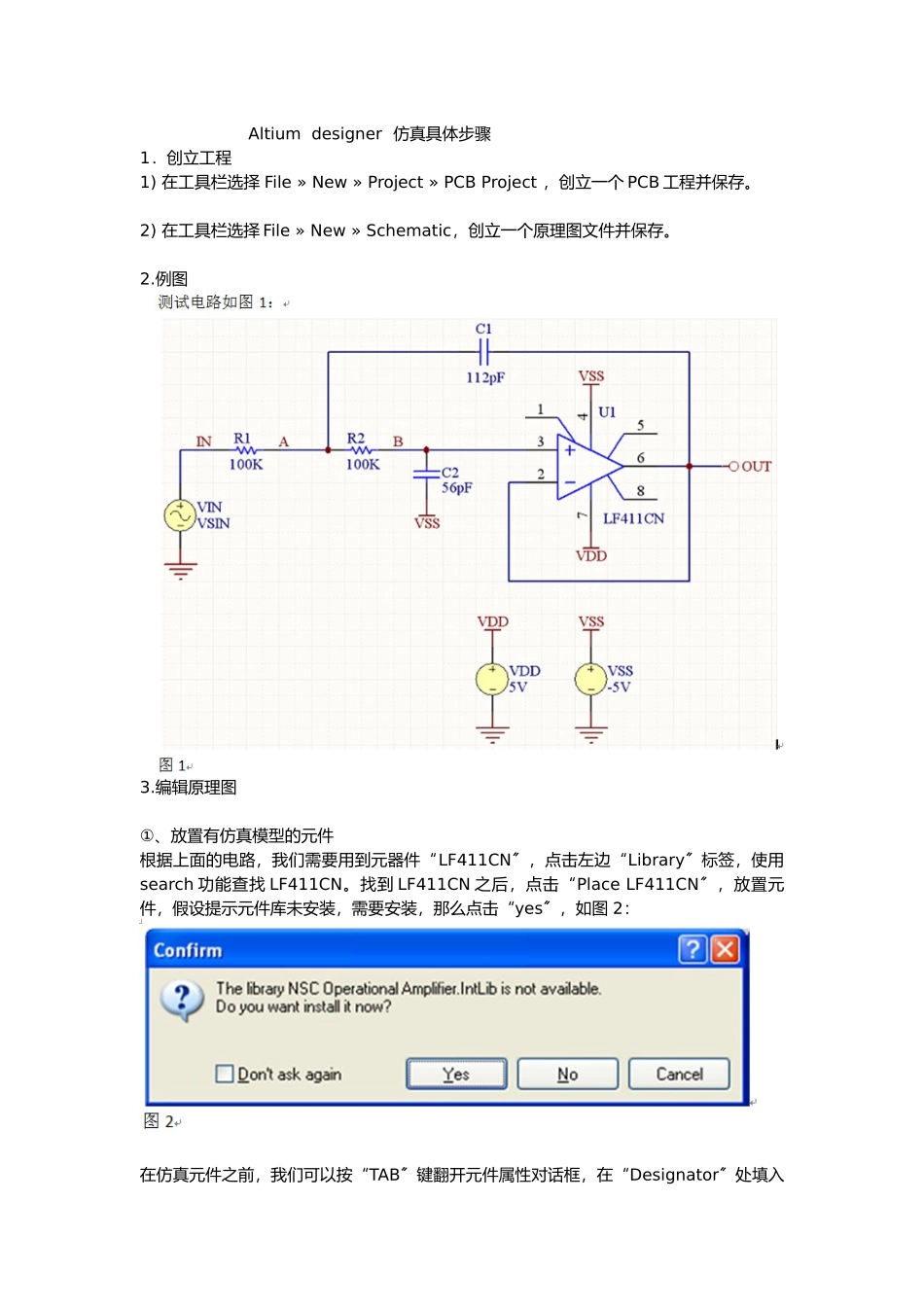

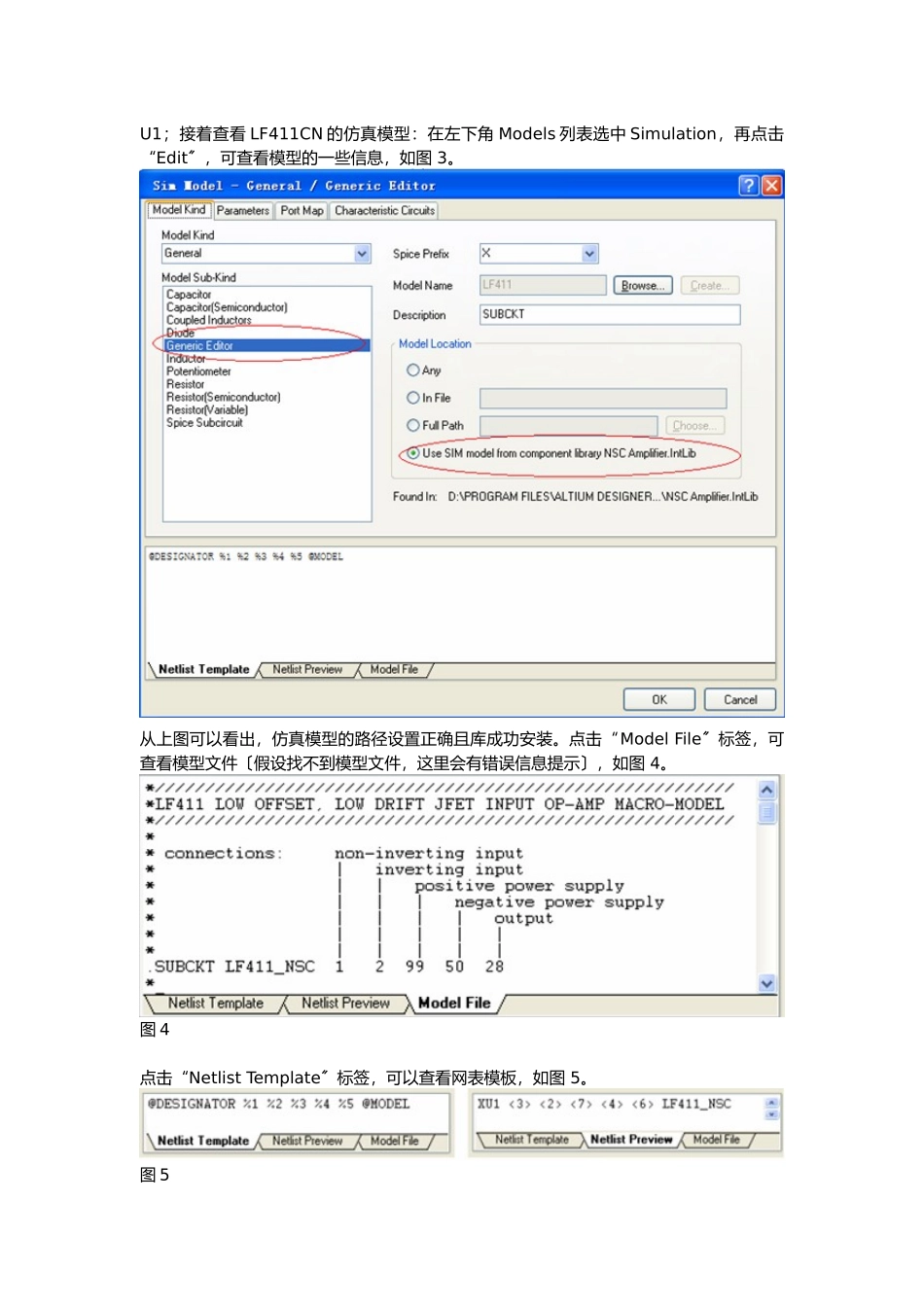

Altium designer 仿真具体步骤1．创立工程1) 在工具栏选择 File » New » Project » PCB Project ，创立一个 PCB 工程并保存。2) 在工具栏选择 File » New » Schematic，创立一个原理图文件并保存。2.例图3.编辑原理图①、放置有仿真模型的元件根据上面的电路，我们需要用到元器件“LF411CN〞，点击左边“Library〞标签，使用search 功能查找 LF411CN。找到 LF411CN 之后，点击“Place LF411CN〞，放置元件，假设提示元件库未安装，需要安装，那么点击“yes〞，如图 2：在仿真元件之前，我们可以按“TAB〞键翻开元件属性对话框，在“Designator〞处填入U1；接着查看 LF411CN 的仿真模型：在左下角 Models 列表选中 Simulation，再点击“Edit〞，可查看模型的一些信息，如图 3。从上图可以看出，仿真模型的路径设置正确且库成功安装。点击“Model File〞标签，可查看模型文件〔假设找不到模型文件，这里会有错误信息提示〕，如图 4。图 4点击“Netlist Template〞标签，可以查看网表模板，如图 5。图 5至此，可以放置此元件。②、为元件添加 SIM Model 文件用于电路仿真的 Spice 模型〔.ckt 和.mdl 文件〕位于 Library 文件夹的集成库中，我们使用时要注意这些文件的后缀。模型名称是模型连接到 SIM 模型文件的重要因素，所以要确保模型名称设置正确。查找 Altium 集成库中的模型文件步骤如下：点击 Library 面板的Search 按钮，在提示框中填入：HasModel('SIM','*',False)进展搜索；假设想更具体些可填入：HasModel('SIM','*LF411*',False)。假设我们不想让元件使用集成库中提供的仿真模型，而想用别的模型代替，我们最好将别的模型文件复制到我们的目标文件夹中。假如我们想要用的仿真模型在别的集成库中，我们可以：1) 点击 File » Open，翻开包含仿真模型的库文件(.intlib)。2) 在输出文件夹〔翻开集成库时生成的文件夹〕中找到仿真文件，将其复制到我们自己的工程文件夹中，之后我们可以进展一些修改。复制好模型文件，再为元器件添加仿真模型。为了操作方便，我们直接到安装目录下的“Examples\CircuitSimulation\Filter〞文件夹中，复制模型文件“LF411C.ckt〞到自己的工程文件夹中，接下来的步骤：1) 在 Project 面板中，右击工程，选择“Add Existing to Project〞，将模型文件添加到本工程中。2) 双击元件 U1，翻开元件属性对话框，在 Model 列表中选择 Simu...
