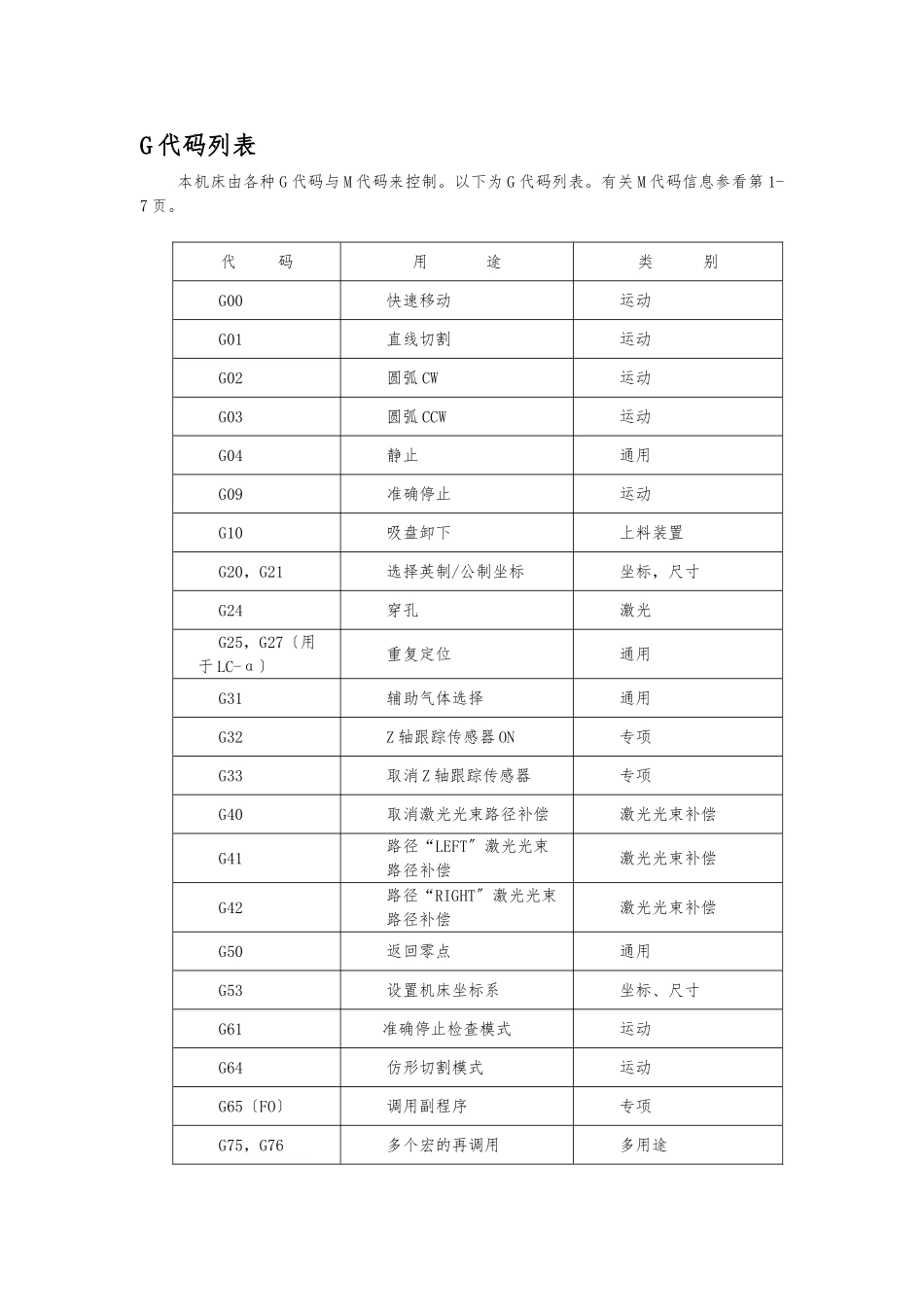

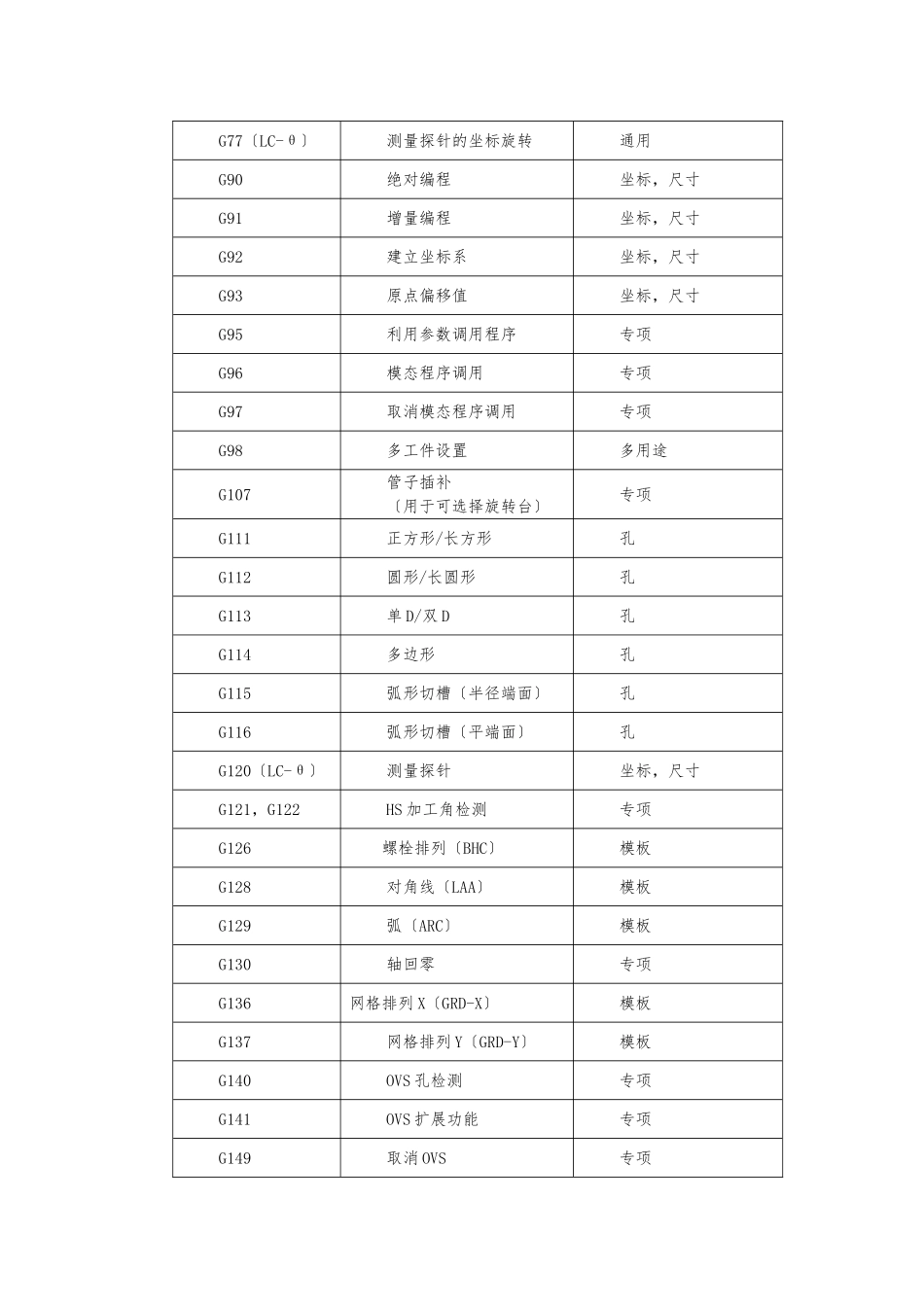

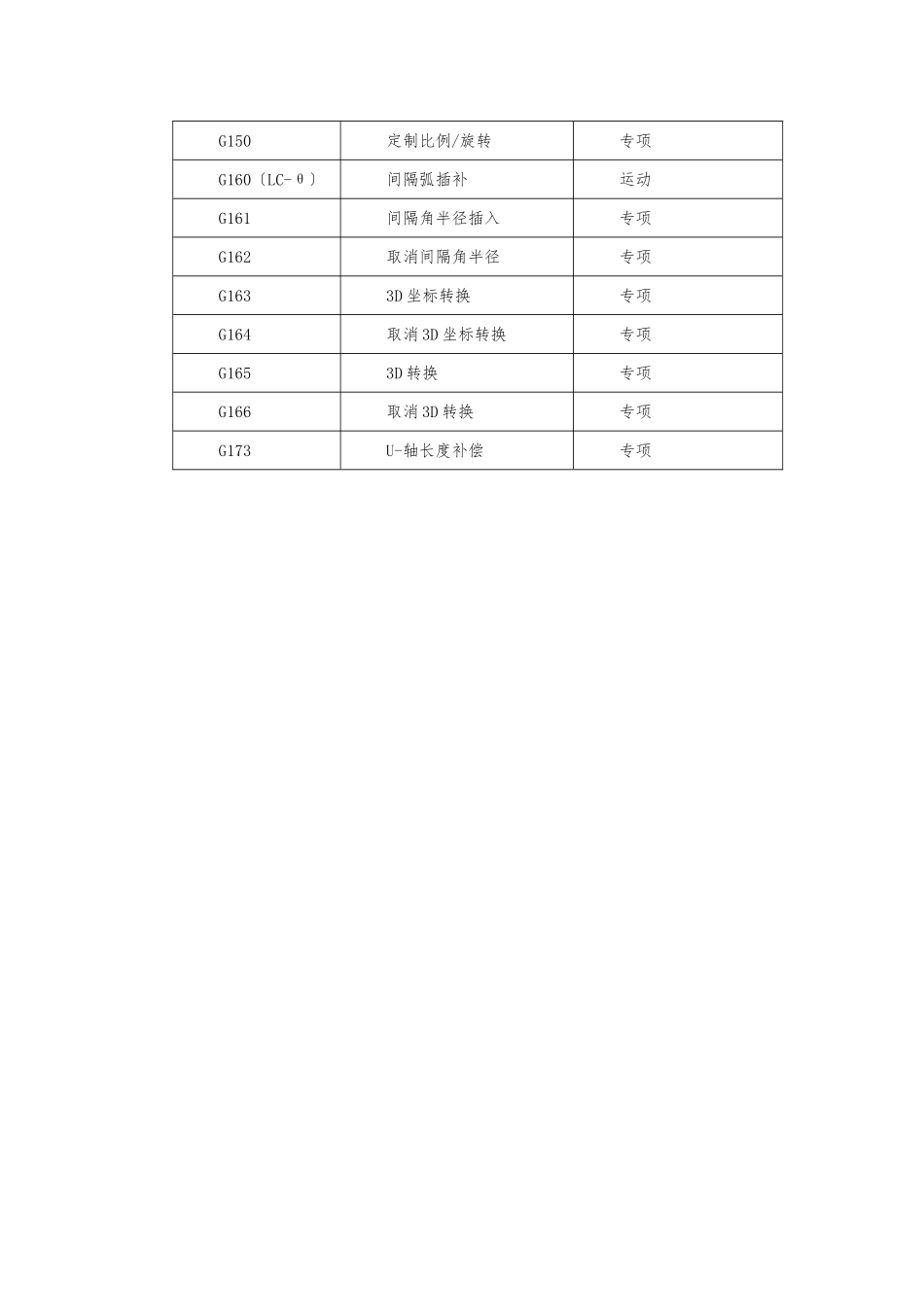

G 代码列表本机床由各种 G 代码与 M 代码来控制。以下为 G 代码列表。有关 M 代码信息参看第 1-7 页。代 码用 途类 别G00快速移动运动G01直线切割运动G02圆弧 CW运动G03圆弧 CCW运动G04静止通用G09准确停止运动G10吸盘卸下上料装置G20，G21选择英制/公制坐标坐标，尺寸G24穿孔激光G25，G27〔用于 LC-α〕重复定位通用G31辅助气体选择通用G32Z 轴跟踪传感器 ON专项G33取消 Z 轴跟踪传感器专项G40取消激光光束路径补偿激光光束补偿G41路径“LEFT〞激光光束路径补偿激光光束补偿G42路径“RIGHT〞激光光束路径补偿激光光束补偿G50返回零点通用G53设置机床坐标系坐标、尺寸G61准确停止检查模式运动G64仿形切割模式运动G65〔FO〕调用副程序专项G75，G76多个宏的再调用多用途G77〔LC-θ〕测量探针的坐标旋转通用G90绝对编程坐标，尺寸G91增量编程坐标，尺寸G92建立坐标系坐标，尺寸G93原点偏移值坐标，尺寸G95利用参数调用程序专项G96模态程序调用专项G97取消模态程序调用专项G98多工件设置多用途G107管子插补〔用于可选择旋转台〕专项G111正方形/长方形孔G112圆形/长圆形孔G113单 D/双 D孔G114多边形孔G115弧形切槽〔半径端面〕孔G116弧形切槽〔平端面〕孔G120〔LC-θ〕测量探针坐标，尺寸G121，G122HS 加工角检测专项G126螺栓排列〔BHC〕模板G128对角线〔LAA〕模板G129弧〔ARC〕模板G130轴回零专项G136网格排列 X〔GRD-X〕模板G137网格排列 Y〔GRD-Y〕模板G140OVS 孔检测专项G141OVS 扩展功能专项G149取消 OVS专项G150定制比例/旋转专项G160〔LC-θ〕间隔弧插补运动G161间隔角半径插入专项G162取消间隔角半径专项G1633D 坐标转换专项G164取消 3D 坐标转换专项G1653D 转换专项G166取消 3D 转换专项G173U-轴长度补偿专项M 代码列表M 代码用 途类 别M00程序停止通用 M 代码M02程序完毕通用 M 代码M10，M11〔LC-α〕工件夹紧/松开专项M20-M29〔LC-α〕可检测材料厚度专项M30完毕程序并返回程序开始处通用 M 代码M33〔LC-β/LC-α〕吸盘装载/工件上料上下料装置M34〔LC-β〕板式卸料上下料装置M55〔LC-β〕取消镜像上下料装置M65〔LC-α〕储藏功能上下料装置M80，M81〔LC-α〕工件槽开/关通用 M 代码M96调用副程序通用 M 代码M97完毕副程序通用 M 代码M99〔用于 FO〕完毕副程序通用 M 代码M100激光模式 ON激光M101激光模式 OFF激光M102材料指定激光M103穿孔模式，启动切割模式激光M104取消切割模式...
