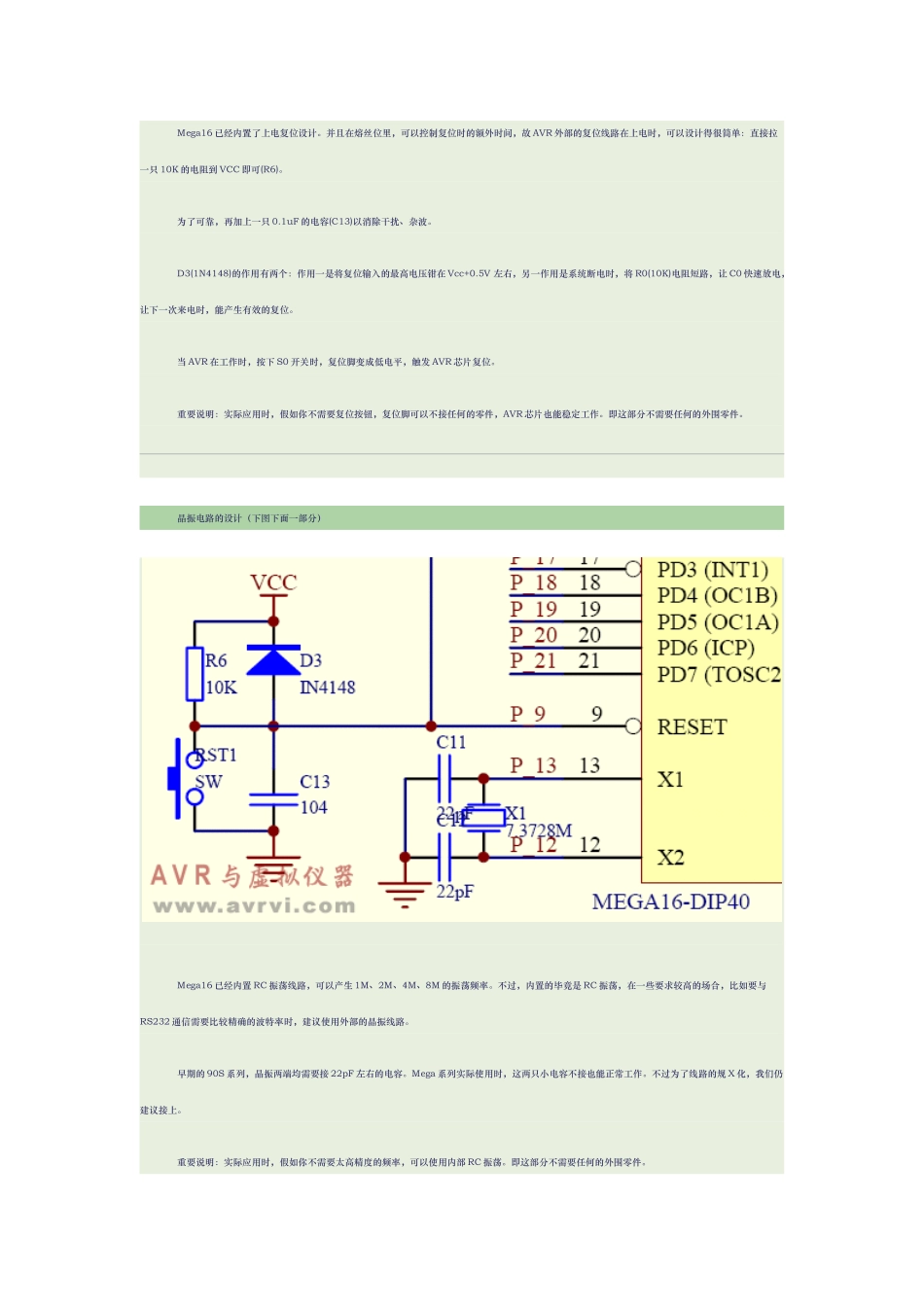

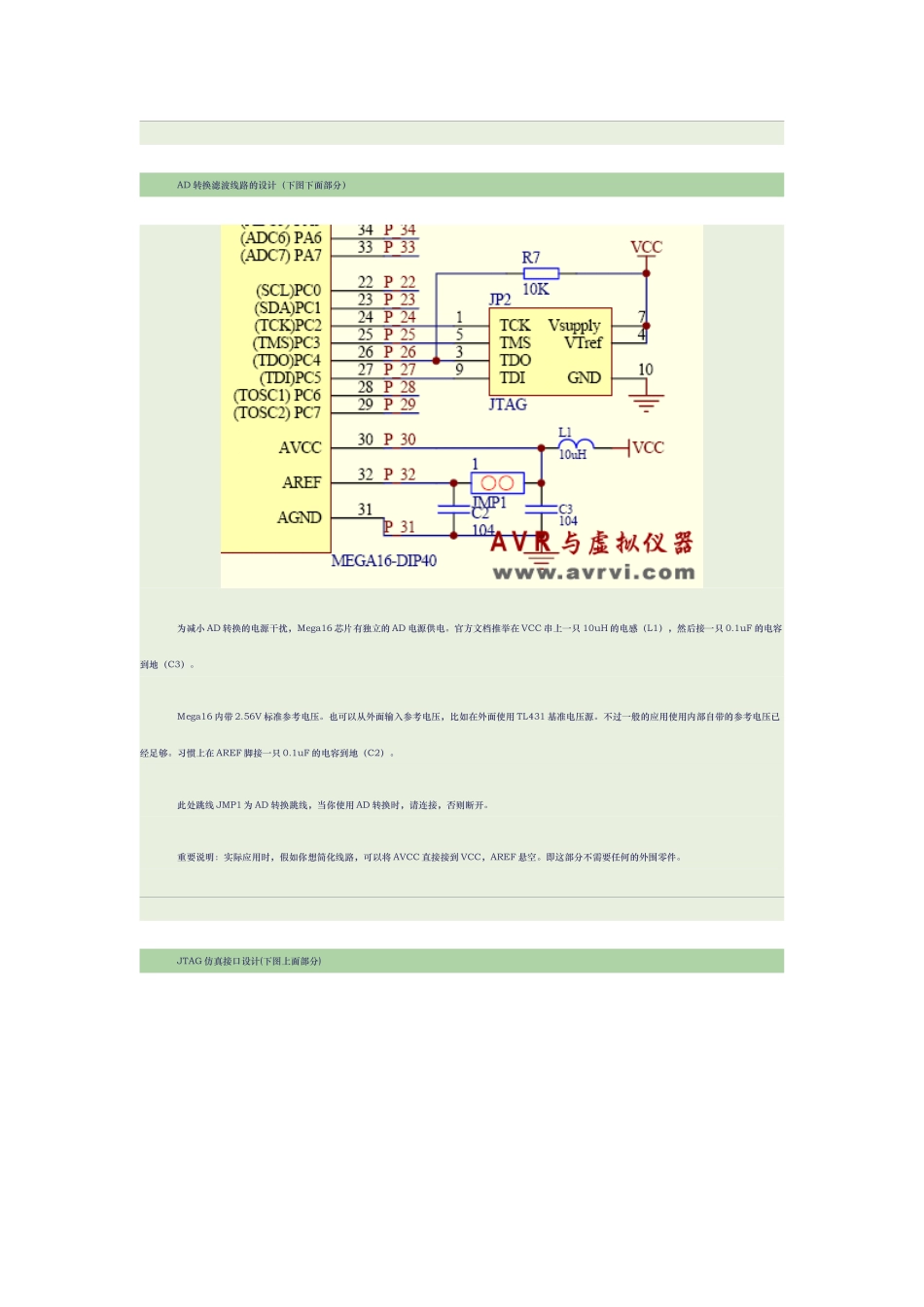

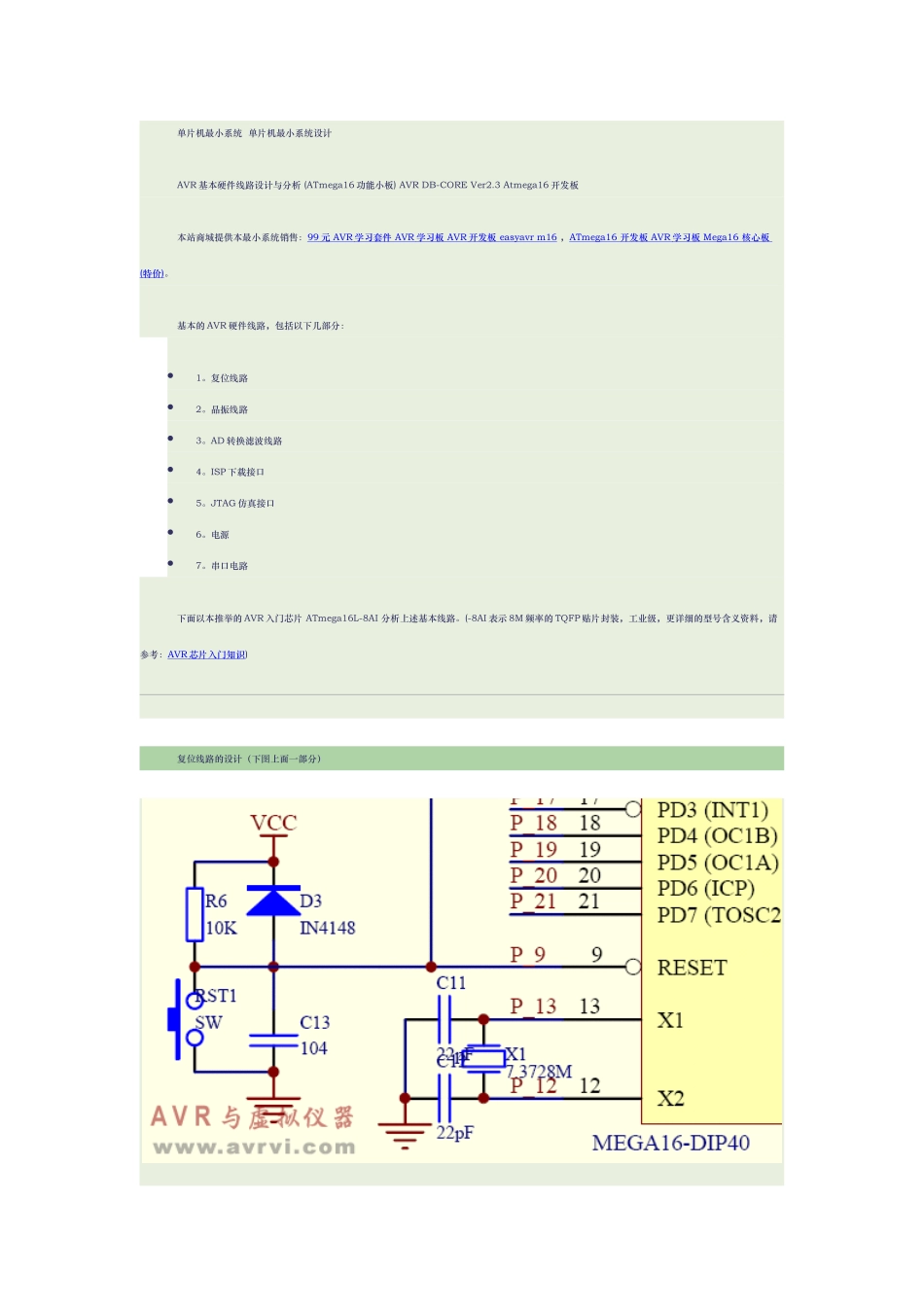

单片机最小系统 单片机最小系统设计AVR 基本硬件线路设计与分析 (ATmega16 功能小板) AVR DB-CORE Ver2.3 Atmega16 开发板本站商城提供本最小系统销售：99 元 AVR 学习套件 AVR 学习板 AVR 开发板 easyavr m16 ，ATmega16 开发板 AVR 学习板 Mega16 核心板 ( 特价 ) 。基本的 AVR 硬件线路，包括以下几部分：1。复位线路 2。晶振线路 3。AD 转换滤波线路 4。ISP 下载接口 5。JTAG 仿真接口 6。电源 7。串口电路 下面以本推举的 AVR 入门芯片 ATmega16L-8AI 分析上述基本线路。(-8AI 表示 8M 频率的 TQFP 贴片封装，工业级，更详细的型号含义资料，请参考：AVR 芯片入门知识 ) 复位线路的设计（下图上面一部分）Mega16 已经内置了上电复位设计。并且在熔丝位里，可以控制复位时的额外时间，故 AVR 外部的复位线路在上电时，可以设计得很简单：直接拉一只 10K 的电阻到 VCC 即可(R6)。为了可靠，再加上一只 0.1uF 的电容(C13)以消除干扰、杂波。D3(1N4148)的作用有两个：作用一是将复位输入的最高电压钳在 Vcc+0.5V 左右，另一作用是系统断电时，将 R0(10K)电阻短路，让 C0 快速放电，让下一次来电时，能产生有效的复位。当 AVR 在工作时，按下 S0 开关时，复位脚变成低电平，触发 AVR 芯片复位。重要说明：实际应用时，假如你不需要复位按钮，复位脚可以不接任何的零件，AVR 芯片也能稳定工作。即这部分不需要任何的外围零件。晶振电路的设计（下图下面一部分）Mega16 已经内置 RC 振荡线路，可以产生 1M、2M、4M、8M 的振荡频率。不过，内置的毕竟是 RC 振荡，在一些要求较高的场合，比如要与RS232 通信需要比较精确的波特率时，建议使用外部的晶振线路。早期的 90S 系列，晶振两端均需要接 22pF 左右的电容。Mega 系列实际使用时，这两只小电容不接也能正常工作。不过为了线路的规 X 化，我们仍建议接上。重要说明：实际应用时，假如你不需要太高精度的频率，可以使用内部 RC 振荡。即这部分不需要任何的外围零件。AD 转换滤波线路的设计（下图下面部分）为减小 AD 转换的电源干扰，Mega16 芯片有独立的 AD 电源供电。官方文档推举在 VCC 串上一只 10uH 的电感（L1），然后接一只 0.1uF 的电容到地（C3）。Mega16 内带 2.56V 标准参考电压。也可以从外面输入参考电压，比如在外面使用 TL431 基准电压源。不过一般的应...
