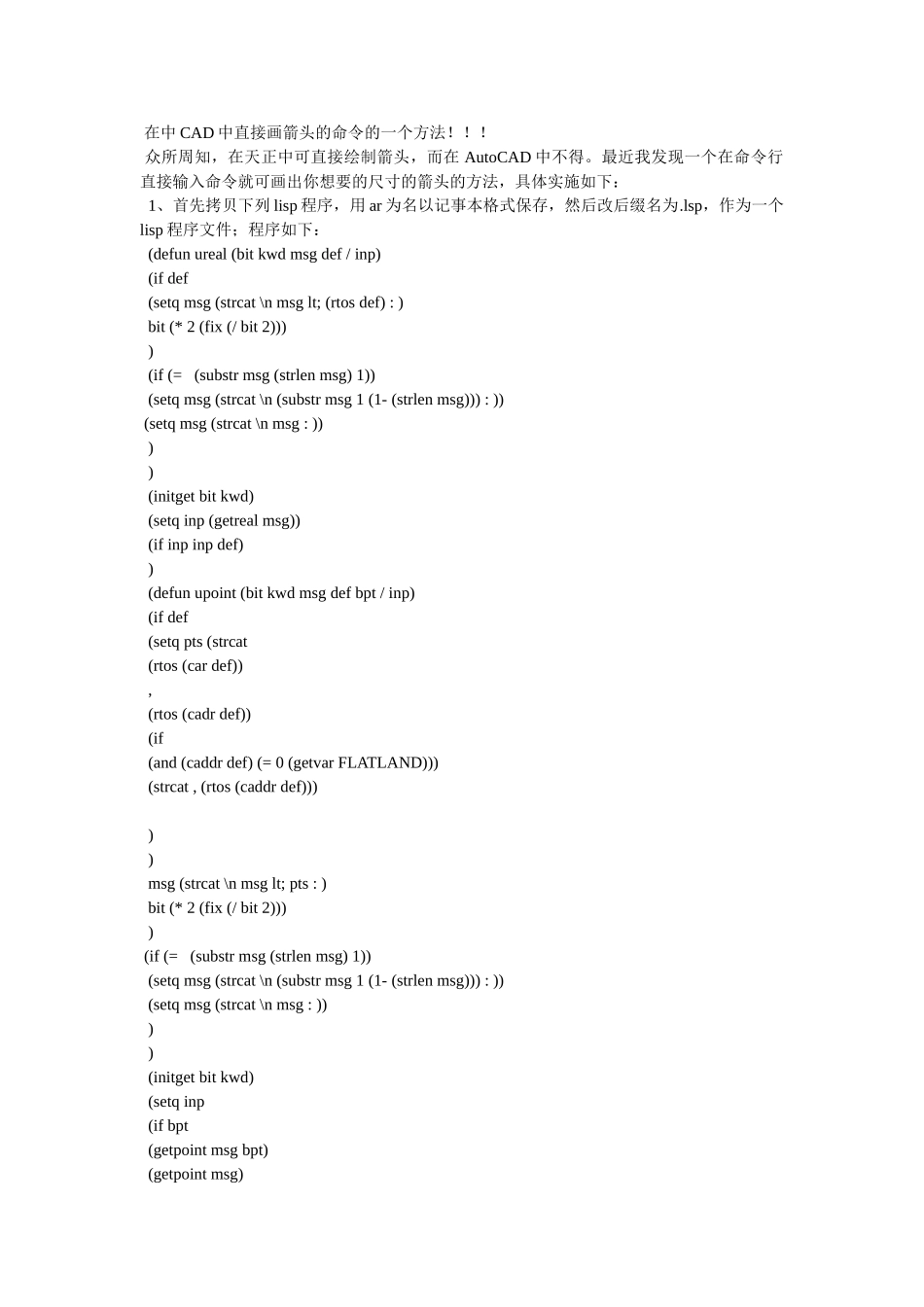

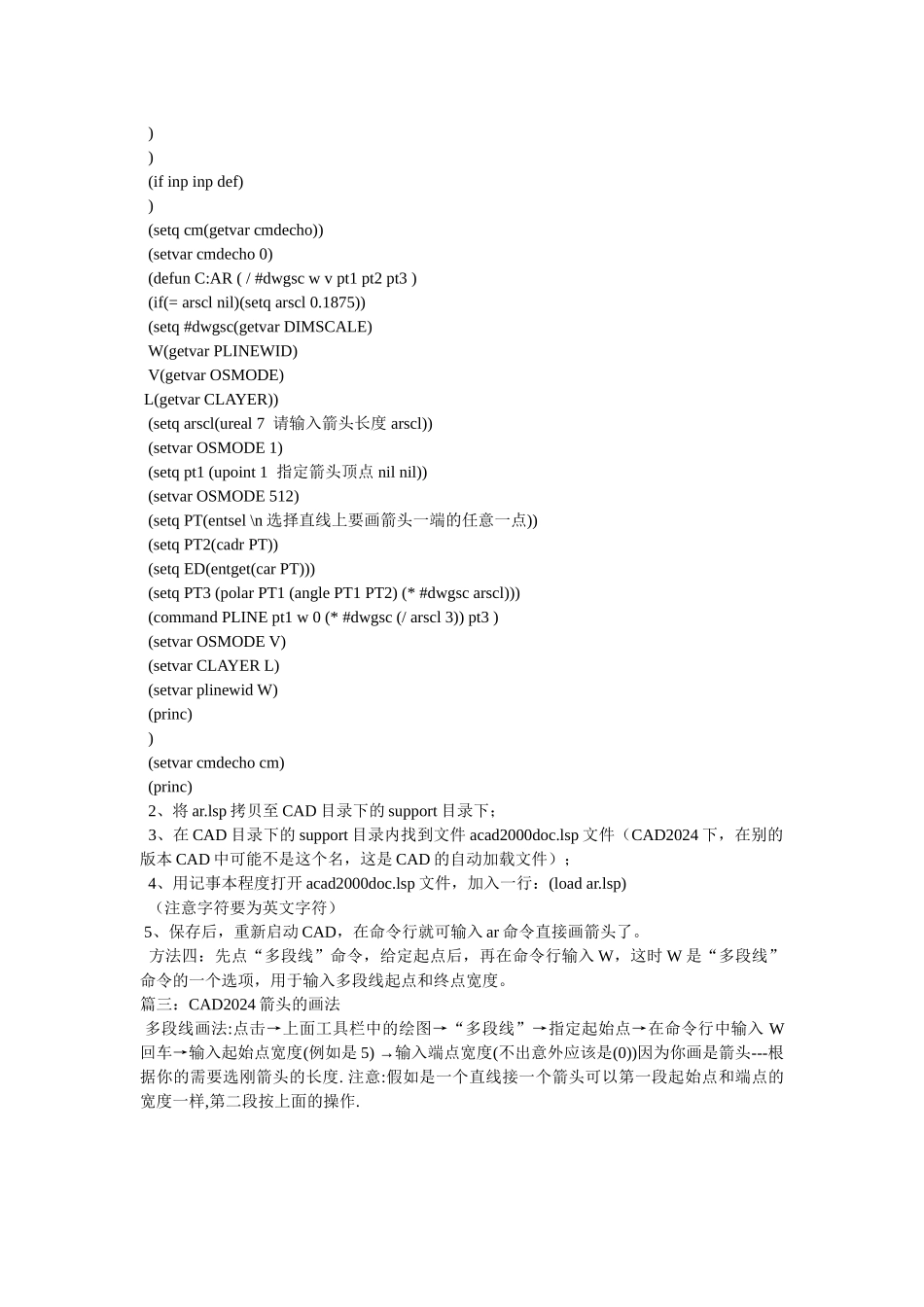

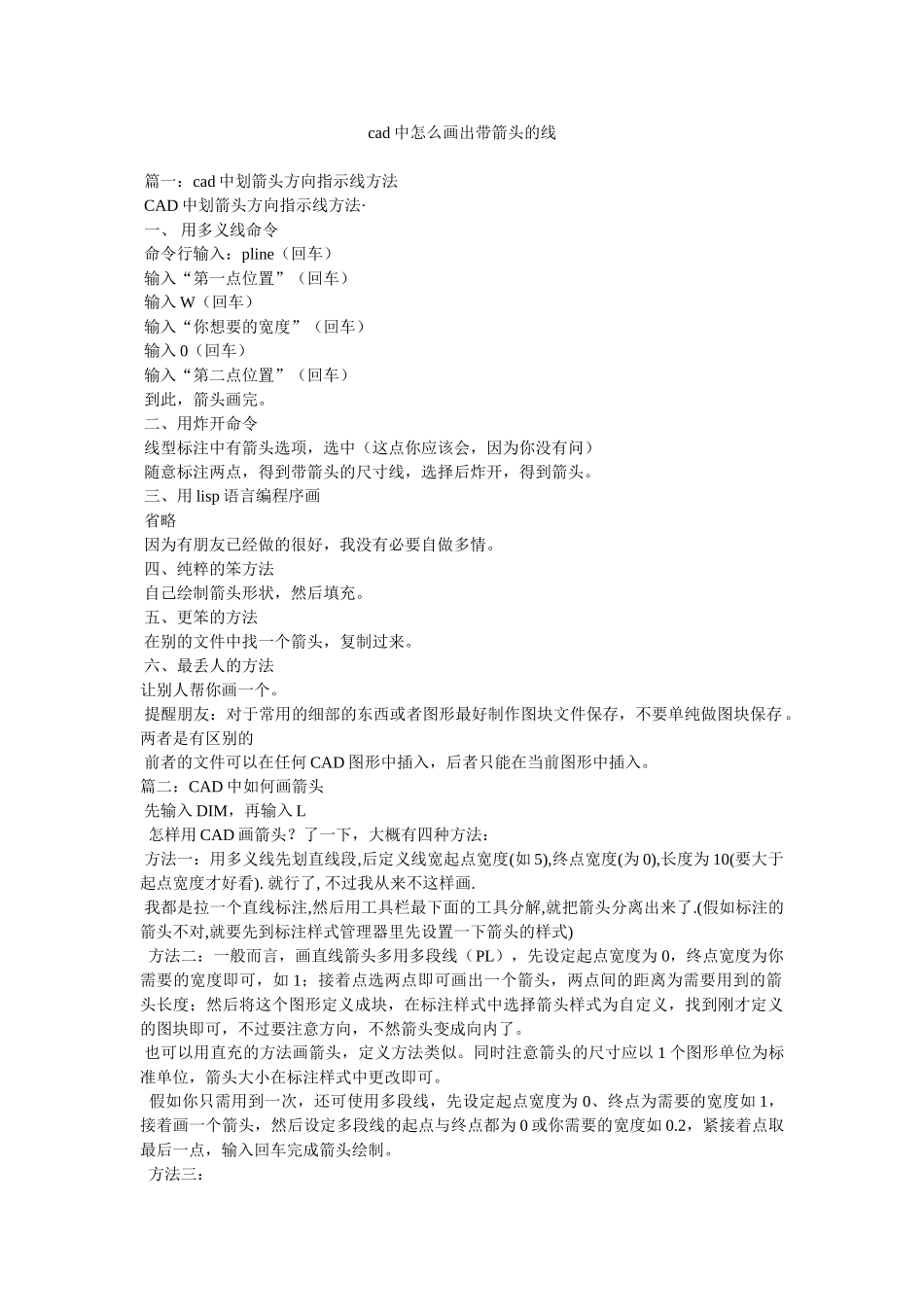

cad 中怎么画出带箭头的线 篇一：cad 中划箭头方向指示线方法 CAD 中划箭头方向指示线方法· 一、 用多义线命令 命令行输入：pline（回车） 输入“第一点位置”（回车） 输入 W（回车） 输入“你想要的宽度”（回车） 输入 0（回车） 输入“第二点位置”（回车） 到此，箭头画完。 二、用炸开命令 线型标注中有箭头选项，选中（这点你应该会，因为你没有问） 随意标注两点，得到带箭头的尺寸线，选择后炸开，得到箭头。 三、用 lisp 语言编程序画 省略 因为有朋友已经做的很好，我没有必要自做多情。 四、纯粹的笨方法 自己绘制箭头形状，然后填充。 五、更笨的方法 在别的文件中找一个箭头，复制过来。 六、最丢人的方法让别人帮你画一个。 提醒朋友：对于常用的细部的东西或者图形最好制作图块文件保存，不要单纯做图块保存。两者是有区别的 前者的文件可以在任何 CAD 图形中插入，后者只能在当前图形中插入。篇二：CAD 中如何画箭头 先输入 DIM，再输入 L 怎样用 CAD 画箭头？了一下，大概有四种方法： 方法一：用多义线先划直线段,后定义线宽起点宽度(如 5),终点宽度(为 0),长度为 10(要大于起点宽度才好看). 就行了, 不过我从来不这样画. 我都是拉一个直线标注,然后用工具栏最下面的工具分解,就把箭头分离出来了.(假如标注的箭头不对,就要先到标注样式管理器里先设置一下箭头的样式) 方法二：一般而言，画直线箭头多用多段线（PL），先设定起点宽度为 0，终点宽度为你需要的宽度即可，如 1；接着点选两点即可画出一个箭头，两点间的距离为需要用到的箭头长度；然后将这个图形定义成块，在标注样式中选择箭头样式为自定义，找到刚才定义的图块即可，不过要注意方向，不然箭头变成向内了。 也可以用直充的方法画箭头，定义方法类似。同时注意箭头的尺寸应以 1 个图形单位为标准单位，箭头大小在标注样式中更改即可。 假如你只需用到一次，还可使用多段线，先设定起点宽度为 0、终点为需要的宽度如 1，接着画一个箭头，然后设定多段线的起点与终点都为 0 或你需要的宽度如 0.2，紧接着点取最后一点，输入回车完成箭头绘制。 方法三： 在中 CAD 中直接画箭头的命令的一个方法！！！ 众所周知，在天正中可直接绘制箭头，而在 AutoCAD 中不得。最近我发现一个在命令行直接输入命令就可画出你想要的尺寸的箭头的方法，具体实施如下： 1、首先拷贝下列 lisp 程序，用 ar 为名...
