CAD制图各种快捷键

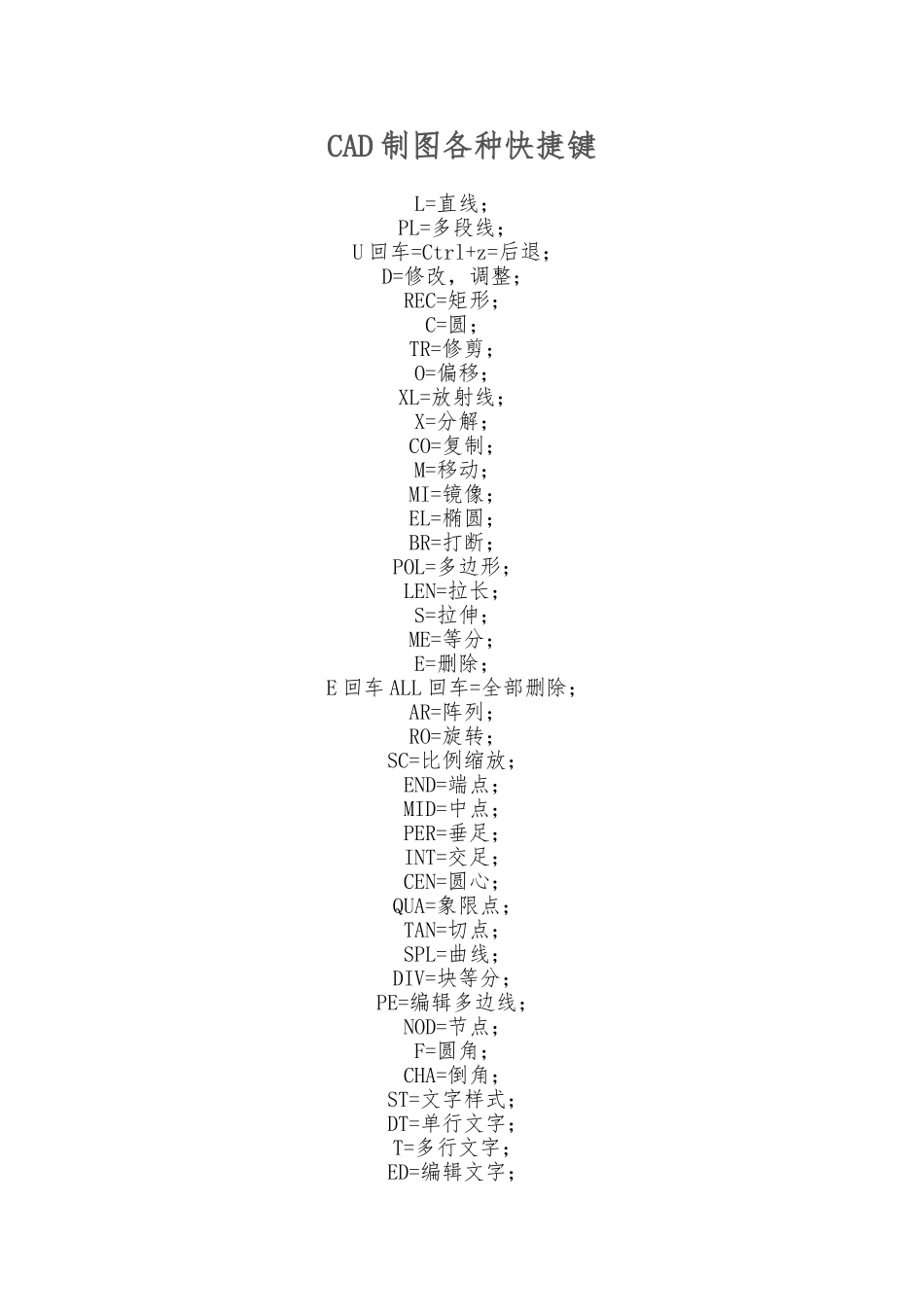

CAD制图各种快捷键_第1页
1/4

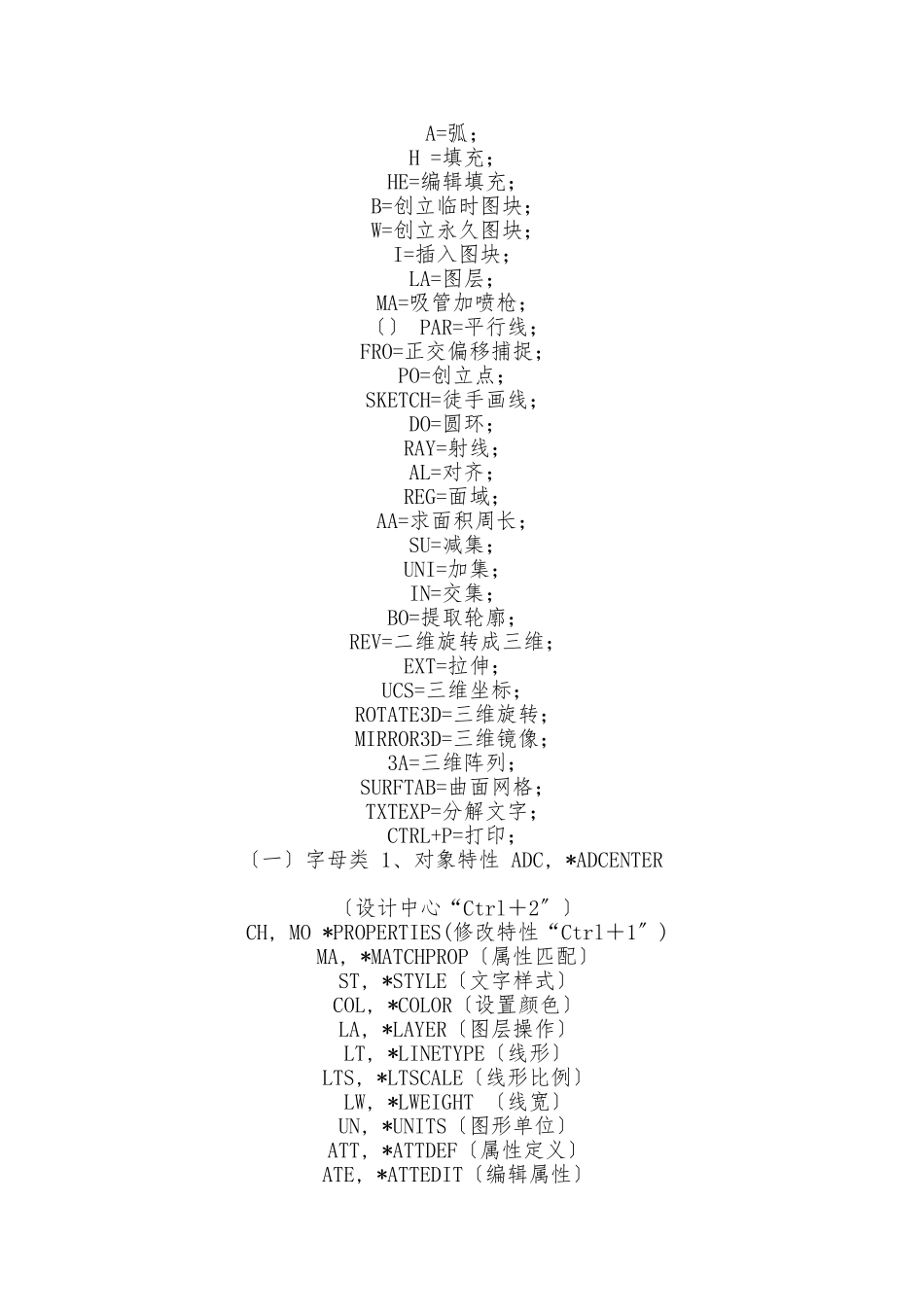

CAD制图各种快捷键_第2页
2/4

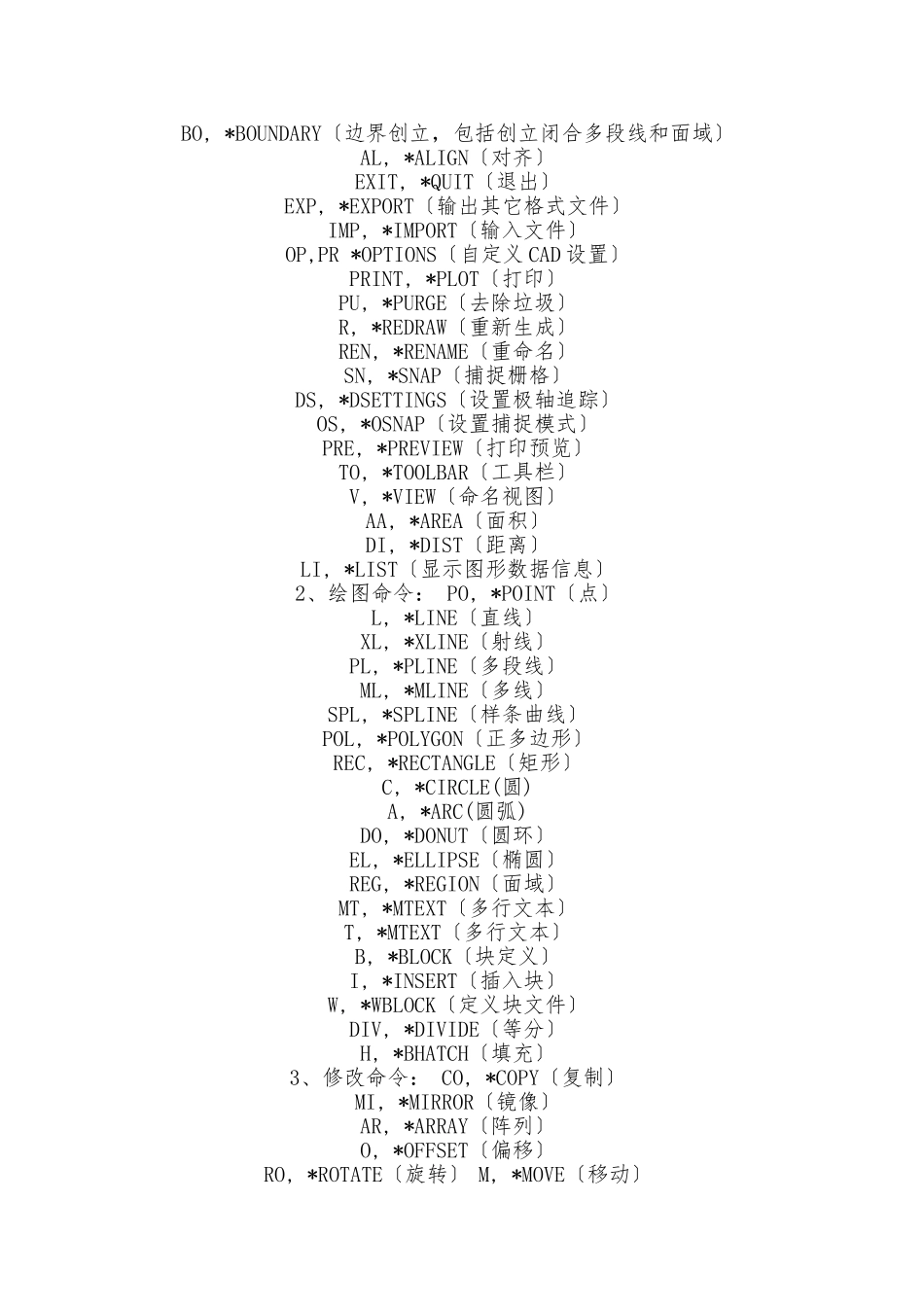

CAD制图各种快捷键_第3页
3/4
CAD 制图各种快捷键L=直线; PL=多段线; U 回车=Ctrl+z=后退; D=修改,调整; REC=矩形; C=圆; TR=修剪; O=偏移; XL=放射线; X=分解; CO=复制; M=移动; MI=镜像; EL=椭圆; BR=打断; POL=多边形; LEN=拉长; S=拉伸; ME=等分; E=删除; E 回车 ALL 回车=全部删除; AR=阵列; RO=旋转; SC=比例缩放; END=端点; MID=中点; PER=垂足; INT=交足; CEN=圆心; QUA=象限点; TAN=切点; SPL=曲线; DIV=块等分; PE=编辑多边线; NOD=节点; F=圆角; CHA=倒角; ST=文字样式; DT=单行文字; T=多行文字; ED=编辑文字; A=弧; H =填充; HE=编辑填充; B=创立临时图块; W=创立永久图块; I=插入图块; LA=图层; MA=吸管加喷枪; 〔〕 PAR=平行线; FRO=正交偏移捕捉; PO=创立点; SKETCH=徒手画线; DO=圆环; RAY=射线; AL=对齐; REG=面域; AA=求面积周长; SU=减集; UNI=加集; IN=交集; BO=提取轮廓; REV=二维旋转成三维; EXT=拉伸; UCS=三维坐标; ROTATE3D=三维旋转; MIRROR3D=三维镜像; 3A=三维阵列; SURFTAB=曲面网格; TXTEXP=分解文字; CTRL+P=打印; 〔一〕字母类 1、对象特性 ADC, *ADCENTER 〔设计中心“Ctrl+2〞〕 CH, MO *PROPERTIES(修改特性“Ctrl+1〞) MA, *MATCHPROP〔属性匹配〕 ST, *STYLE〔文字样式〕 COL, *COLOR〔设置颜色〕 LA, *LAYER〔图层操作〕 LT, *LINETYPE〔线形〕 LTS, *LTSCALE〔线形比例〕 LW, *LWEIGHT 〔线宽〕 UN, *UNITS〔图形单位〕 ATT, *ATTDEF〔属性定义〕 ATE, *ATTEDIT〔编辑属性〕 BO, *BOUNDARY〔边界创立,包括创立闭合多段线和面域〕 AL, *ALIGN〔对齐〕 EXIT, *QUIT〔退出〕 EXP, *EXPORT〔输出其它格式文件〕 IMP, *IMPORT〔输入文件〕 OP,PR *OPTIONS〔自定义 CAD 设置〕 PRINT, *PLOT〔打印〕 PU, *PURGE〔去除垃圾〕 R, *REDRAW〔重新生成〕 REN, *RENAME〔重命名〕 SN, *SNAP〔捕捉栅格〕 DS, *DSETTINGS〔设置极轴追踪〕 OS, *OSNAP〔设置捕捉模式〕 PRE, *PREVIEW〔打印预览〕 TO, *TOOLBAR〔工具栏〕 V, *VIEW〔命名视图〕 AA, *AREA〔面积〕 DI, *DIST〔距离〕 LI, *LIST〔显示图形数据信息〕 2、绘图命令: PO, *POINT〔点〕 L, *LINE〔直线〕 XL, *XLINE〔射线〕 PL, *PLINE〔多...
