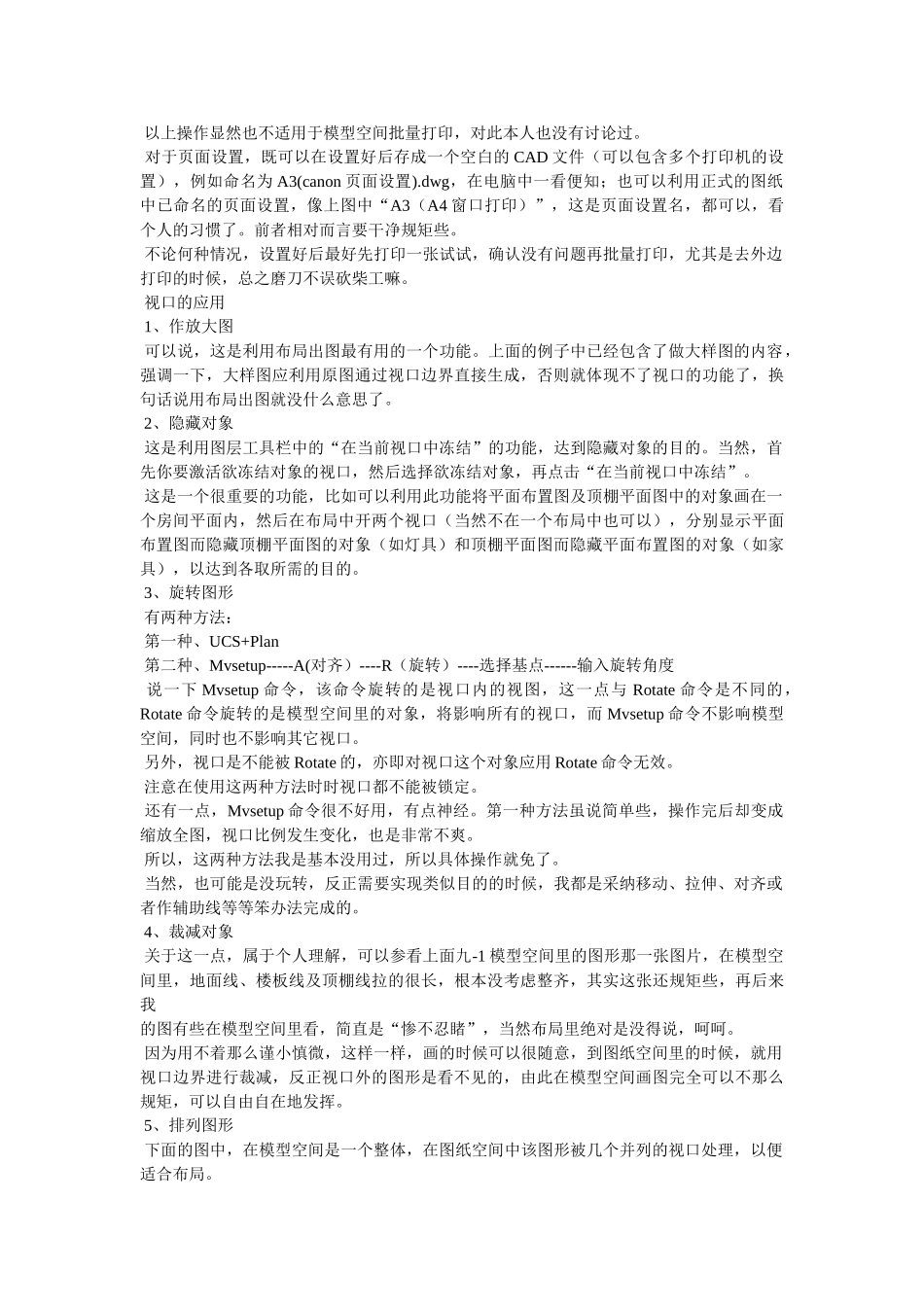

cad 布局怎么批量打印成 PDF 格式 篇一：cad 布局问题及批量打印图纸 一、 模板文件 1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。 2、在模板文件中一般应做好以下设置： 单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型。 3、命名：按图幅大小命名，例如 A3.dwt，A2.dwt 等。 4、位置：模板文件建议放在 AutoCAD 安装目录下，便于查找，可以在选项对话框里进行更改。见下图。 二、 文字与文字样式 记住几个原则： 1、尽量少用字体，一般三、四种足矣。而且尽量使用 SHX 字体，少用 TTF 字体。 2、SHX 我用的是 gbcbig.shx+gbenor.shx 组合，这两种字体在 2000 版以上的 CAD 中都有，方便图形交换，用于标注字体、引线标注字体、一般性注释、说明。 3、TTF 我用的是宋体和黑体两种，没什么好说的，Windows 自带的，用于写图名、索引和详图符号里的字母与数字、房间名等需要醒目的地方。 4、文字样式名称最好用大字体本身的文件名，便于识别，例如：文字样式 gbcbig，表示gbcbig.shx+gbenor.sh，simsun 表示 simsun.ttf，simhei 表示 simhei.ttf。 5、关于文字预先使用 textsize 命令设好默认字高，这样就不用每次都调整了。 注：坚决反对使用生僻的字体，AutoCAD 中没有的坚决不用，Windows 中没有的坚决不用。我不认为 AutoCAD本身提供的字体不好看，也不认为 AutoCAD 本身提供的字体满足不了要求，呵呵，话说大了，做结构的很多钢筋符号什么的没有怎么办，别人做好的字体为何不可以拿来一用，没什么好说的，想用就用吧 三、 2、使用模型空间出图的情况，没办法，要么预先把所有的或常常用的标注样式设置好，或者随用随设，依个人喜好，总之很繁琐，鉴于标注是 CAD 里很关键的一点，建议作图方式使用布局。 3、标注样式中的各种数量（指箭头大小、基线间距、文字高度等）设置，无论是布局（图纸空间）出图，还是模型空间出图，均采纳实际图纸（指打印出来的A2、A3 图纸）中的大小。比方说实际图纸中文字高 3.5mm，那就设 3.5。 我的习惯设置，见以下连续贴图：篇二：CAD 布局及视口、批量打印(比例设置) 利 用 布 局 出 图 步骤： 1、首先在模型空间里绘制图形 举例图形，已经全部画好了，实际上不必如此，后面有说明。 这是模型空间里的图形： 2、切换到图纸空间 这里要说...
