cad布局里虚线方框怎么去掉

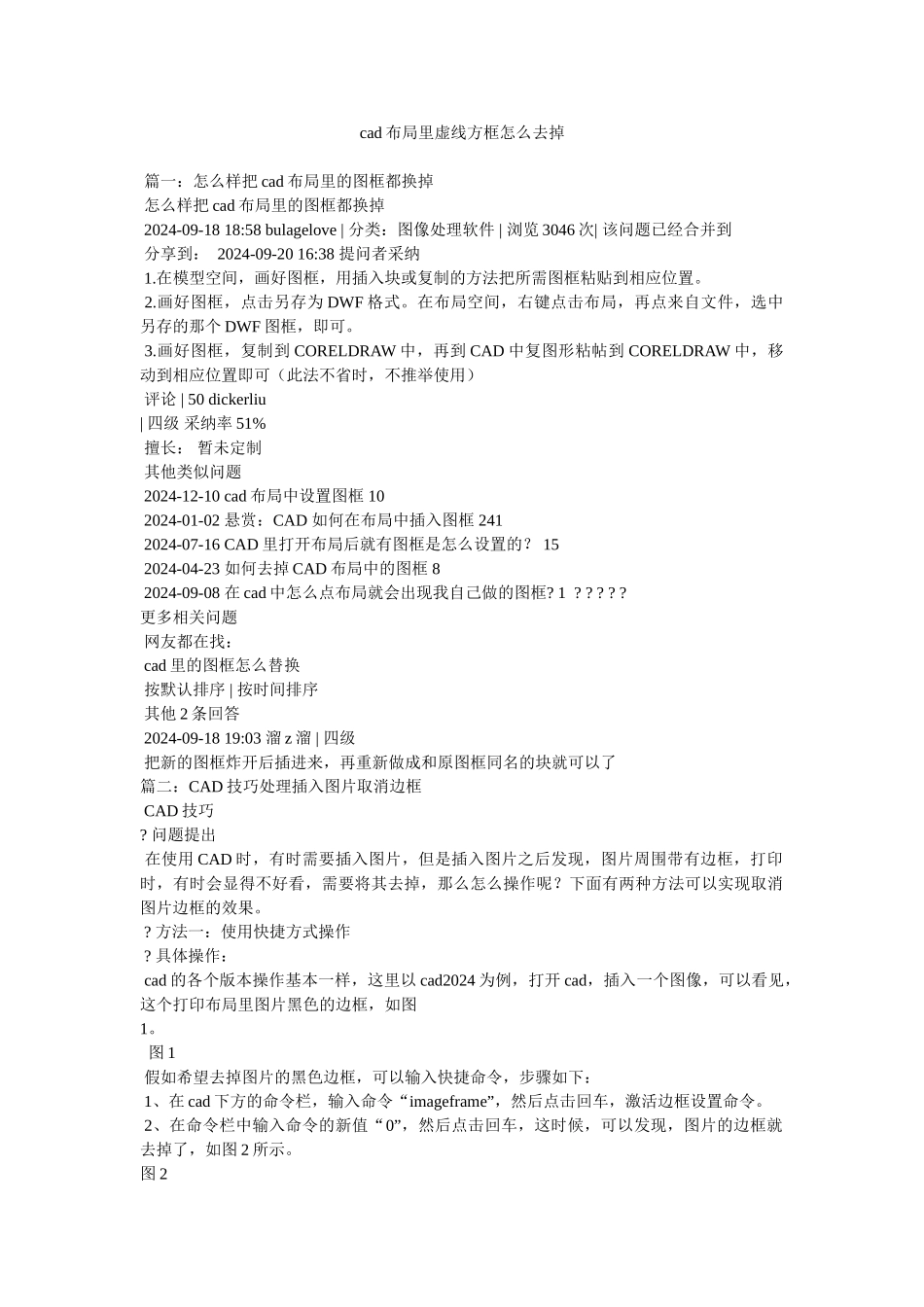

cad布局里虚线方框怎么去掉_第1页
1/2

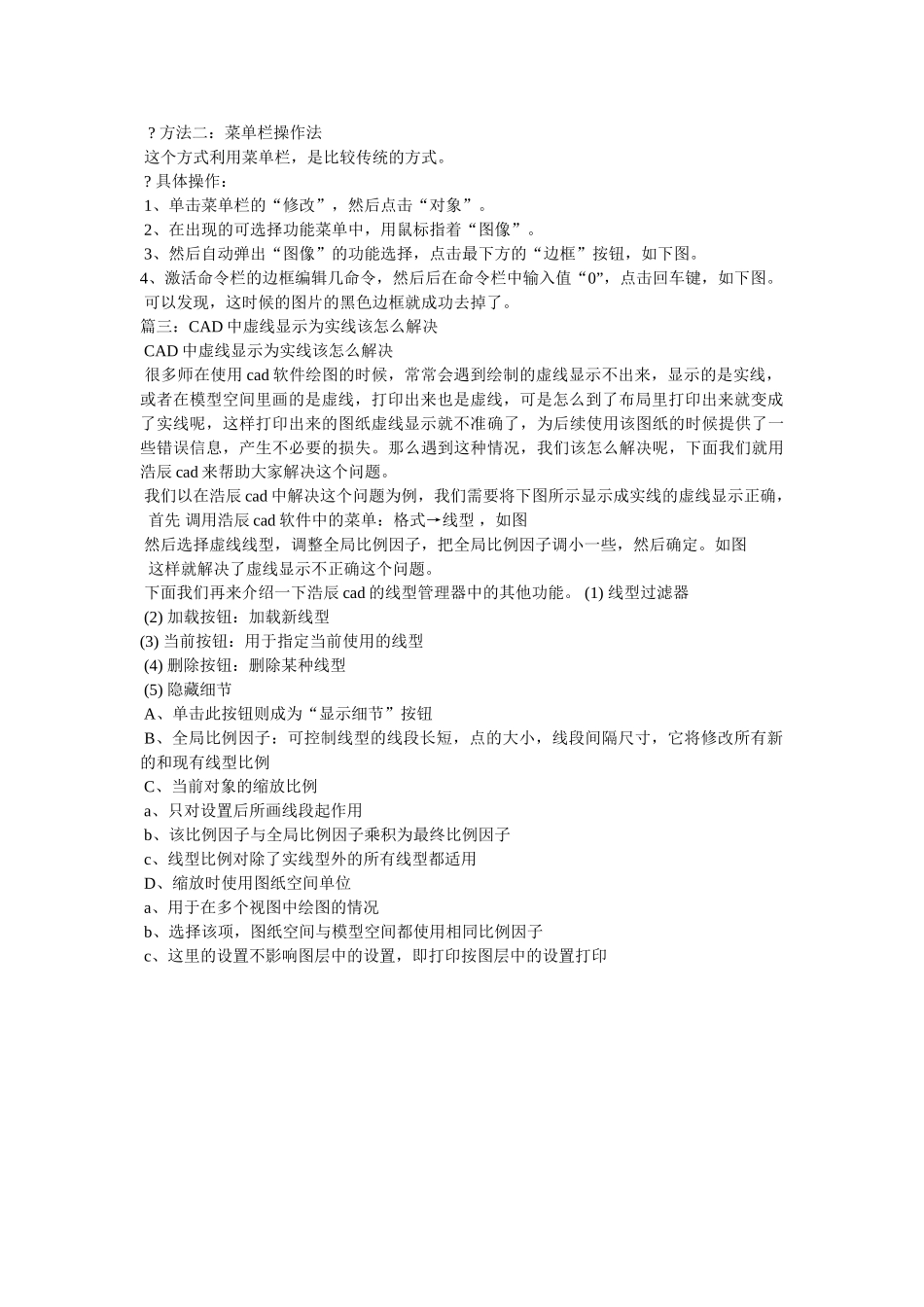

cad布局里虚线方框怎么去掉_第2页
2/2
cad 布局里虚线方框怎么去掉 篇一:怎么样把 cad 布局里的图框都换掉 怎么样把 cad 布局里的图框都换掉 2024-09-18 18:58 bulagelove | 分类:图像处理软件 | 浏览 3046 次| 该问题已经合并到 分享到: 2024-09-20 16:38 提问者采纳 1.在模型空间,画好图框,用插入块或复制的方法把所需图框粘贴到相应位置。 2.画好图框,点击另存为 DWF 格式。在布局空间,右键点击布局,再点来自文件,选中另存的那个 DWF 图框,即可。 3.画好图框,复制到 CORELDRAW 中,再到 CAD 中复图形粘帖到 CORELDRAW 中,移动到相应位置即可(此法不省时,不推举使用) 评论 | 50 dickerliu| 四级 采纳率 51% 擅长: 暂未定制 其他类似问题 2024-12-10 cad 布局中设置图框 10 2024-01-02 悬赏:CAD 如何在布局中插入图框 241 2024-07-16 CAD 里打开布局后就有图框是怎么设置的? 15 2024-04-23 如何去掉 CAD 布局中的图框 8 2024-09-08 在 cad 中怎么点布局就会出现我自己做的图框? 1 ? ? ? ? ?更多相关问题 网友都在找: cad 里的图框怎么替换 按默认排序 | 按时间排序 其他 2 条回答 2024-09-18 19:03 溜 z 溜 | 四级 把新的图框炸开后插进来,再重新做成和原图框同名的块就可以了篇二:CAD 技巧处理插入图片取消边框 CAD 技巧? 问题提出 在使用 CAD 时,有时需要插入图片,但是插入图片之后发现,图片周围带有边框,打印时,有时会显得不好看,需要将其去掉,那么怎么操作呢?下面有两种方法可以实现取消图片边框的效果。 ? 方法一:使用快捷方式操作 ? 具体操作: cad 的各个版本操作基本一样,这里以 cad2024 为例,打开 cad,插入一个图像,可以看见,这个打印布局里图片黑色的边框,如图1。 图 1 假如希望去掉图片的黑色边框,可以输入快捷命令,步骤如下: 1、在 cad 下方的命令栏,输入命令“imageframe”,然后点击回车,激活边框设置命令。 2、在命令栏中输入命令的新值“0”,然后点击回车,这时候,可以发现,图片的边框就去掉了,如图 2 所示。图 2 ? 方法二:菜单栏操作法 这个方式利用菜单栏,是比较传统的方式。 ? 具体操作: 1、单击菜单栏的“修改”,然后点击“对象”。 2、在出现的可选择功能菜单中,用鼠标指着“图像”。 3、然后自动弹出“图像”的功能选择,点击最下方的“边框”按钮,如下图。4、激活命令栏的边...
