cad画三维立体图的教程精选

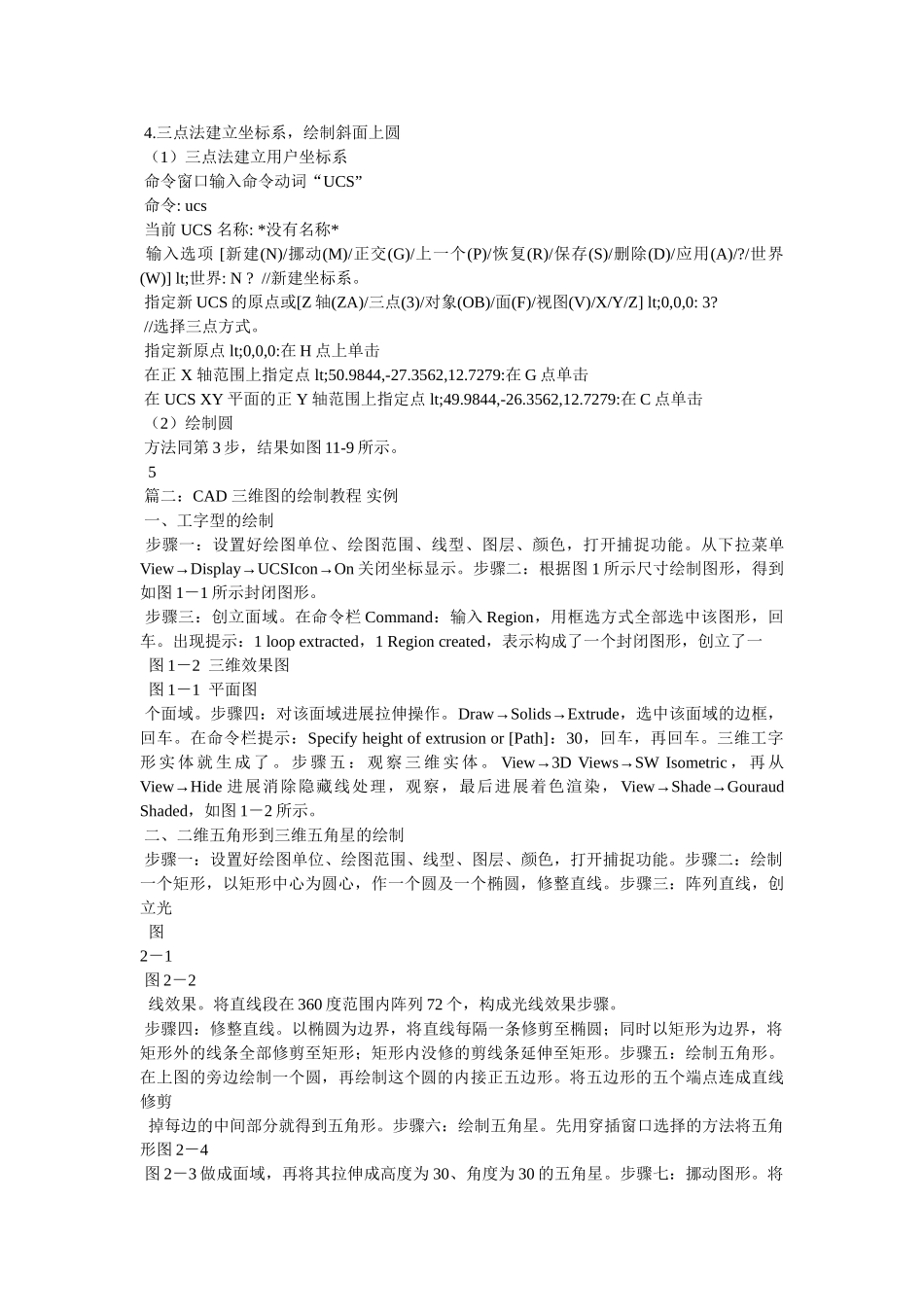

cad 画三维立体图的教程 篇一：CAD 三维绘图教程与案例,特别有用 CAD 绘制三维实体根底AutoCAD 除具有强大的二维绘图功能外，还具备根本的三维外型才能。假设物体并无复杂的外表曲面及多变的空间构造关系，那么使用 AutoCAD 能够特别方便地建立物体的三维模型。本章我们将介绍 AutoCAD 三维绘图的根本知识。 1、三维模型的分类及三维坐标系；2、三维图形的观察方法；3、创立根本三维实体；4、由二维对象生成三维实体； 5、编辑实体、实体的面和边； 11.1 三维几何模型分类 在 AutoCAD 中，用户能够创立 3 品种型的三维模型：线框模型、外表模型及实体模型。这 3 种模型在计算机上的显示方式是一样的，即以线架构造显示出来，但用户可用特定命令使外表模型及实体模型的真实性表现出来。 11.1.1 线框模型(Wireframe Model) 线框模型是一种轮廓模型，它是用线（3D 空间的直线及曲线）表达三维立体，不包含面及体的信息。不能使该模型消隐或着色。又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进展布尔运算。图 11-1 显示了立体的线框模型，在消隐方式下也看到后面的线。但线框模型构造简单，易于绘制。 11.1.2 外表模型（Surface Model） 外表模型是用物体的外表表示物体。外表模型具有面及三维立体边界信息。外表不透明，能遮挡光线，因而外表模型能够被渲染及消隐。关于计算机辅助加工，用户还能够根据零件的外表模型构成完好的加工信息。但是不能进展布尔运算。如图 11-2 所示是两个外表模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。 图 11-1 线框模型 1 图 11-2 外表模型 11.1.3 实体模型 实体模型具有线、外表、体的全部信息。关于此类模型，能够区分对象的内部及外部，能够对它进展打孔、切槽和添加材料等布尔运算，对实体装配进展干预检查，分析模型的质量特性，如质心、体积和惯性矩。关于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进展数控刀具轨迹仿真加工等。如图 11-3 所示是实体模型。 图 11-3 实体模型 11．2 三维坐标系实例——三维坐标系、长方体、倒角、删除面 AutoCAD 的坐标系统是三维笛卡儿直角坐标系，分为世界坐标系（WCS）和用户坐标系（UCS）。图 11-4 表示的是两种坐标系下的图标。 图中“X”或“Y”的剪头方向表示当前坐标轴 X 轴或 Y 轴的正方向，Z 轴正方向用右手定那么断定。...
