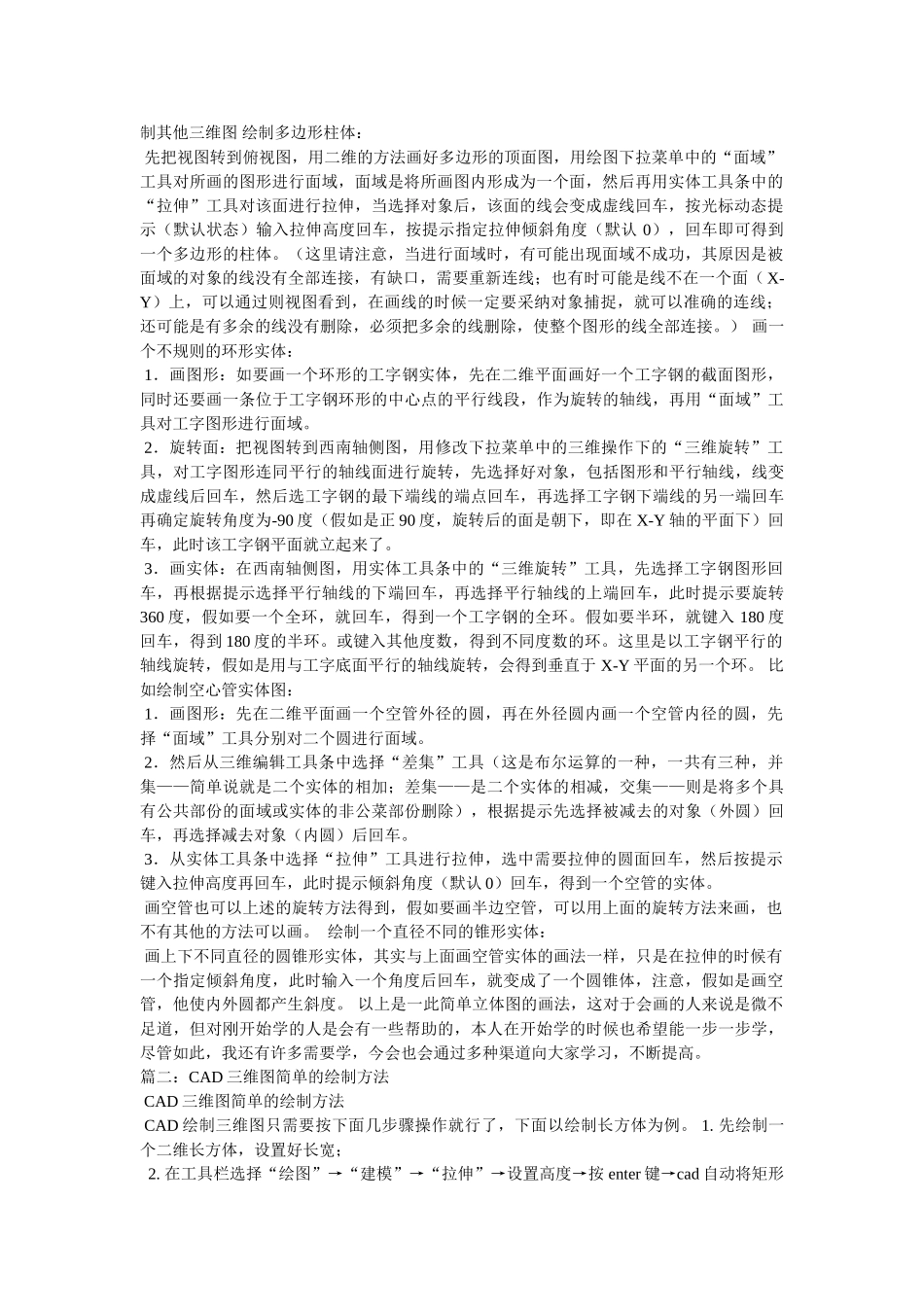

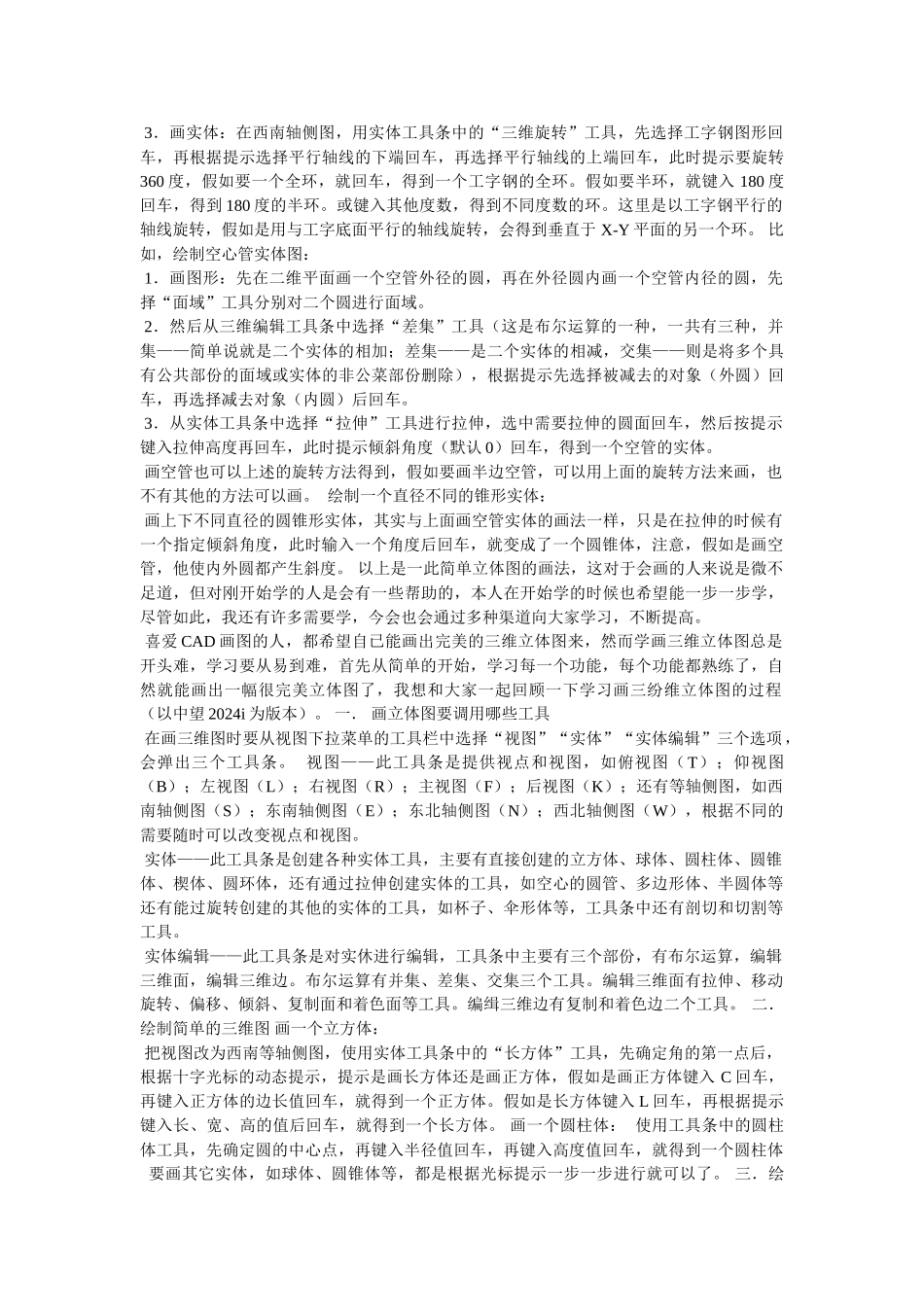

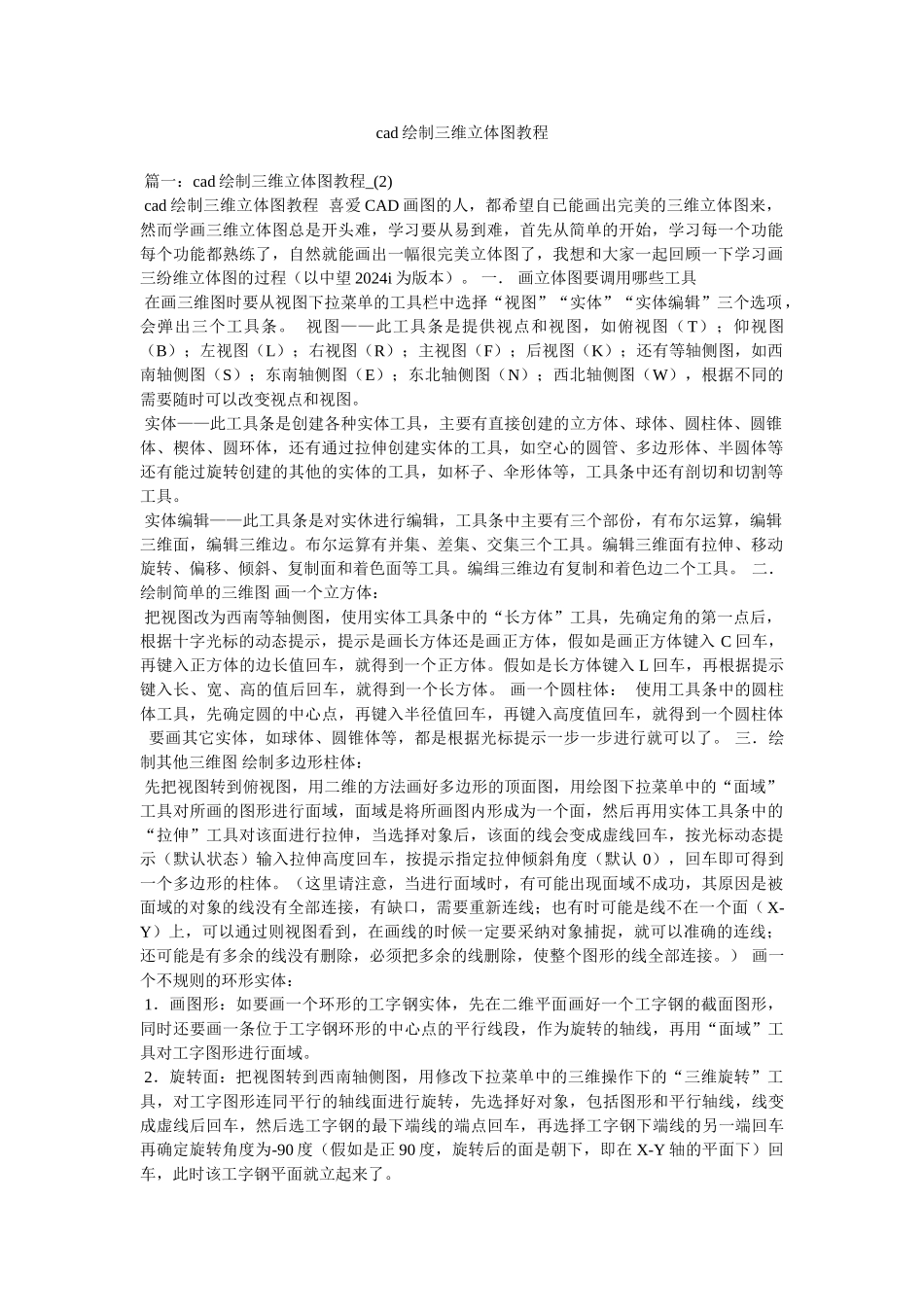

cad 绘制三维立体图教程 篇一：cad 绘制三维立体图教程_(2) cad 绘制三维立体图教程 喜爱 CAD 画图的人，都希望自已能画出完美的三维立体图来，然而学画三维立体图总是开头难，学习要从易到难，首先从简单的开始，学习每一个功能每个功能都熟练了，自然就能画出一幅很完美立体图了，我想和大家一起回顾一下学习画三纷维立体图的过程（以中望 2024i 为版本）。 一． 画立体图要调用哪些工具 在画三维图时要从视图下拉菜单的工具栏中选择“视图”“实体”“实体编辑”三个选项，会弹出三个工具条。 视图——此工具条是提供视点和视图，如俯视图（T）；仰视图（B）；左视图（L）；右视图（R）；主视图（F）；后视图（K）；还有等轴侧图，如西南轴侧图（S）；东南轴侧图（E）；东北轴侧图（N）；西北轴侧图（W），根据不同的需要随时可以改变视点和视图。 实体——此工具条是创建各种实体工具，主要有直接创建的立方体、球体、圆柱体、圆锥体、楔体、圆环体，还有通过拉伸创建实体的工具，如空心的圆管、多边形体、半圆体等还有能过旋转创建的其他的实体的工具，如杯子、伞形体等，工具条中还有剖切和切割等工具。 实体编辑——此工具条是对实休进行编辑，工具条中主要有三个部份，有布尔运算，编辑三维面，编辑三维边。布尔运算有并集、差集、交集三个工具。编辑三维面有拉伸、移动旋转、偏移、倾斜、复制面和着色面等工具。编缉三维边有复制和着色边二个工具。 二．绘制简单的三维图 画一个立方体： 把视图改为西南等轴侧图，使用实体工具条中的“长方体”工具，先确定角的第一点后，根据十字光标的动态提示，提示是画长方体还是画正方体，假如是画正方体键入 C 回车，再键入正方体的边长值回车，就得到一个正方体。假如是长方体键入 L 回车，再根据提示键入长、宽、高的值后回车，就得到一个长方体。 画一个圆柱体： 使用工具条中的圆柱体工具，先确定圆的中心点，再键入半径值回车，再键入高度值回车，就得到一个圆柱体 要画其它实体，如球体、圆锥体等，都是根据光标提示一步一步进行就可以了。 三．绘制其他三维图 绘制多边形柱体： 先把视图转到俯视图，用二维的方法画好多边形的顶面图，用绘图下拉菜单中的“面域”工具对所画的图形进行面域，面域是将所画图内形成为一个面，然后再用实体工具条中的“拉伸”工具对该面进行拉伸，当选择对象后，该面的线会变成虚线回车，按光标动态提示（默认状态）输入拉伸高度回...
