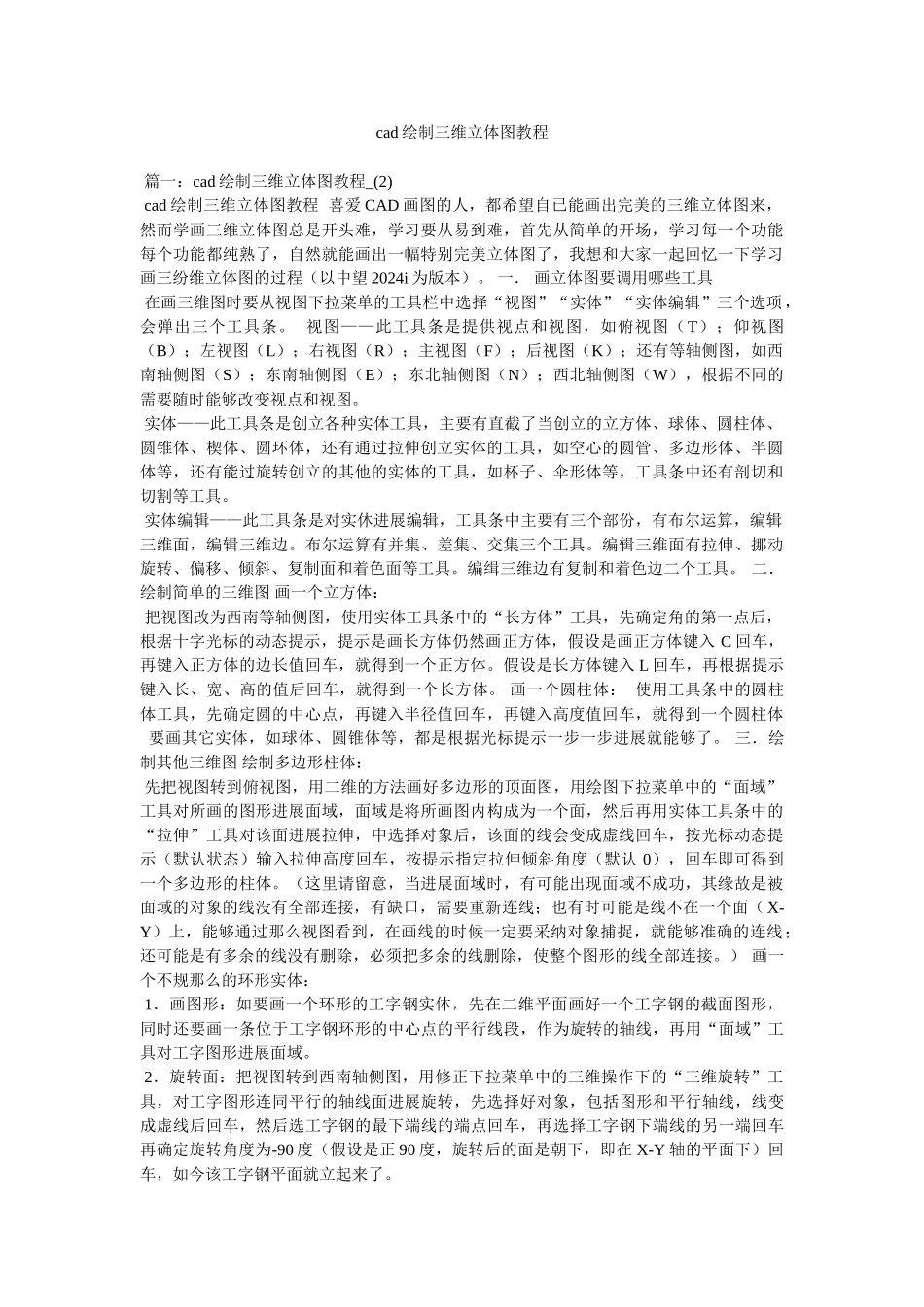

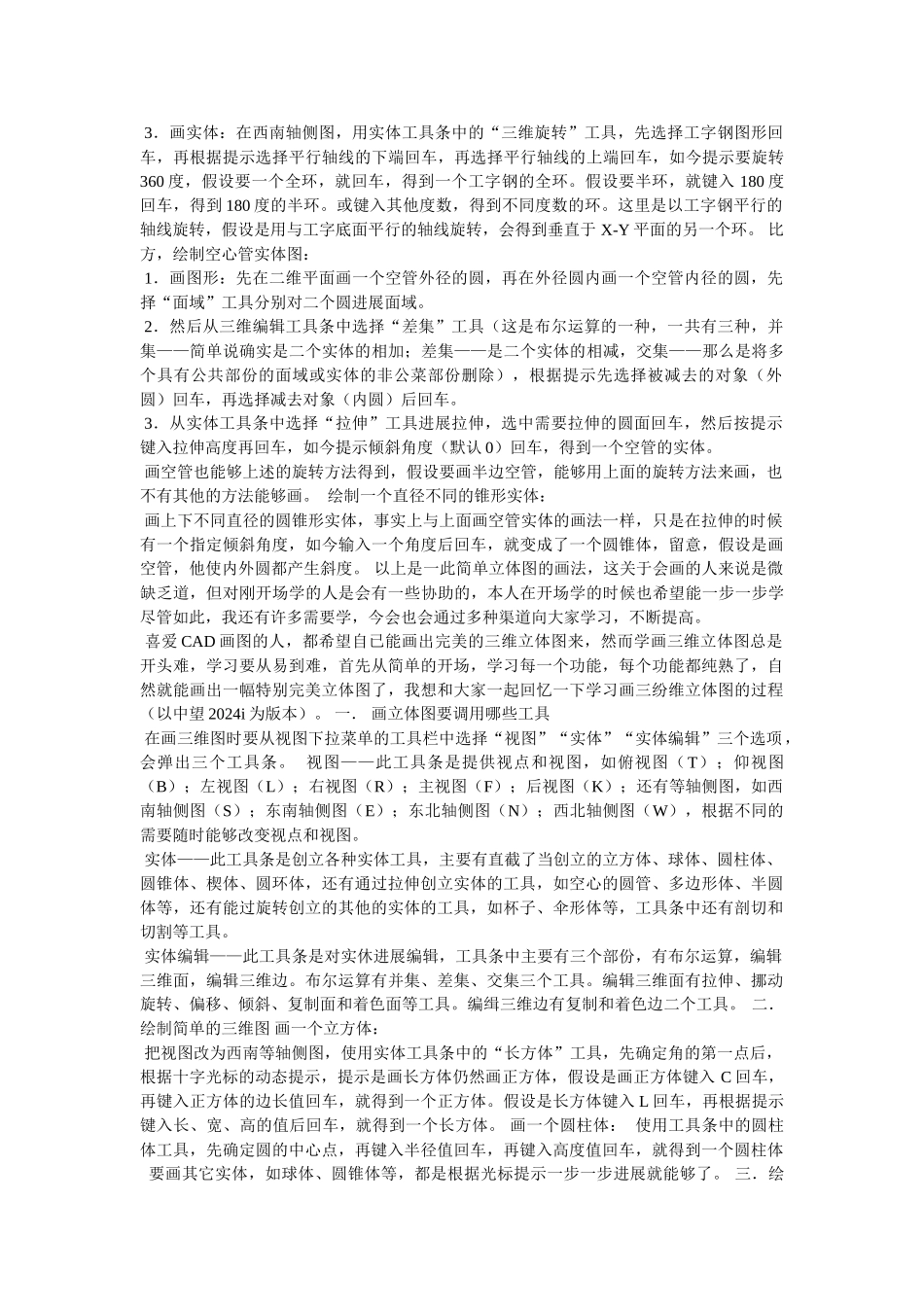

cad 绘制三维立体图教程 篇一：cad 绘制三维立体图教程_(2) cad 绘制三维立体图教程 喜爱 CAD 画图的人，都希望自已能画出完美的三维立体图来，然而学画三维立体图总是开头难，学习要从易到难，首先从简单的开场，学习每一个功能每个功能都纯熟了，自然就能画出一幅特别完美立体图了，我想和大家一起回忆一下学习画三纷维立体图的过程（以中望 2024i 为版本）
一． 画立体图要调用哪些工具 在画三维图时要从视图下拉菜单的工具栏中选择“视图”“实体”“实体编辑”三个选项，会弹出三个工具条
视图——此工具条是提供视点和视图，如俯视图（T）；仰视图（B）；左视图（L）；右视图（R）；主视图（F）；后视图（K）；还有等轴侧图，如西南轴侧图（S）；东南轴侧图（E）；东北轴侧图（N）；西北轴侧图（W），根据不同的需要随时能够改变视点和视图

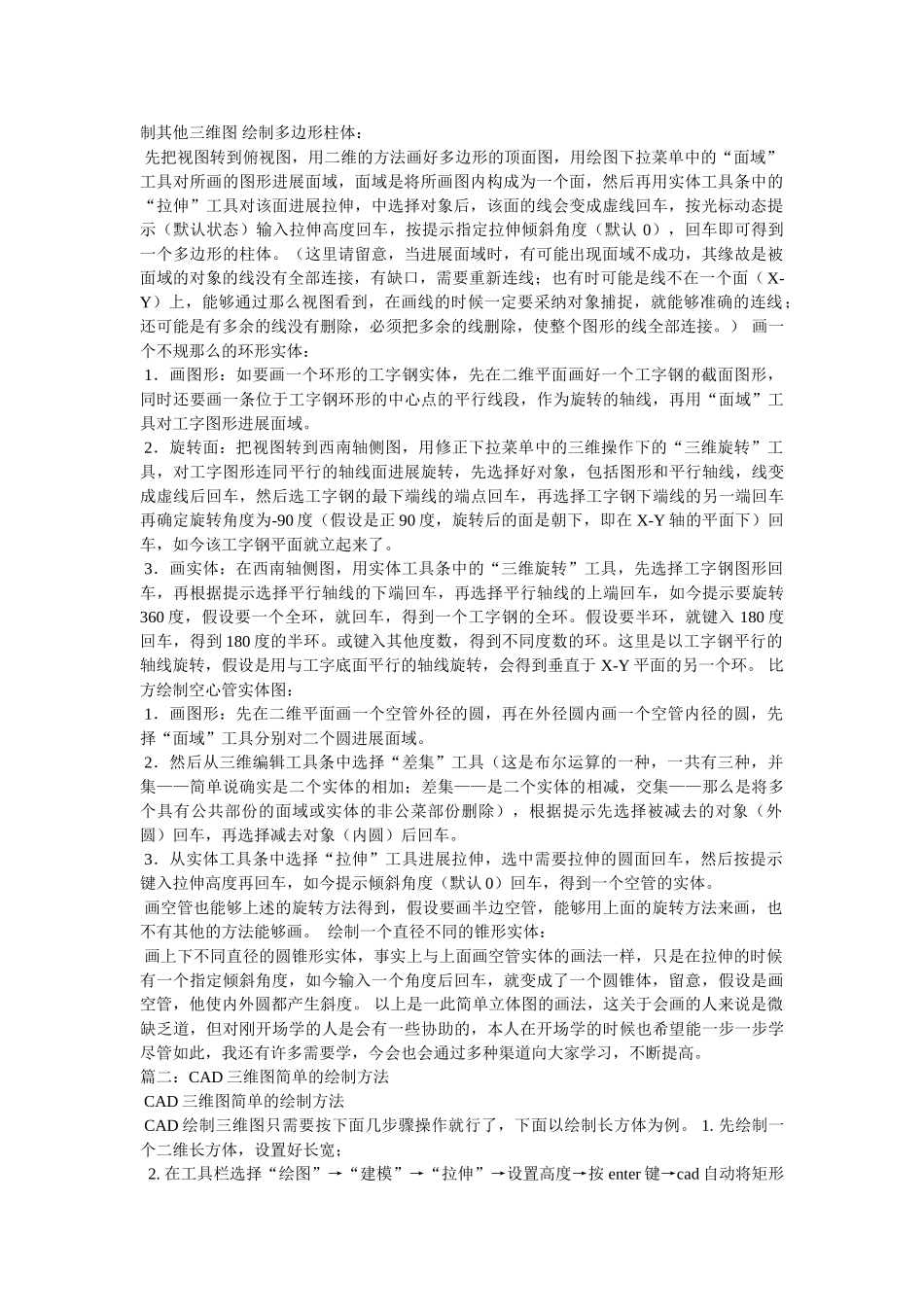

实体——此工具条是创立各种实体工具，主要有直截了当创立的立方体、球体、圆柱体、圆锥体、楔体、圆环体，还有通过拉伸创立实体的工具，如空心的圆管、多边形体、半圆体等，还有能过旋转创立的其他的实体的工具，如杯子、伞形体等，工具条中还有剖切和切割等工具
实体编辑——此工具条是对实休进展编辑，工具条中主要有三个部份，有布尔运算，编辑三维面，编辑三维边
布尔运算有并集、差集、交集三个工具
编辑三维面有拉伸、挪动旋转、偏移、倾斜、复制面和着色面等工具
编缉三维边有复制和着色边二个工具
二．绘制简单的三维图 画一个立方体： 把视图改为西南等轴侧图，使用实体工具条中的“长方体”工具，先确定角的第一点后，根据十字光标的动态提示，提示是画长方体仍然画正方体，假设是画正方体键入 C 回车，再键入正方体的边长值回车，就得到一个正方体
假设是长方体键入 L 回车，再根据提示键入长、宽、高的值后回车，就得到一个长方体
画一个圆柱体： 使用工具条中的圆柱体工具，先确定
