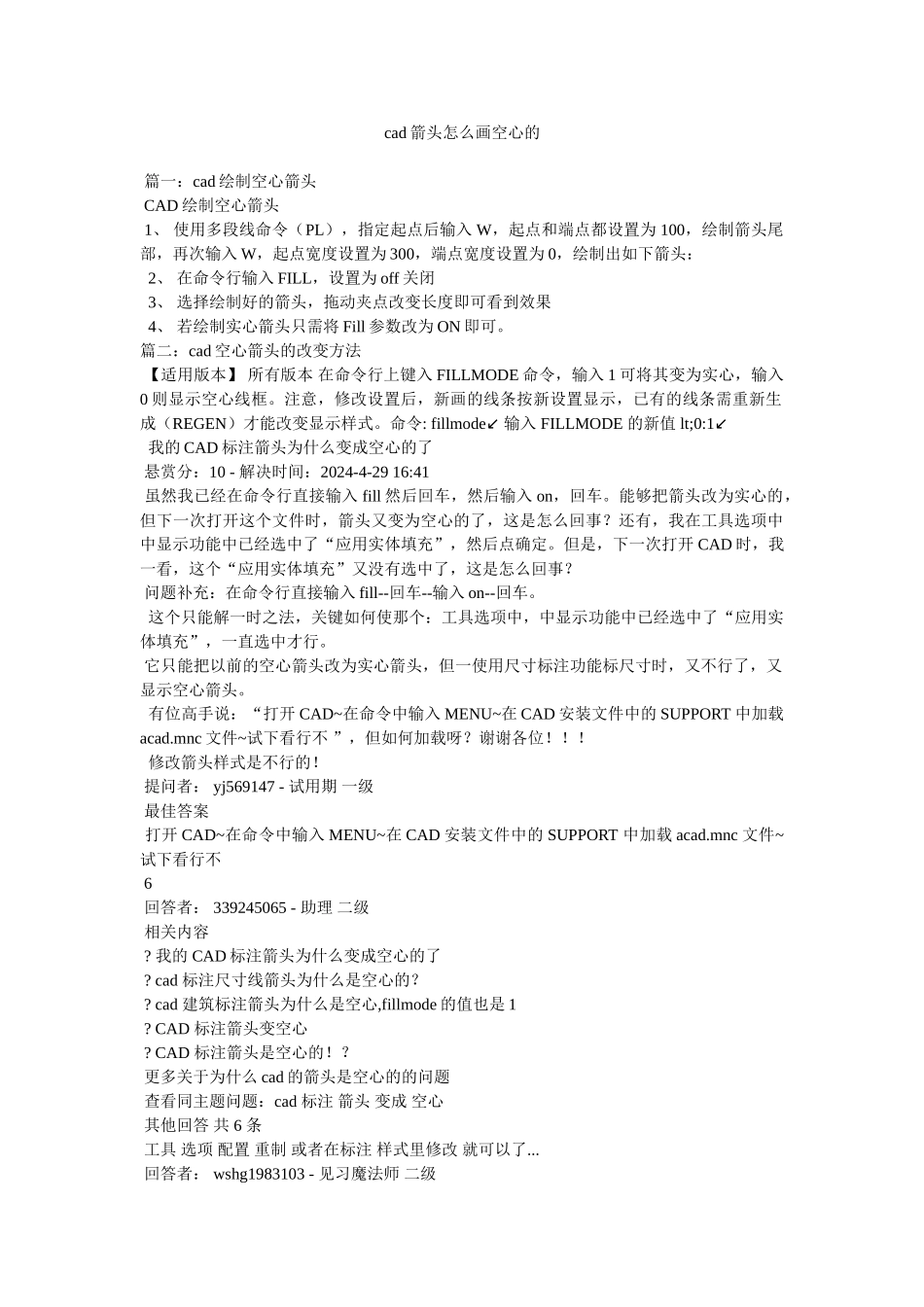

cad 箭头怎么画空心的 篇一：cad 绘制空心箭头 CAD 绘制空心箭头 1、 使用多段线命令（PL），指定起点后输入 W，起点和端点都设置为 100，绘制箭头尾部，再次输入 W，起点宽度设置为 300，端点宽度设置为 0，绘制出如下箭头： 2、 在命令行输入 FILL，设置为 off 关闭 3、 选择绘制好的箭头，拖动夹点改变长度即可看到效果 4、 若绘制实心箭头只需将 Fill 参数改为 ON 即可。篇二：cad 空心箭头的改变方法 【适用版本】 所有版本 在命令行上键入 FILLMODE 命令，输入 1 可将其变为实心，输入0 则显示空心线框。注意，修改设置后，新画的线条按新设置显示，已有的线条需重新生成（REGEN）才能改变显示样式。命令: fillmode↙ 输入 FILLMODE 的新值 lt;0:1↙ 我的 CAD 标注箭头为什么变成空心的了 悬赏分：10 - 解决时间：2024-4-29 16:41 虽然我已经在命令行直接输入 fill 然后回车，然后输入 on，回车。能够把箭头改为实心的，但下一次打开这个文件时，箭头又变为空心的了，这是怎么回事？还有，我在工具选项中中显示功能中已经选中了“应用实体填充”，然后点确定。但是，下一次打开 CAD 时，我一看，这个“应用实体填充”又没有选中了，这是怎么回事？ 问题补充：在命令行直接输入 fill--回车--输入 on--回车。 这个只能解一时之法，关键如何使那个：工具选项中，中显示功能中已经选中了“应用实体填充”，一直选中才行。 它只能把以前的空心箭头改为实心箭头，但一使用尺寸标注功能标尺寸时，又不行了，又显示空心箭头。 有位高手说：“打开 CAD~在命令中输入 MENU~在 CAD 安装文件中的 SUPPORT 中加载acad.mnc 文件~试下看行不 ”，但如何加载呀？谢谢各位！！！ 修改箭头样式是不行的！ 提问者： yj569147 - 试用期 一级 最佳答案 打开 CAD~在命令中输入 MENU~在 CAD 安装文件中的 SUPPORT 中加载 acad.mnc 文件~试下看行不 6 回答者： 339245065 - 助理 二级 相关内容 ? 我的 CAD 标注箭头为什么变成空心的了 ? cad 标注尺寸线箭头为什么是空心的？ ? cad 建筑标注箭头为什么是空心,fillmode 的值也是 1 ? CAD 标注箭头变空心 ? CAD 标注箭头是空心的！？ 更多关于为什么 cad 的箭头是空心的的问题 查看同主题问题：cad 标注 箭头 变成 空心 其他回答 共 6 条 工具 选项 配置 重制 或者在标注 样式里修改 ...
