cad里图形怎么填充颜色

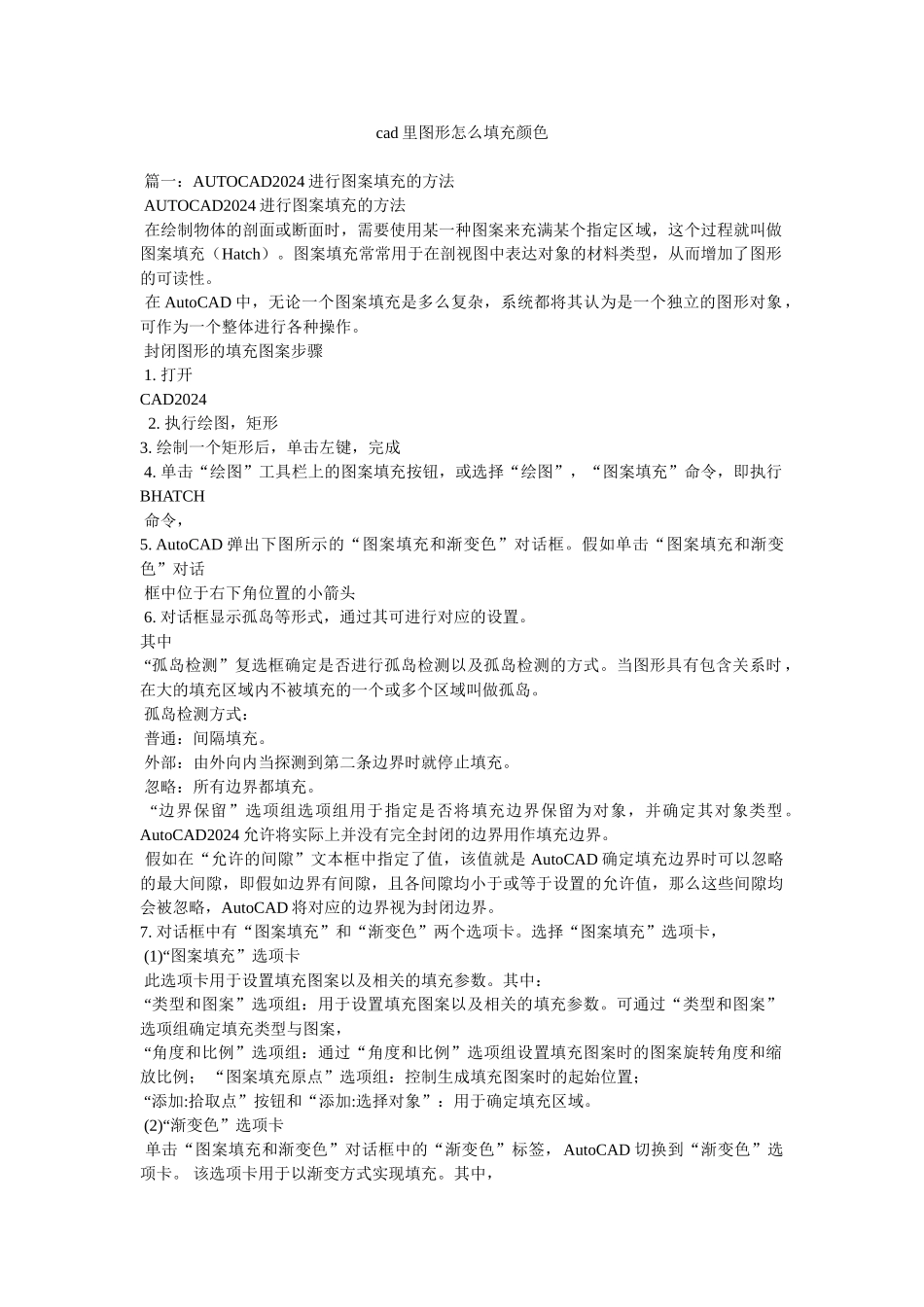

cad里图形怎么填充颜色_第1页
1/5

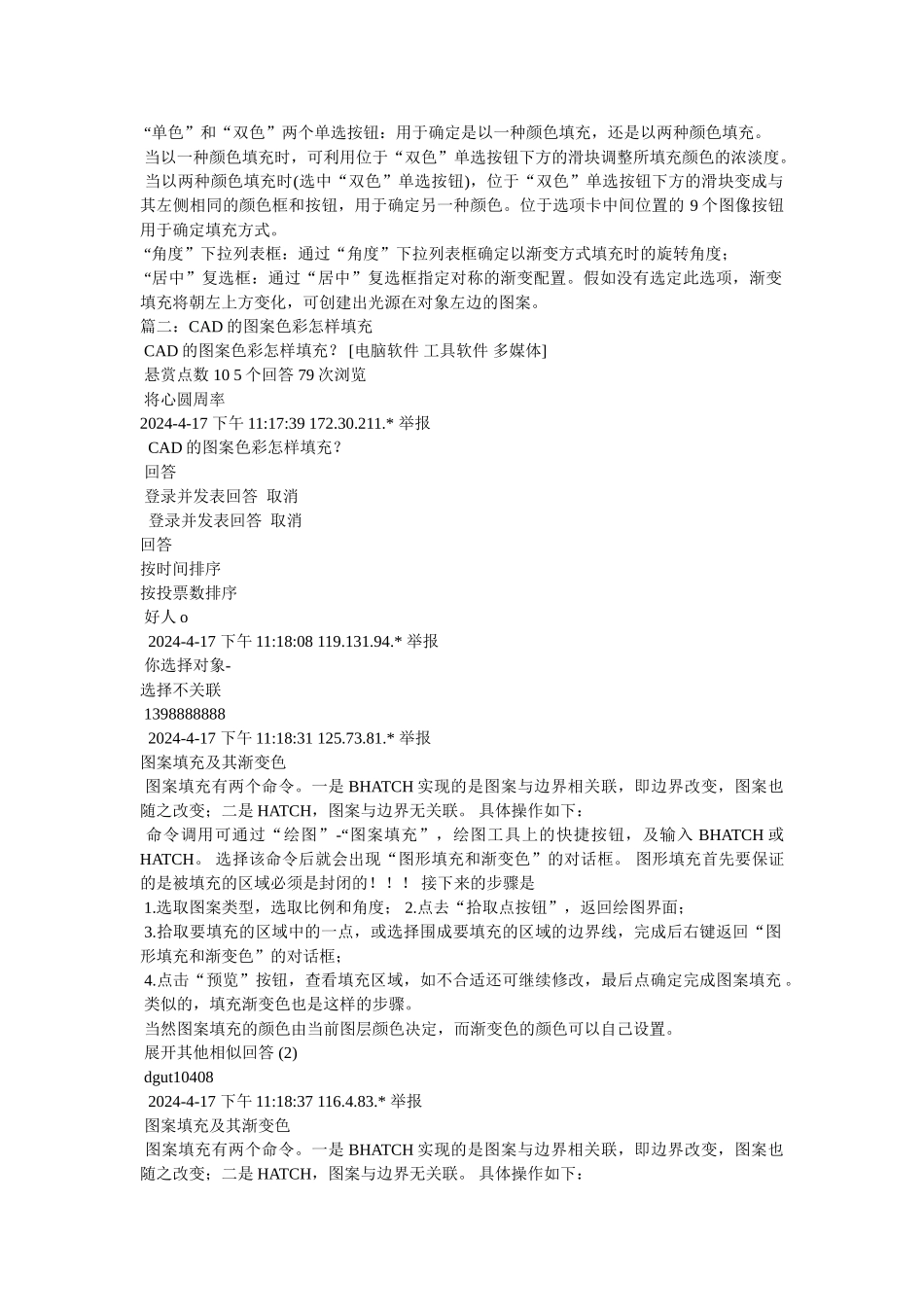

cad里图形怎么填充颜色_第2页
2/5

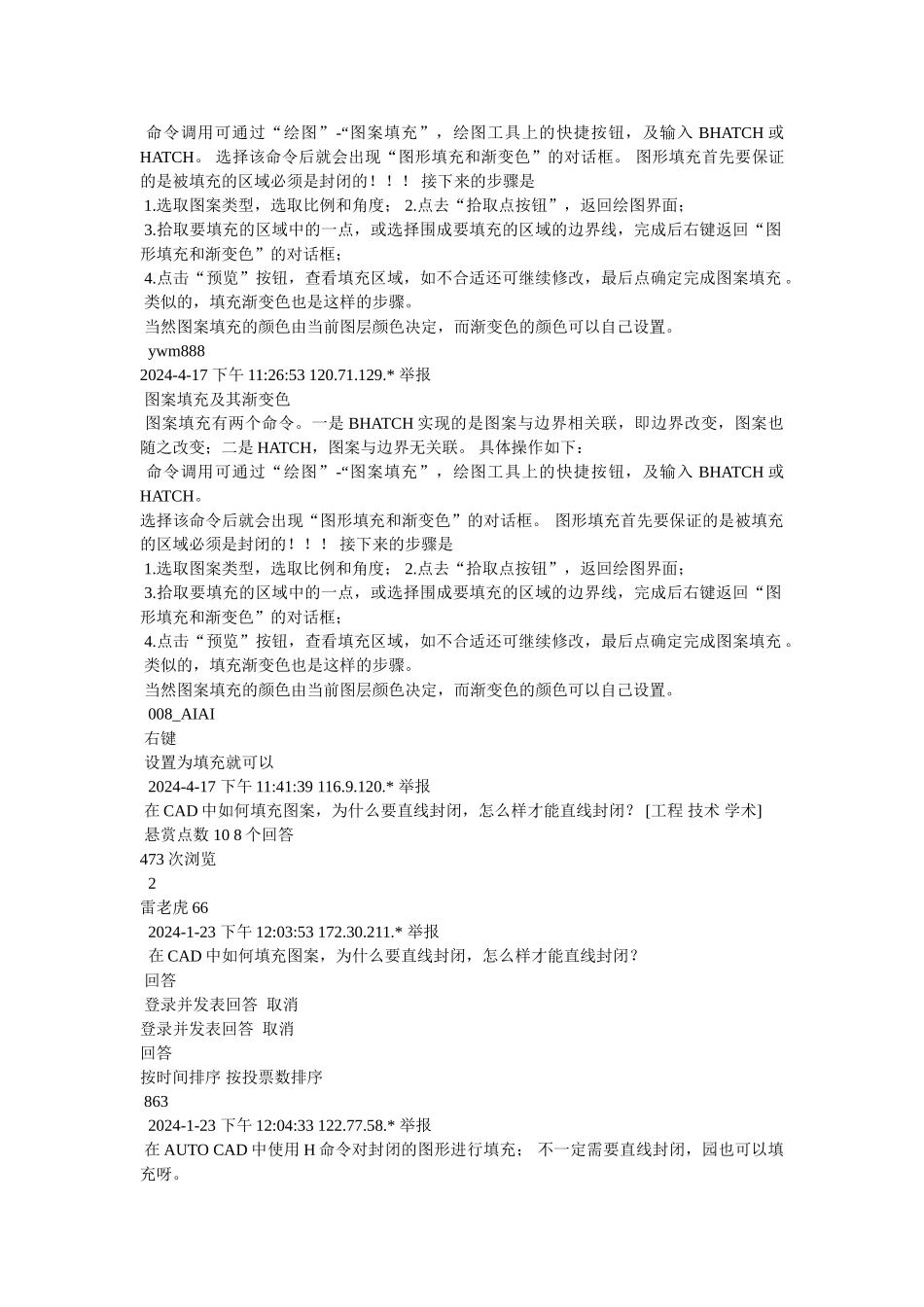

cad里图形怎么填充颜色_第3页
3/5
cad 里图形怎么填充颜色 篇一:AUTOCAD2024 进行图案填充的方法 AUTOCAD2024 进行图案填充的方法 在绘制物体的剖面或断面时,需要使用某一种图案来充满某个指定区域,这个过程就叫做图案填充(Hatch)。图案填充常常用于在剖视图中表达对象的材料类型,从而增加了图形的可读性。 在 AutoCAD 中,无论一个图案填充是多么复杂,系统都将其认为是一个独立的图形对象,可作为一个整体进行各种操作。 封闭图形的填充图案步骤 1. 打开CAD2024 2. 执行绘图,矩形3. 绘制一个矩形后,单击左键,完成 4. 单击“绘图”工具栏上的图案填充按钮,或选择“绘图”,“图案填充”命令,即执行BHATCH 命令,5. AutoCAD 弹出下图所示的“图案填充和渐变色”对话框。假如单击“图案填充和渐变色”对话 框中位于右下角位置的小箭头 6. 对话框显示孤岛等形式,通过其可进行对应的设置。其中 “孤岛检测”复选框确定是否进行孤岛检测以及孤岛检测的方式。当图形具有包含关系时,在大的填充区域内不被填充的一个或多个区域叫做孤岛。 孤岛检测方式: 普通:间隔填充。 外部:由外向内当探测到第二条边界时就停止填充。 忽略:所有边界都填充。 “边界保留”选项组选项组用于指定是否将填充边界保留为对象,并确定其对象类型。AutoCAD2024 允许将实际上并没有完全封闭的边界用作填充边界。 假如在“允许的间隙”文本框中指定了值,该值就是 AutoCAD 确定填充边界时可以忽略的最大间隙,即假如边界有间隙,且各间隙均小于或等于设置的允许值,那么这些间隙均会被忽略,AutoCAD 将对应的边界视为封闭边界。7. 对话框中有“图案填充”和“渐变色”两个选项卡。选择“图案填充”选项卡, (1)“图案填充”选项卡 此选项卡用于设置填充图案以及相关的填充参数。其中: “类型和图案”选项组:用于设置填充图案以及相关的填充参数。可通过“类型和图案”选项组确定填充类型与图案, “角度和比例”选项组:通过“角度和比例”选项组设置填充图案时的图案旋转角度和缩放比例; “图案填充原点”选项组:控制生成填充图案时的起始位置; “添加:拾取点”按钮和“添加:选择对象”:用于确定填充区域。 (2)“渐变色”选项卡 单击“图案填充和渐变色”对话框中的“渐变色”标签,AutoCAD 切换到“渐变色”选项卡。 该选项卡用于以渐变方式实现填充。其中, “单色”和“双色”两个单选按钮:用于确定是以一种颜色填充,还是以两种颜色填...
