cad里标注单箭头怎么设置

cad里标注单箭头怎么设置_第1页
1/4

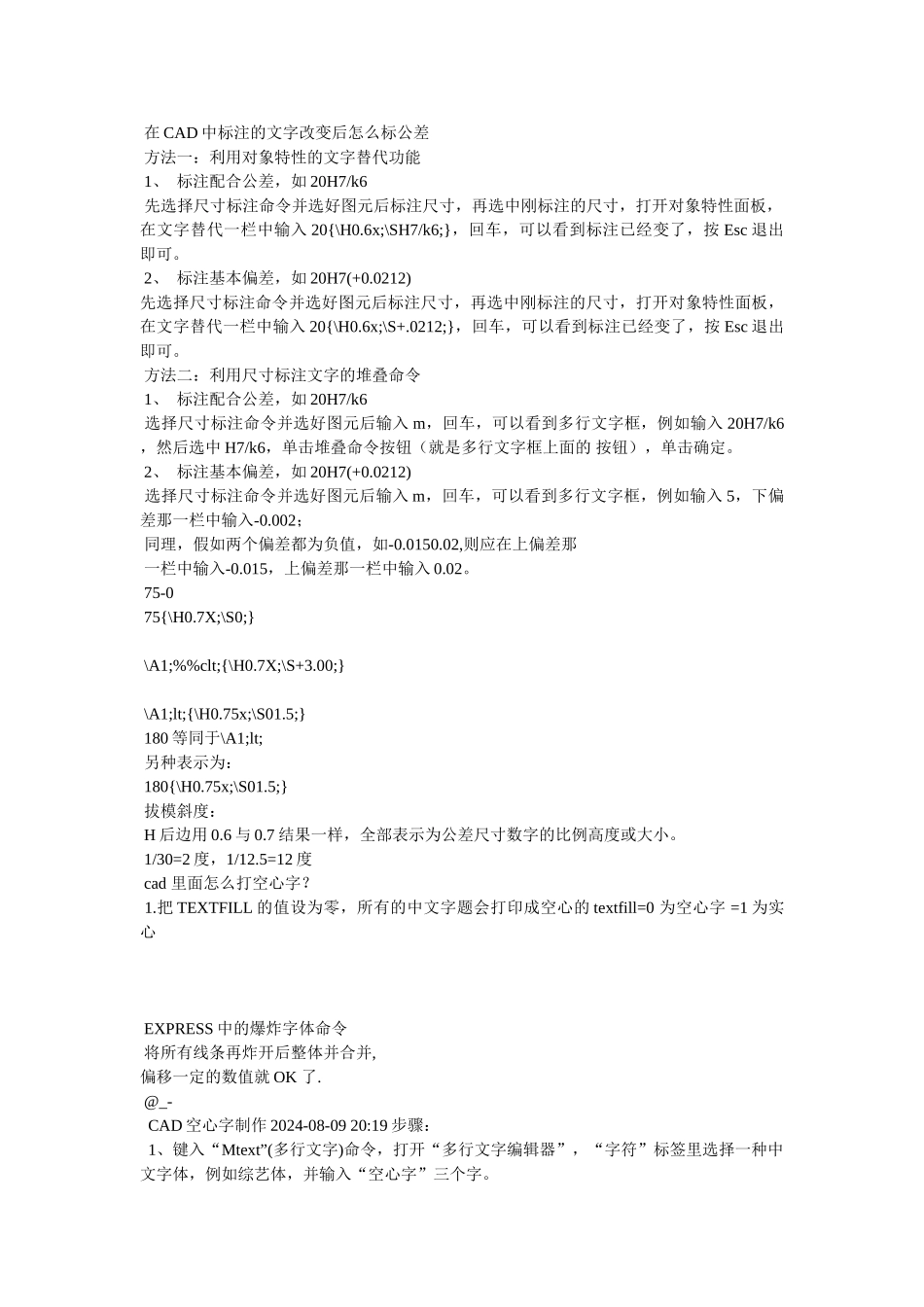

cad里标注单箭头怎么设置_第2页
2/4

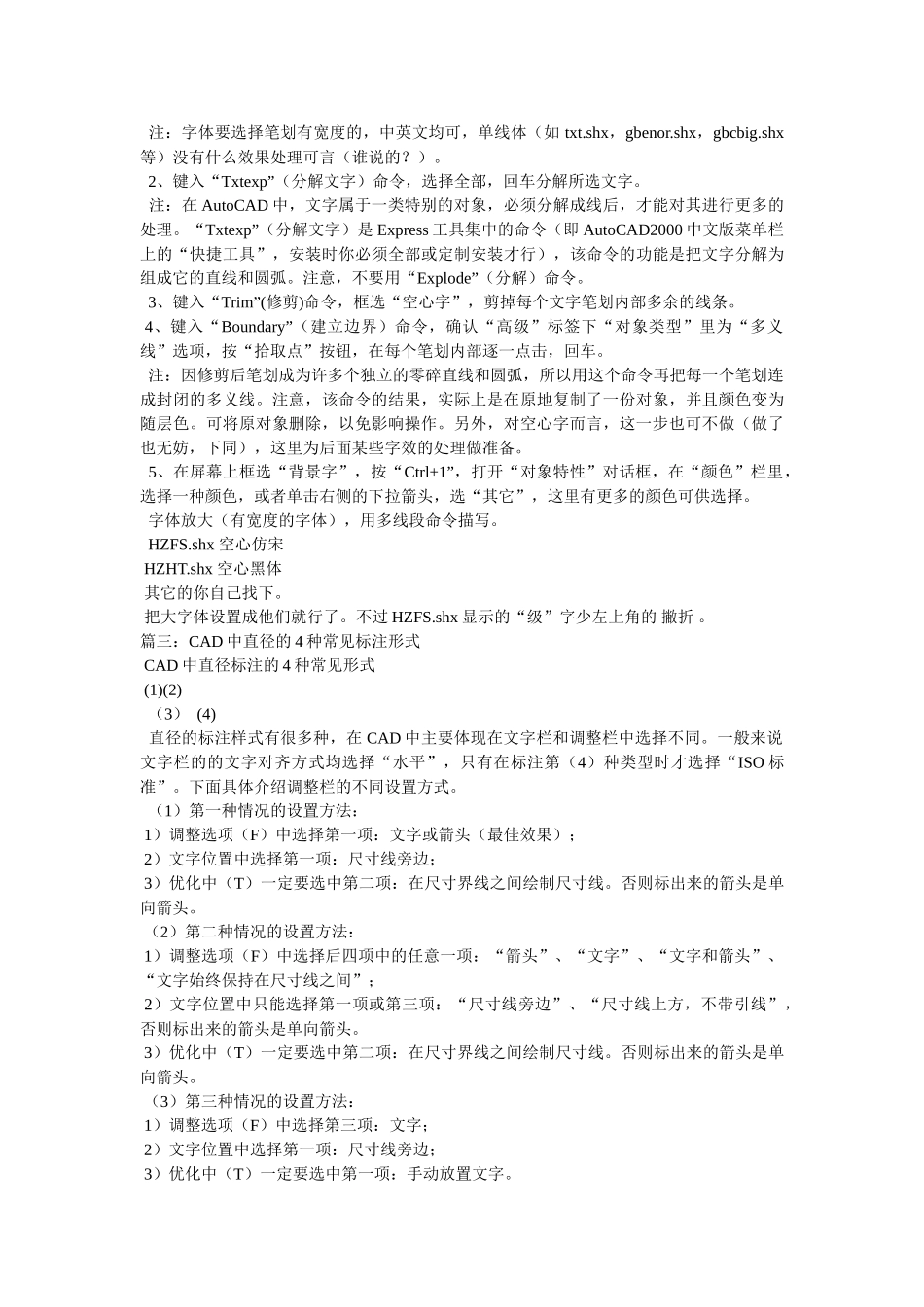

cad里标注单箭头怎么设置_第3页
3/4
cad 里标注单箭头怎么设置 篇一:CAD 怎么修改标注字体大小及实心箭头的画法 CAD 怎么修改标注字体大小及实心箭头的画法 标注是 CAD 的基本元素,CAD 标注字体大小直接影响图纸的查看和打印效果,这里以 CAD 2024 为例详细介绍 CAD 修改标注字体大小的方法。 ? AUTO CAD 2024 方法/步骤 1. 打开一张 CAD 图纸,依次点击菜单栏的标注-标注样式 ,打开标注样式管理器。或者直接按快捷 D 打开标注样式管理器。2. 如图所示,CAD 默认的标注有两种:ISO-25 和 STANDARD, 前者是国标,后者是内置。这里我们选择 ISO-25,点击“修改” 3. 在弹出的对话框中选择字体,在图示位置修改字体高度就可以改变 CAD 标注。4. 这里我们把字体高度从 2.5 改成 5,看看修改前后图纸标注的更改效果。 END ? 标注样式管理器中注意选择你需要修改的标注。 不少人在工程制图中,CAD 尺寸标注之后,有修改标注尺寸文字的需要,比如因为文字太小看不清楚,需要将其变大;或者是标注文字太大,显示相互叠加而看不清;对于少量文字修改,直接双击,利用特性就可以更改,但实际工程中,图纸内容基本都很大,这个方式操作是不现实的;CAD 操作很多是个人技巧性的东西,不同操作的效率有着天壤之别,下面讲个人高效、精确修改 CAD 标注尺寸字体大小的的技巧经验。 CAD 中箭头怎么画条,定义成图块,可重复使用。 3、PL 命令,设置不同的线宽,形成箭头,定接绘制线条,没有捷径,通过设置填充模式,可以生成很多美丽箭头。 平旋转一下就可以了。你要多个就重复一下 CAD 多段线怎么画空心的箭头? 你假如已经画好实心的箭头了,那你按【CTRL+1】出来特性后,再选中箭头,左边下拉到直线和箭头,【箭头】你可以从下拉菜单找到空心的! 为什么 CAD 图纸,在这张上箭头是实心的,复制到另一张上就成空心的呢?多段线也是,再另张图上画就是空心的 了篇二:Auto_CAD 中怎么画箭头…… Auto CAD 中怎么画箭头? 用于标注尺寸时可在标注样式时将尺寸界限隐藏一个,就可得到单独的箭头了。 假如不是用来标注尺寸而想得到单独箭头,最好的办法是选用多段线命令,改变线宽(W),起点宽些,端点为 0,就可得到单独的箭头了。你试试,我就这么用,很方便的。 AutoCAD 平面中局部放大图怎么画? 可以有两种方式啊 一种就像楼上所说的,在布局试图里重新建立一个视口(不过不能是圆形,一定得是多边形),通过改变这个...
