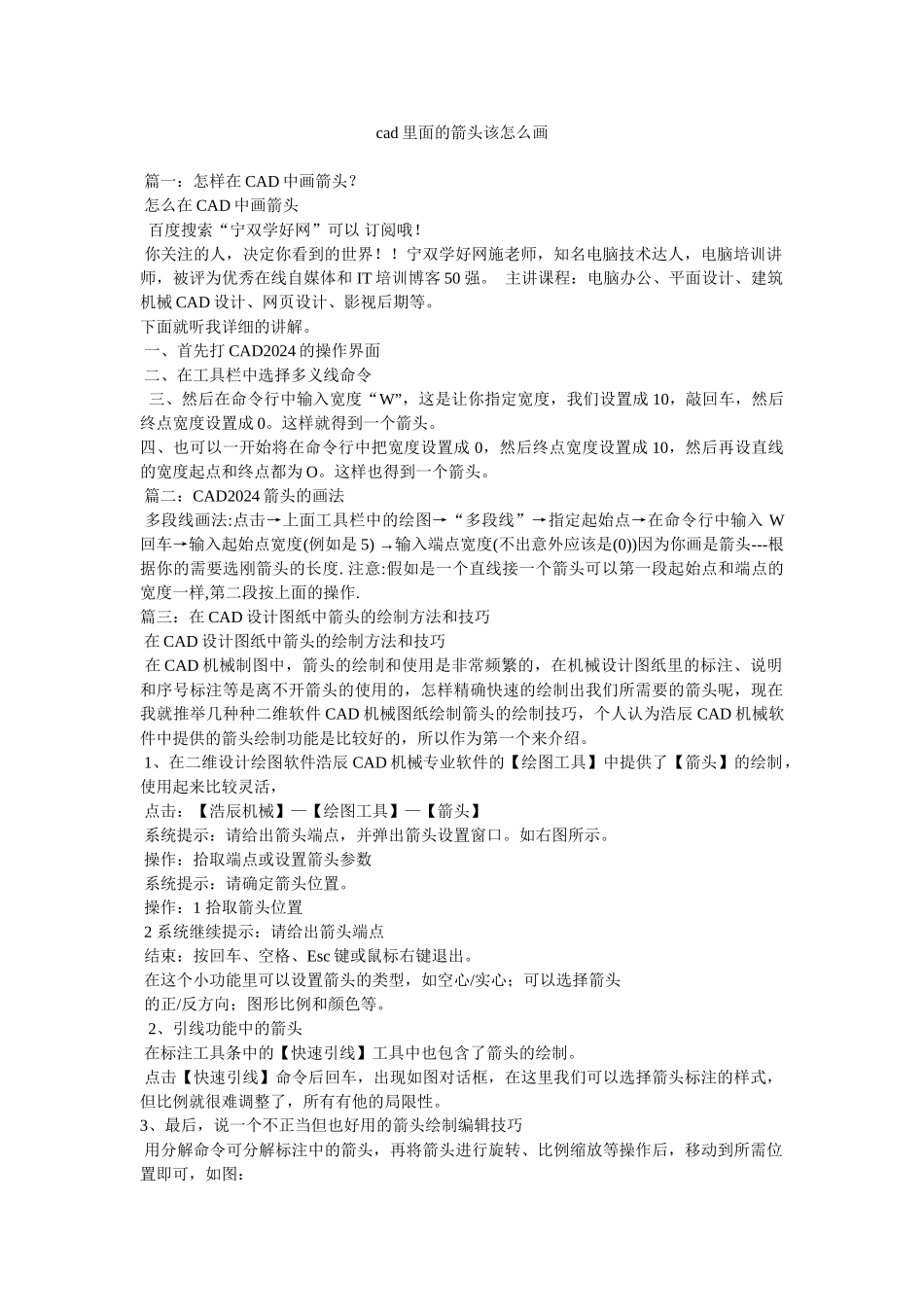

cad 里面的箭头该怎么画 篇一：怎样在 CAD 中画箭头？ 怎么在 CAD 中画箭头 百度搜索“宁双学好网”可以 订阅哦！ 你关注的人，决定你看到的世界！！宁双学好网施老师，知名电脑技术达人，电脑培训讲师，被评为优秀在线自媒体和 IT 培训博客 50 强。 主讲课程：电脑办公、平面设计、建筑机械 CAD 设计、网页设计、影视后期等。下面就听我详细的讲解。 一、首先打 CAD2024 的操作界面 二、在工具栏中选择多义线命令 三、然后在命令行中输入宽度“W”，这是让你指定宽度，我们设置成 10，敲回车，然后终点宽度设置成 0。这样就得到一个箭头。四、也可以一开始将在命令行中把宽度设置成 0，然后终点宽度设置成 10，然后再设直线的宽度起点和终点都为 O。这样也得到一个箭头。 篇二：CAD2024 箭头的画法 多段线画法:点击→上面工具栏中的绘图→“多段线”→指定起始点→在命令行中输入 W回车→输入起始点宽度(例如是 5) →输入端点宽度(不出意外应该是(0))因为你画是箭头---根据你的需要选刚箭头的长度. 注意:假如是一个直线接一个箭头可以第一段起始点和端点的宽度一样,第二段按上面的操作.篇三：在 CAD 设计图纸中箭头的绘制方法和技巧 在 CAD 设计图纸中箭头的绘制方法和技巧 在 CAD 机械制图中，箭头的绘制和使用是非常频繁的，在机械设计图纸里的标注、说明和序号标注等是离不开箭头的使用的，怎样精确快速的绘制出我们所需要的箭头呢，现在我就推举几种种二维软件 CAD 机械图纸绘制箭头的绘制技巧，个人认为浩辰 CAD 机械软件中提供的箭头绘制功能是比较好的，所以作为第一个来介绍。 1、在二维设计绘图软件浩辰 CAD 机械专业软件的【绘图工具】中提供了【箭头】的绘制，使用起来比较灵活， 点击：【浩辰机械】—【绘图工具】—【箭头】 系统提示：请给出箭头端点，并弹出箭头设置窗口。如右图所示。 操作：拾取端点或设置箭头参数 系统提示：请确定箭头位置。 操作：1 拾取箭头位置 2 系统继续提示：请给出箭头端点 结束：按回车、空格、Esc 键或鼠标右键退出。 在这个小功能里可以设置箭头的类型，如空心/实心；可以选择箭头 的正/反方向；图形比例和颜色等。 2、引线功能中的箭头 在标注工具条中的【快速引线】工具中也包含了箭头的绘制。 点击【快速引线】命令后回车，出现如图对话框，在这里我们可以选择箭头标注的样式，但比例就很难调整了，所有有他的局限性。3、最后，...
