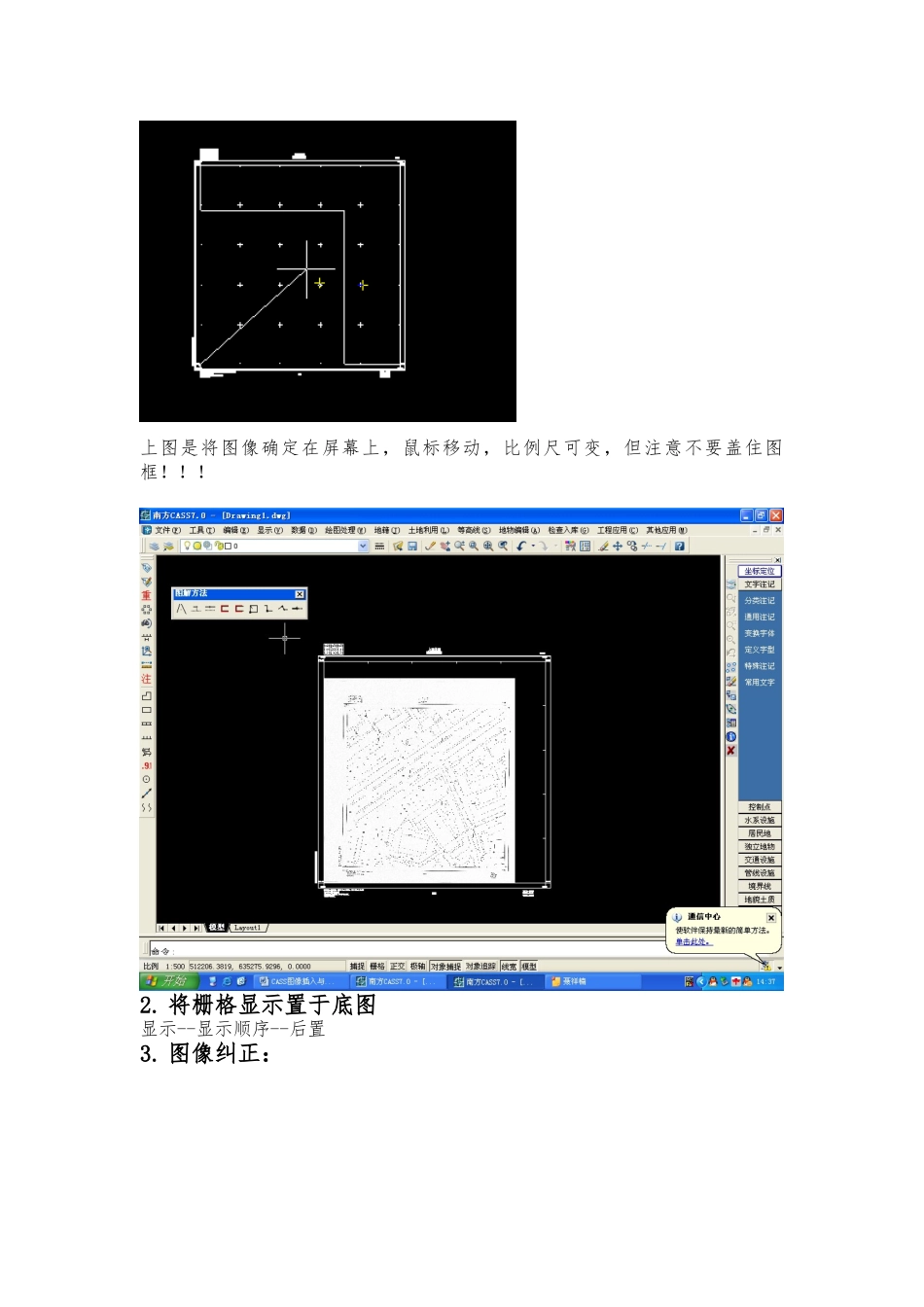

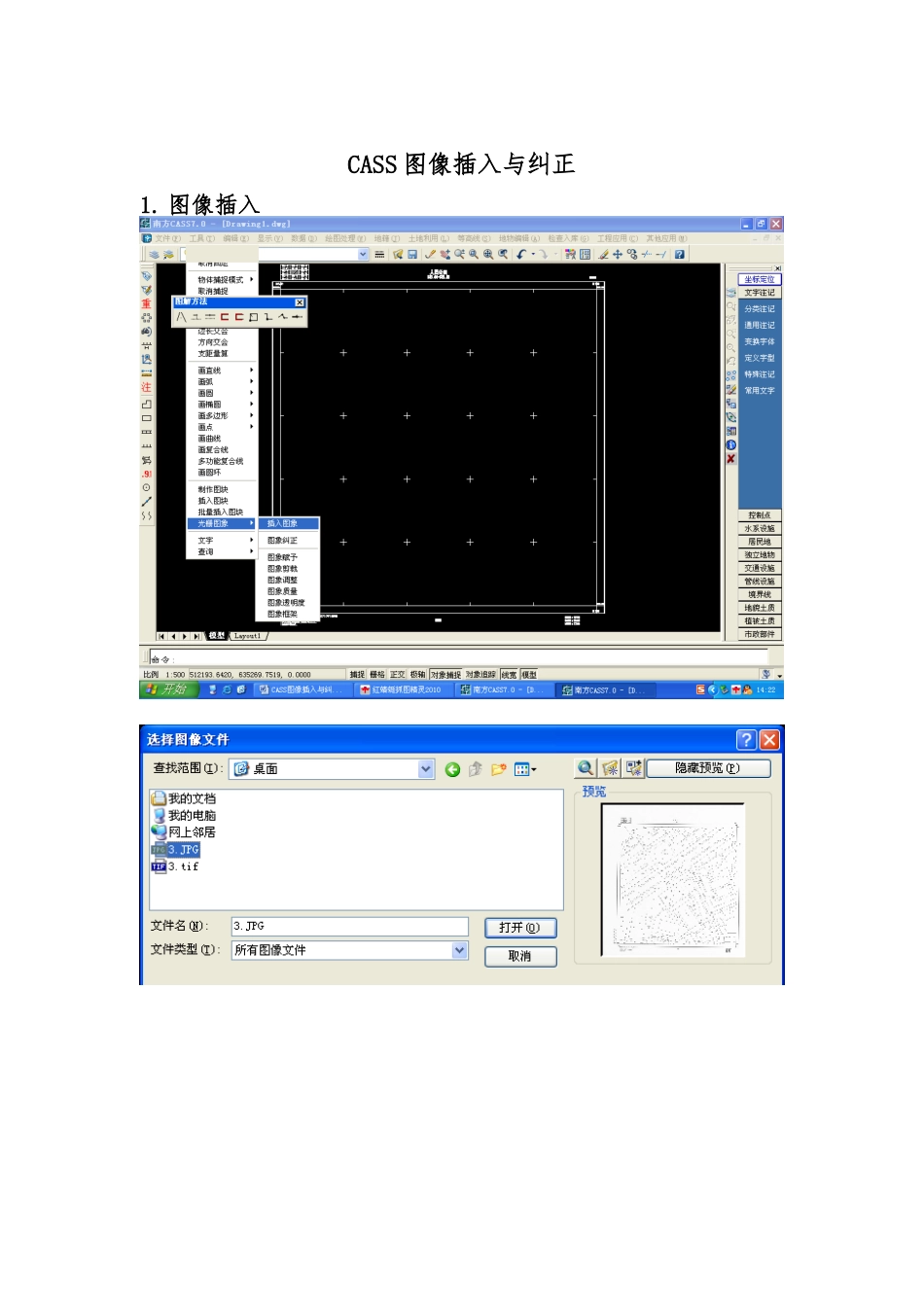

CASS 图像插入与纠正1. 图像插入上图是将图像左下角点插入 CASS 中所建图框的左下角点！！！上图是将图像确定在屏幕上，鼠标移动，比例尺可变，但注意不要盖住图框！！！2. 将栅格显示置于底图 显示--显示顺序--后置3. 图像纠正：上图鼠标必须点在图像边缘，弹出“图像纠正”对话框即表示鼠标点击正确。单击“图面”右侧的[拾取]按钮，拾取图像坐标，再点击“实际”右侧的[拾取]按钮，拾取地形图对应位置真实坐标（北坐标 7 位，东坐标 8 为（前两位为高斯投影带代号）），点击添加，进行第二点、第三点...拾取。结果如图：4. 选择变换的方式线性变换要 5 个控制点，仿射变换要 4 个控制点，二次变换 7 个控制点（均包括 1 个多余点）5. 点击“误差”，查看误差大小若误差超出容许值，则重新选取控制点。注意：cass 中图像纠正会使原图形被纠正。所以，纠正前建议备份原图6. 点击“纠正”按钮，出现如下进度条7. 纠正完毕：8. 以纠正后的光栅图像为工作底图，进行人工跟踪矢量化根据光栅图像中显示的各种地物和地貌、文字注记等，使用 CASS 绘图区右侧的“地物绘制”工具栏，绘制对应的地物和地貌、文字注记等。另，若使用小幅面扫描仪分块扫描的多幅图图像，则需进行图像拼接和合并，将分幅扫描的图像重新合并为一幅整图。扫描时注意相邻的两幅图应该有一定的重叠度，且要合理编号以便拼接，拼接前应将每块图分别纠正，然后剪掉重叠部分（注意互相留一点余地作接边用），再用"图像合并"将图像两两合并为一幅整图）
