CAWS600-S数据采集器由国际上先进的成型产品作为采集核

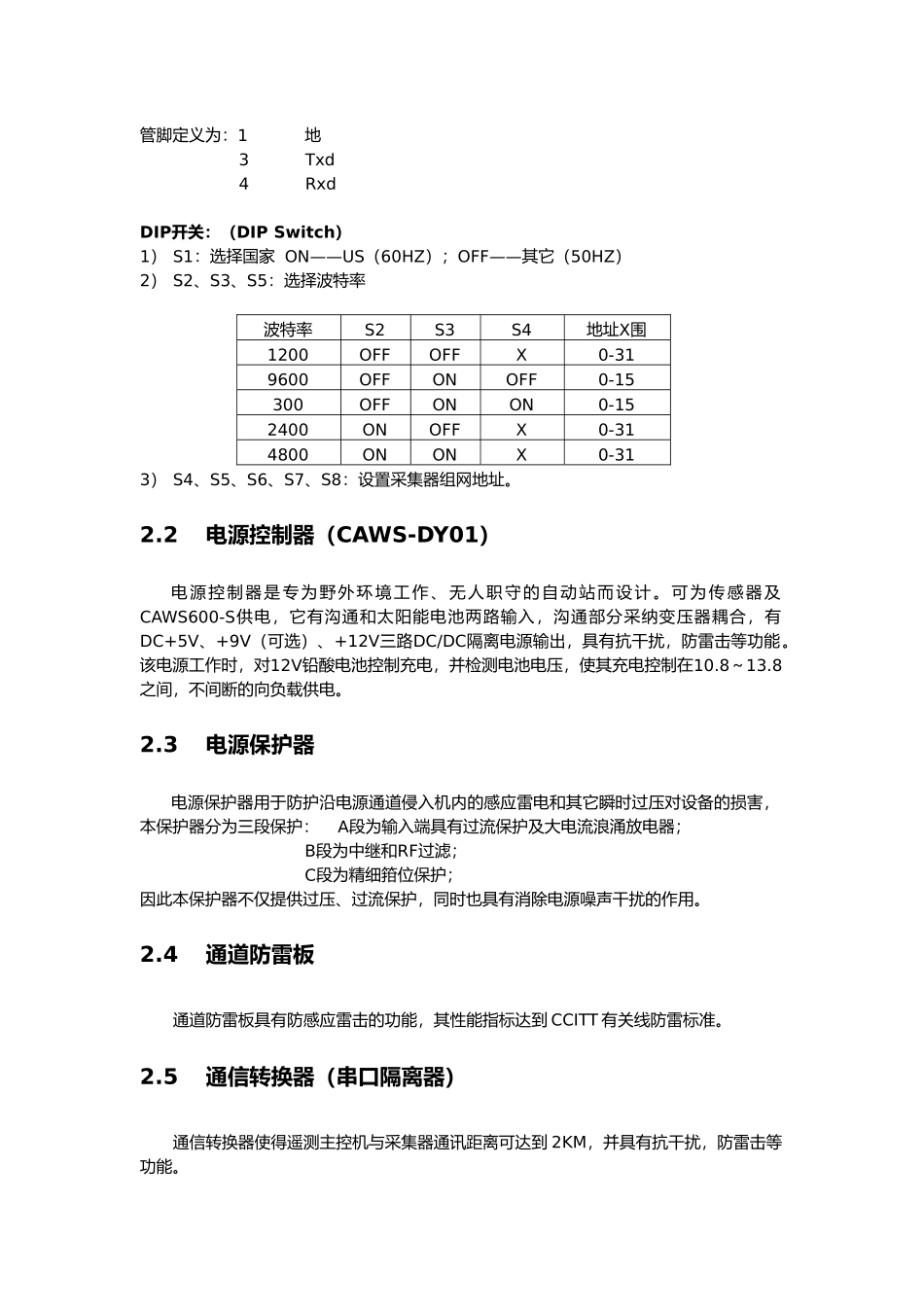

1. 概述CAWS600-S 数据采集器由国际上先进的成型产品作为采集核心，并配以通道防雷板、电源控制器、通信变换器等部件，装配于全密封的防腐机箱中。CAWS600-S基本配置1 密封防腐蚀机箱1 台2 CAWS600-S数据采集器1 台3 通道防雷板1 块4 电源控制器1 个5 空气开关1 个6 变压器1 个7 电源保护器1 个CAWS600-S选配部件DCP发射机、VHF/UHF发射机、长线驱动器，MODEM等。2. 结构原理采集器内部结构图：蓄电池 (12V6Ah)蓄电池 (12V6Ah)电源控制器变压器空气开关避雷器气压屏蔽压线夹M M: MODEM 控制板（可选）内机壳采集核心支架气压传感器安装于机 箱 盖上。D1D2D3D4DT500通 道 防 雷 板CAWS-FL02静压管2.1数据采集器数据采集器拥有 30 个模拟单端通道（或 10 个差分模拟通道），4 个数字通道，3 个计数器通道，+5V 和+6.8V 供电输出，和 1 个 RS232 通讯口及存储卡插件。并配有 1 块50 个通道防雷板（CAWS-FL02），所有外部接线（包括电源）均通过此板接入采集器。其中模拟通道可采集电压、电流、电阻和频率信号；数字通道可采集数字量、开关量等；计数通道可采集数字累计量或作为计数脉冲输出。通过各种通道的组合使用，可采集各种类型包括国内外的所有标准传感器信号。模拟通道：（1*、1+、1-、1R；……10*、10+、10-、10R）1）可作为10个模拟差分输入通道，也可作为30个模拟单端输入通道。2）采样频率为25次/秒3）输入阻抗1MΩ，或可选大于100MΩ。4）共模X围 ±3.5Vdc。5）共模抑制大于90db（典型值110db）。6）传感器激励：4.5V，250μA，或2.5mA。7）全桥、半桥、1/4桥，电压或电流激励。 数字通道：（1、2、3、4、Digital I/O；1、2、3Counterts）1）4个TTL/CMOS兼容的数字输入、输出通道，同时可作为低速计数通道（10HZ，16位）。2）3个高速计数通道，1KHZ或1MHZ，16位。3）所有的模拟通道都可以由用户定义用作数字通道。供电：（Power AC/DC“ ~ ~G”、Bettery“+ - +”）采集器有多种供电方式：电源X围+-AC9-18VacAC/DC~AC/DC~DC11-24VdcAC/DC~Gnd9V碱性电池6.2-10VdcAlkaline+Bat.-6V组合单元电池5.6-8VdcLead+Bat.-串口：（RS232 MS）采集器串口输出±4V，1200波特率传输距离为100米。管脚定义为：1地3Txd4RxdDIP开关：（DIP Switch）1） S1：选择国家 ON——US（60HZ）；OFF——其它（50HZ）2） S2、S3、S5：选择波特率波特率S2S3S4地址X围1200OFFOFFX0-319600OFFONOFF0-15300OFFO...
