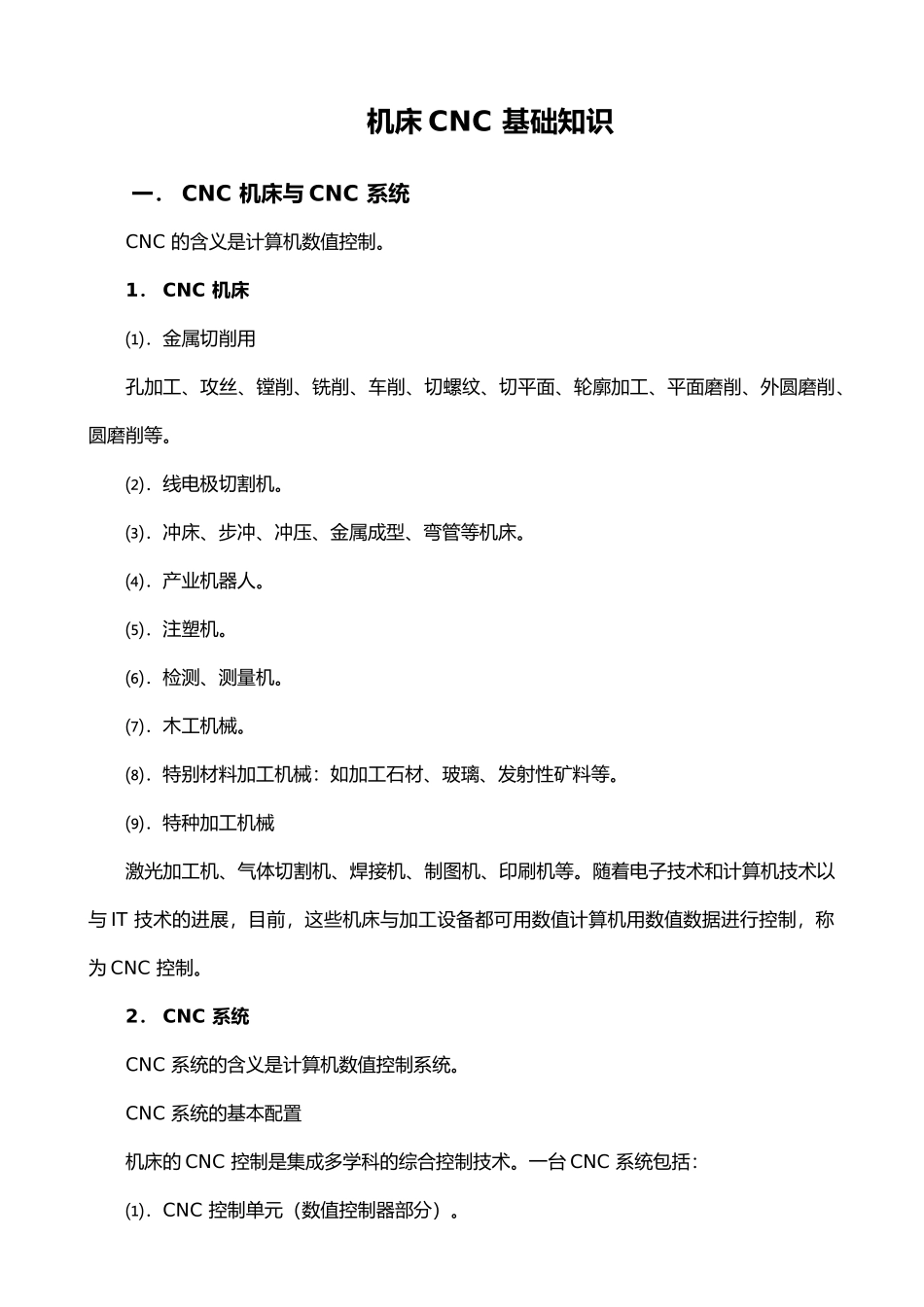

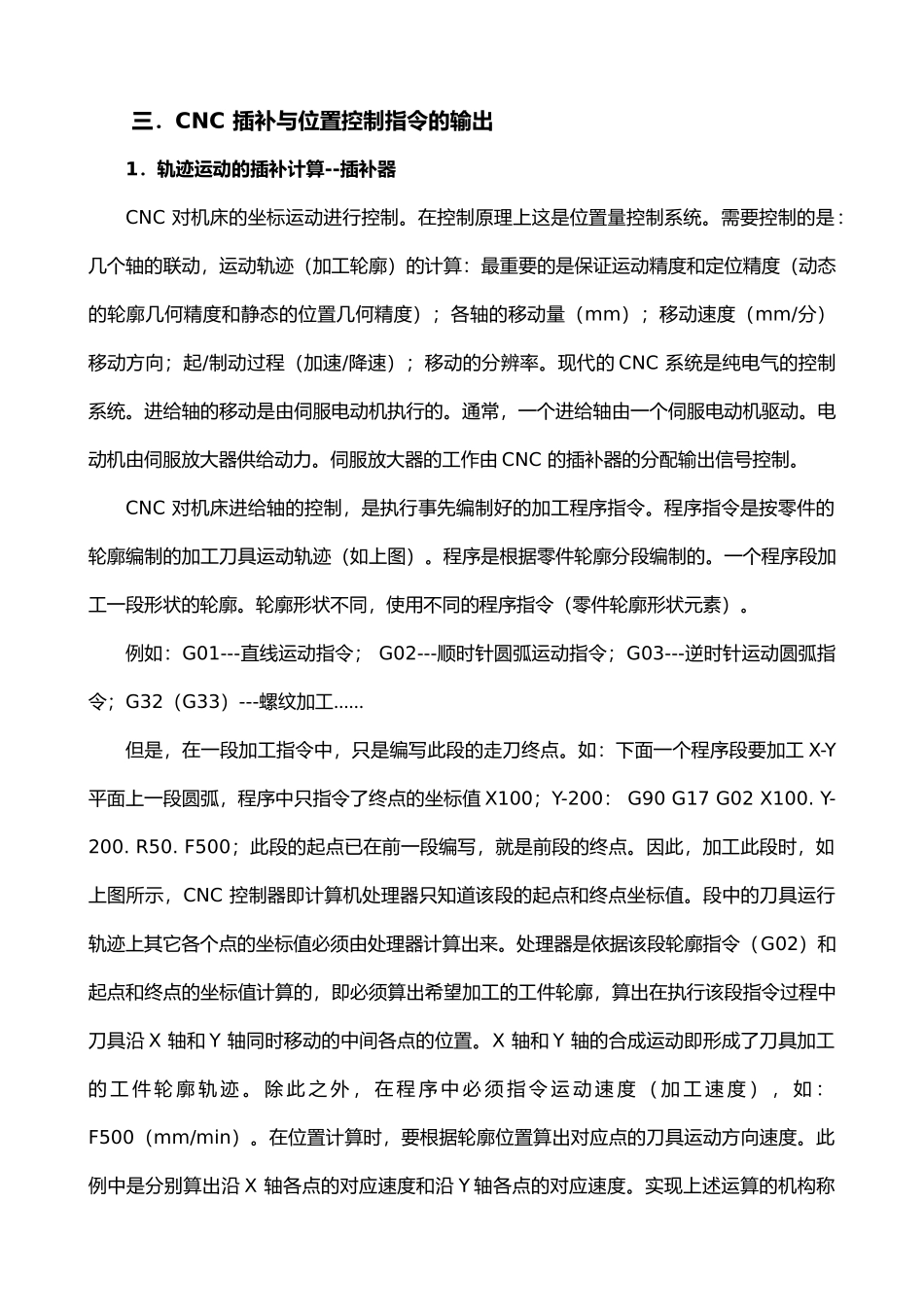

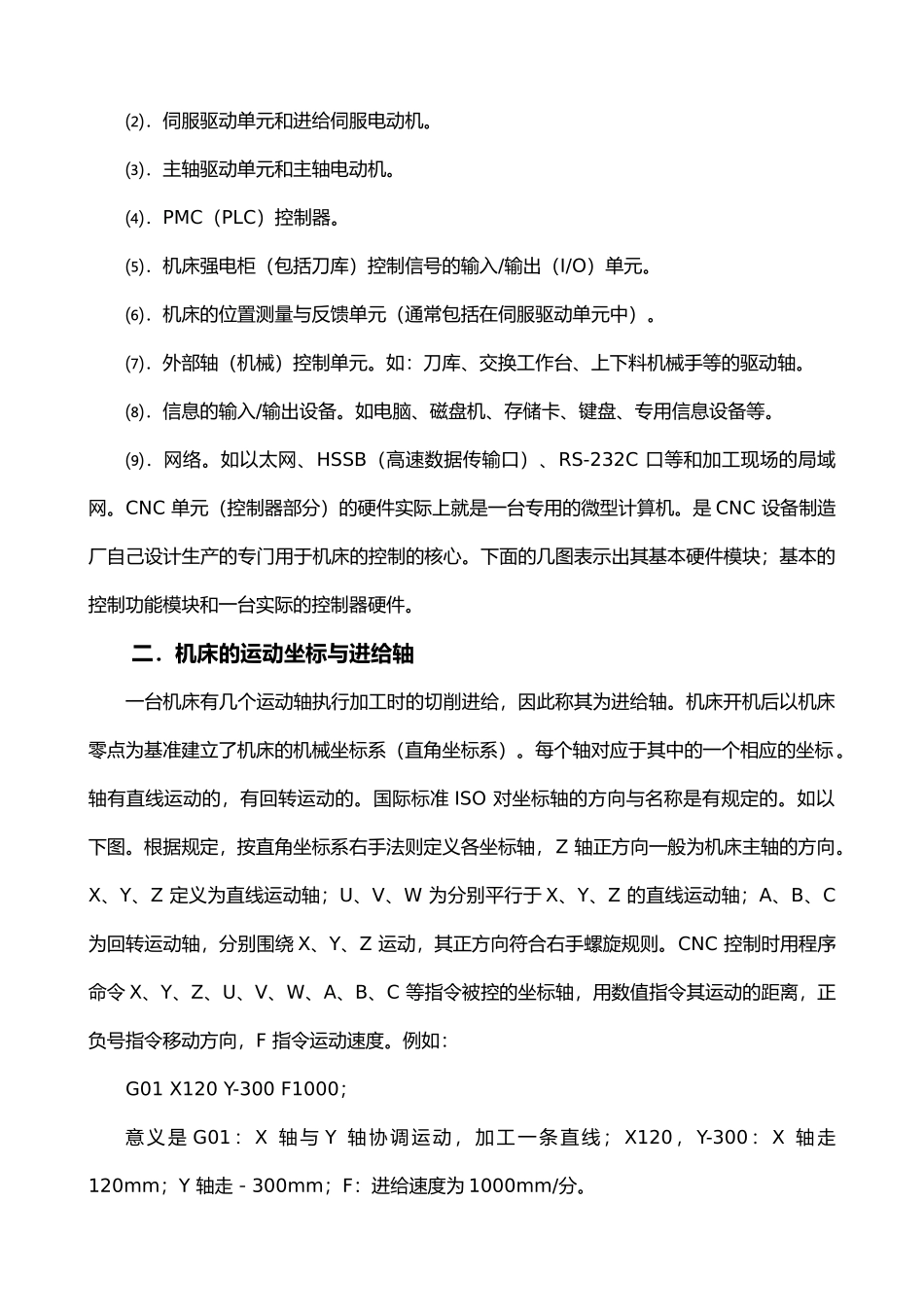

机床 CNC 基础知识一. CNC 机床与 CNC 系统CNC 的含义是计算机数值控制。1. CNC 机床⑴.金属切削用孔加工、攻丝、镗削、铣削、车削、切螺纹、切平面、轮廓加工、平面磨削、外圆磨削、圆磨削等。⑵.线电极切割机。⑶.冲床、步冲、冲压、金属成型、弯管等机床。⑷.产业机器人。⑸.注塑机。⑹.检测、测量机。⑺.木工机械。⑻.特别材料加工机械:如加工石材、玻璃、发射性矿料等。⑼.特种加工机械激光加工机、气体切割机、焊接机、制图机、印刷机等。随着电子技术和计算机技术以与 IT 技术的进展,目前,这些机床与加工设备都可用数值计算机用数值数据进行控制,称为 CNC 控制。2. CNC 系统CNC 系统的含义是计算机数值控制系统。CNC 系统的基本配置机床的 CNC 控制是集成多学科的综合控制技术。一台 CNC 系统包括:⑴.CNC 控制单元(数值控制器部分)。⑵.伺服驱动单元和进给伺服电动机。⑶.主轴驱动单元和主轴电动机。⑷.PMC(PLC)控制器。⑸.机床强电柜(包括刀库)控制信号的输入/输出(I/O)单元。⑹.机床的位置测量与反馈单元(通常包括在伺服驱动单元中)。⑺.外部轴(机械)控制单元。如:刀库、交换工作台、上下料机械手等的驱动轴。⑻.信息的输入/输出设备。如电脑、磁盘机、存储卡、键盘、专用信息设备等。⑼.网络。如以太网、HSSB(高速数据传输口)、RS-232C 口等和加工现场的局域网。CNC 单元(控制器部分)的硬件实际上就是一台专用的微型计算机。是 CNC 设备制造厂自己设计生产的专门用于机床的控制的核心。下面的几图表示出其基本硬件模块;基本的控制功能模块和一台实际的控制器硬件。二.机床的运动坐标与进给轴一台机床有几个运动轴执行加工时的切削进给,因此称其为进给轴。机床开机后以机床零点为基准建立了机床的机械坐标系(直角坐标系)。每个轴对应于其中的一个相应的坐标 。轴有直线运动的,有回转运动的。国际标准 ISO 对坐标轴的方向与名称是有规定的。如以下图。根据规定,按直角坐标系右手法则定义各坐标轴,Z 轴正方向一般为机床主轴的方向。X、Y、Z 定义为直线运动轴;U、V、W 为分别平行于 X、Y、Z 的直线运动轴;A、B、C 为回转运动轴,分别围绕 X、Y、Z 运动,其正方向符合右手螺旋规则。CNC 控制时用程序命令 X、Y、Z、U、V、W、A、B、C 等指令被控的坐标轴,用数值指令其运动的距离,正负号指令移动方向,F 指令运动速度。例如:G01 X120 Y-30...
