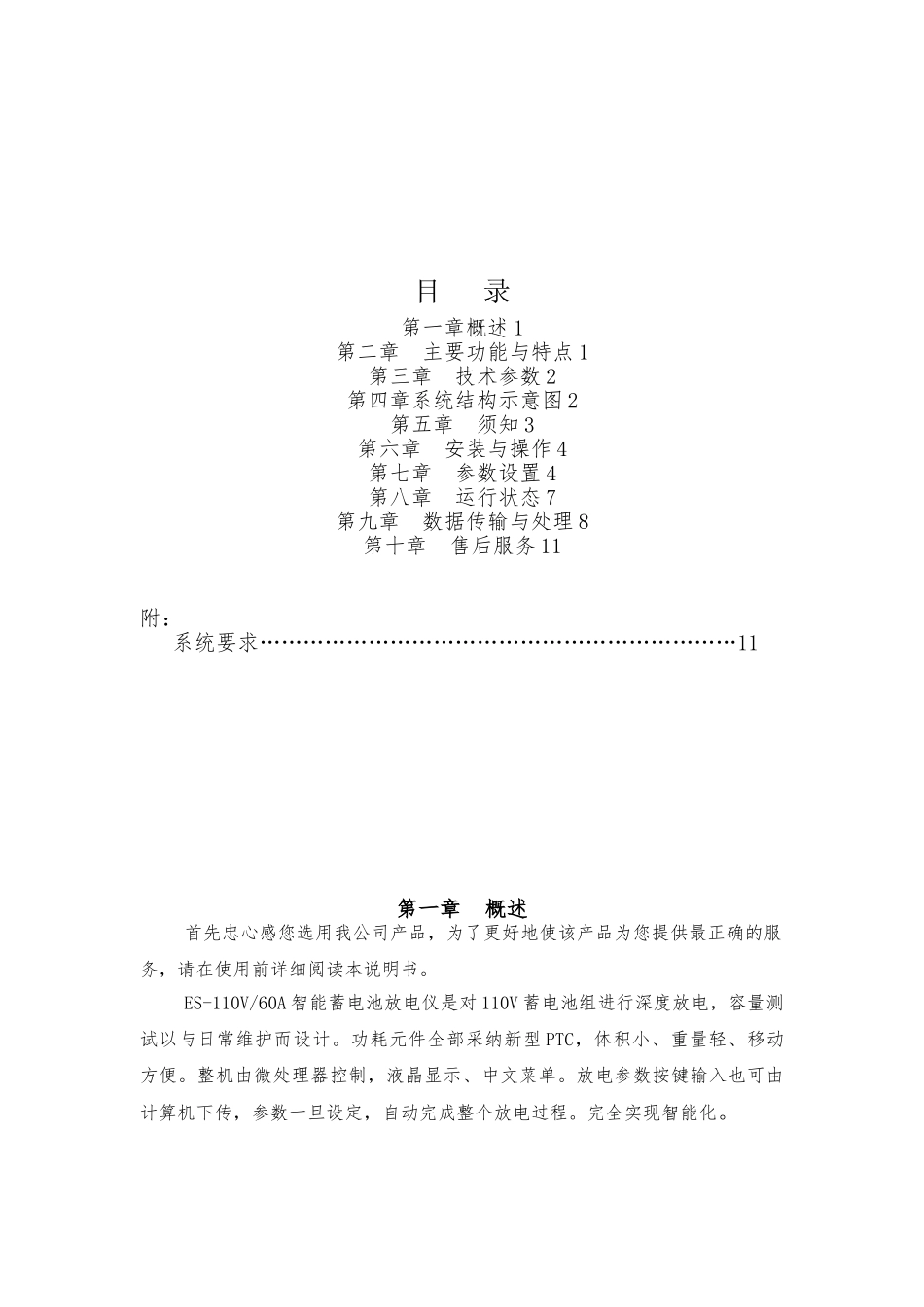

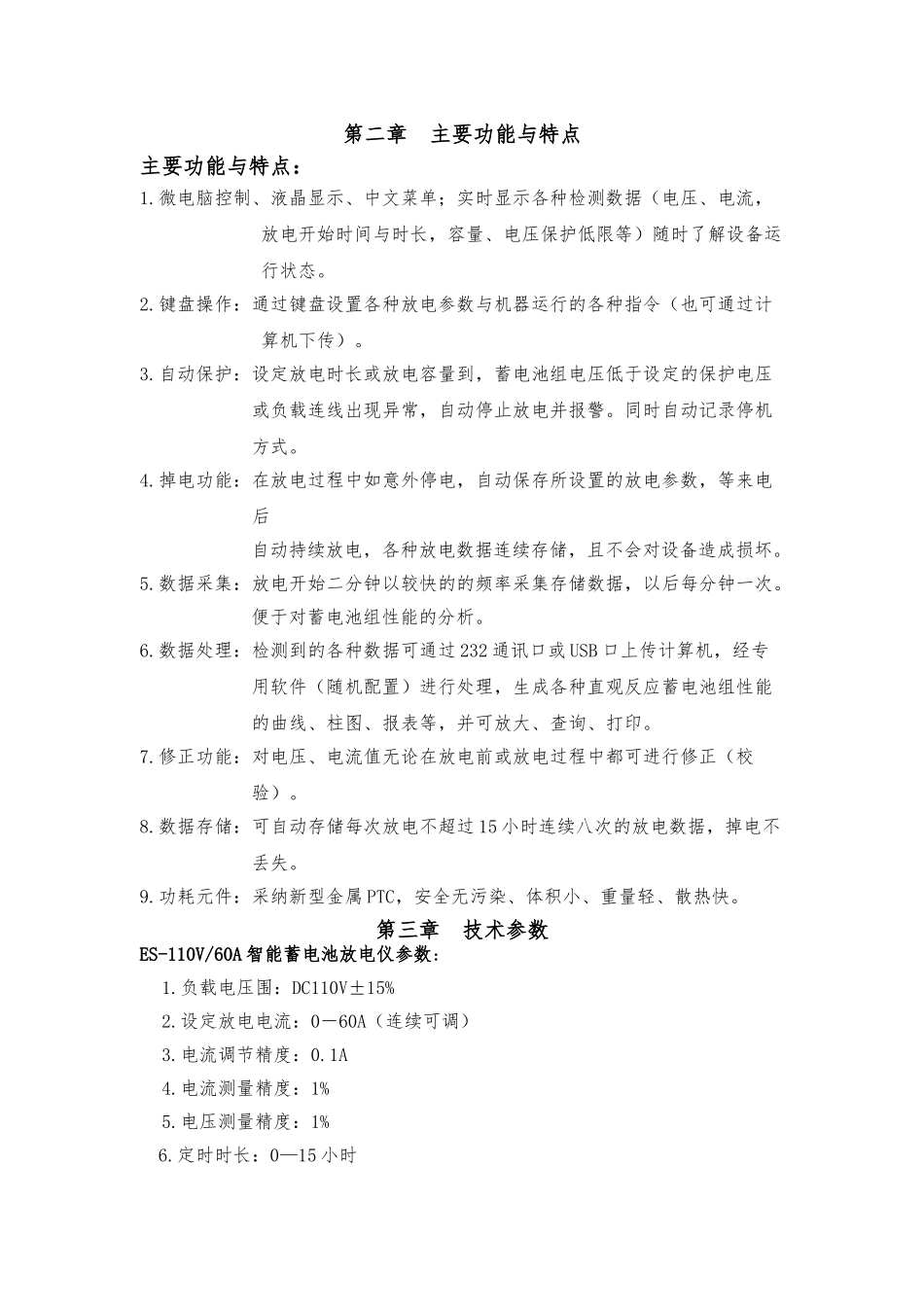

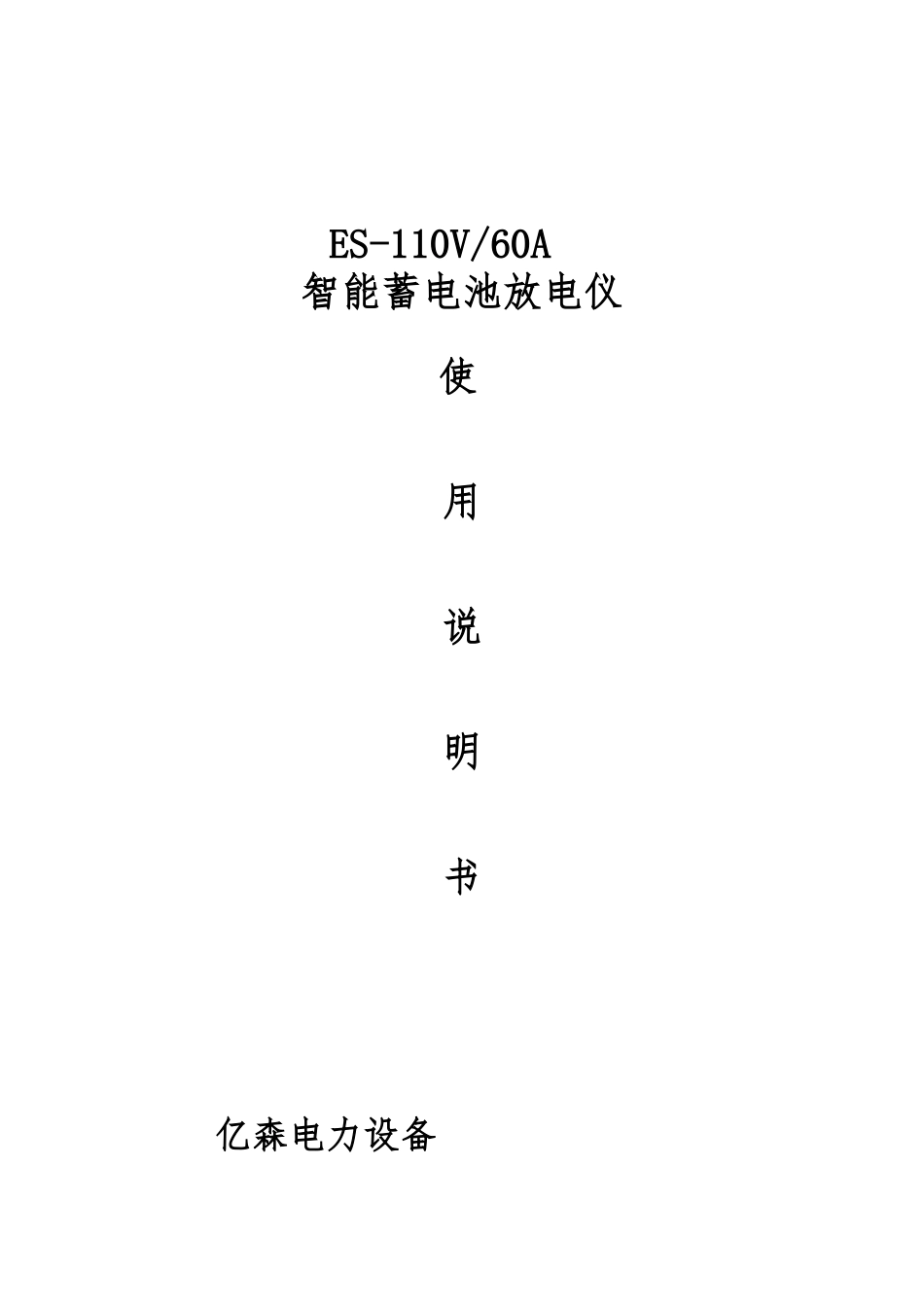

ES-110V/60A智能蓄电池放电仪使用说明书亿森电力设备目 录第一章概述 1第二章 主要功能与特点 1第三章 技术参数 2第四章系统结构示意图 2第五章 须知 3第六章 安装与操作 4第七章 参数设置 4第八章 运行状态 7第九章 数据传输与处理 8第十章 售后服务 11附: 系统要求…………………………………………………………11第一章概述首先忠心感您选用我公司产品,为了更好地使该产品为您提供最正确的服务,请在使用前详细阅读本说明书。ES-110V/60A 智能蓄电池放电仪是对 110V 蓄电池组进行深度放电,容量测试以与日常维护而设计。功耗元件全部采纳新型 PTC,体积小、重量轻、移动方便。整机由微处理器控制,液晶显示、中文菜单。放电参数按键输入也可由计算机下传,参数一旦设定,自动完成整个放电过程。完全实现智能化。第二章 主要功能与特点主要功能与特点:1.微电脑控制、液晶显示、中文菜单;实时显示各种检测数据(电压、电流,放电开始时间与时长,容量、电压保护低限等)随时了解设备运行状态。 2.键盘操作:通过键盘设置各种放电参数与机器运行的各种指令(也可通过计算机下传)。 3.自动保护:设定放电时长或放电容量到,蓄电池组电压低于设定的保护电压或负载连线出现异常,自动停止放电并报警。同时自动记录停机方式。 4.掉电功能:在放电过程中如意外停电,自动保存所设置的放电参数,等来电后自动持续放电,各种放电数据连续存储,且不会对设备造成损坏。5.数据采集:放电开始二分钟以较快的的频率采集存储数据,以后每分钟一次。便于对蓄电池组性能的分析。6.数据处理:检测到的各种数据可通过 232 通讯口或 USB 口上传计算机,经专用软件(随机配置)进行处理,生成各种直观反应蓄电池组性能的曲线、柱图、报表等,并可放大、查询、打印。7.修正功能:对电压、电流值无论在放电前或放电过程中都可进行修正(校验)。 8.数据存储:可自动存储每次放电不超过 15 小时连续八次的放电数据,掉电不丢失。9.功耗元件:采纳新型金属 PTC,安全无污染、体积小、重量轻、散热快。第三章 技术参数ES-110V/60A 智能蓄电池放电仪参数:1.负载电压围:DC110V±15%2.设定放电电流:0-60A(连续可调)3.电流调节精度:0.1A4.电流测量精度:1%5.电压测量精度:1%6.定时时长:0—15 小时7.冷却方式: 强制风冷8.环境温度: -10℃-50℃9.环境湿度: 20%-80%10.工作电源:AC220V±15% 50±5HZ11.外形尺寸:43...
