GDJW-40-无线绝缘子测试仪

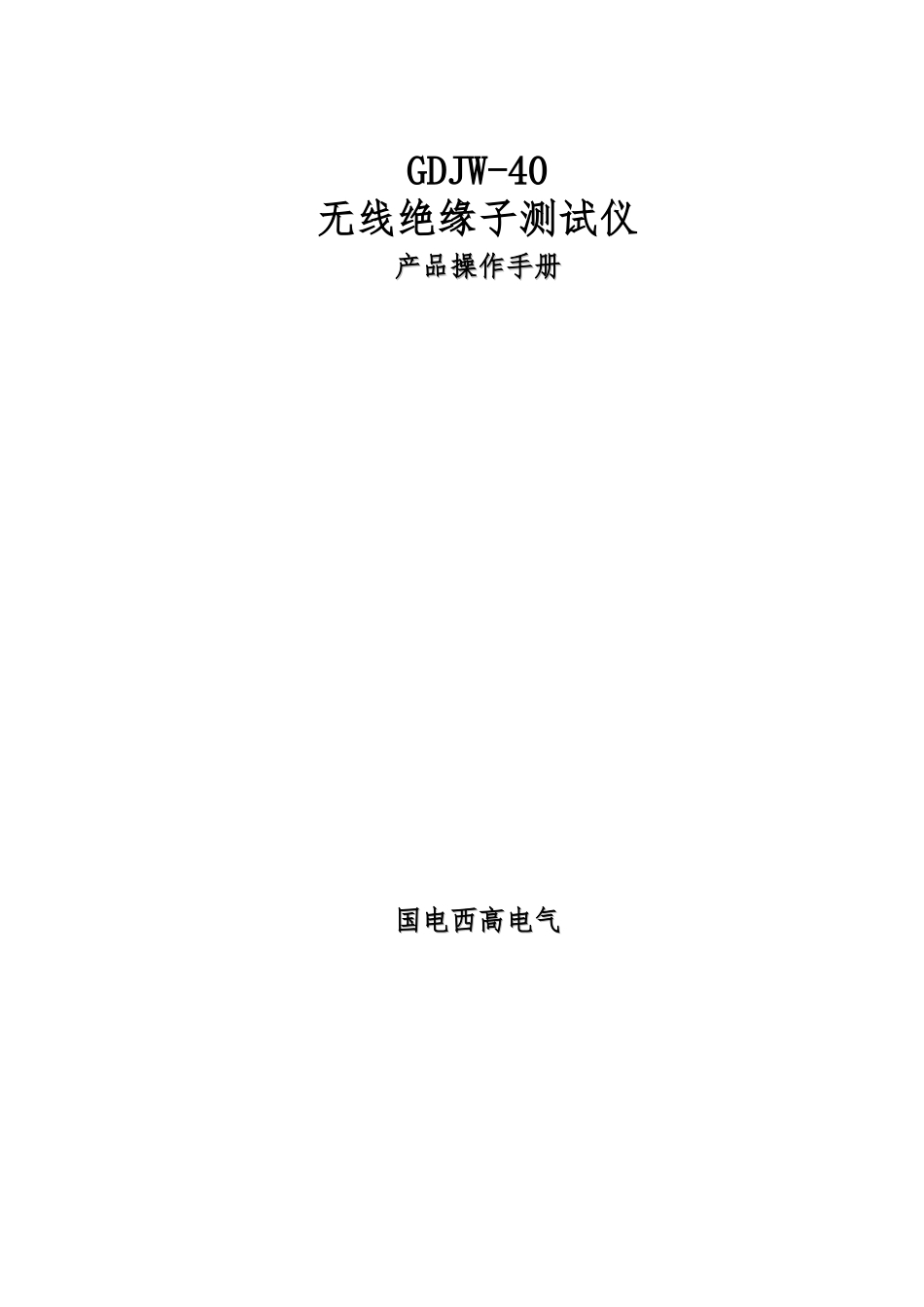

GDJW-40-无线绝缘子测试仪_第1页
1/6

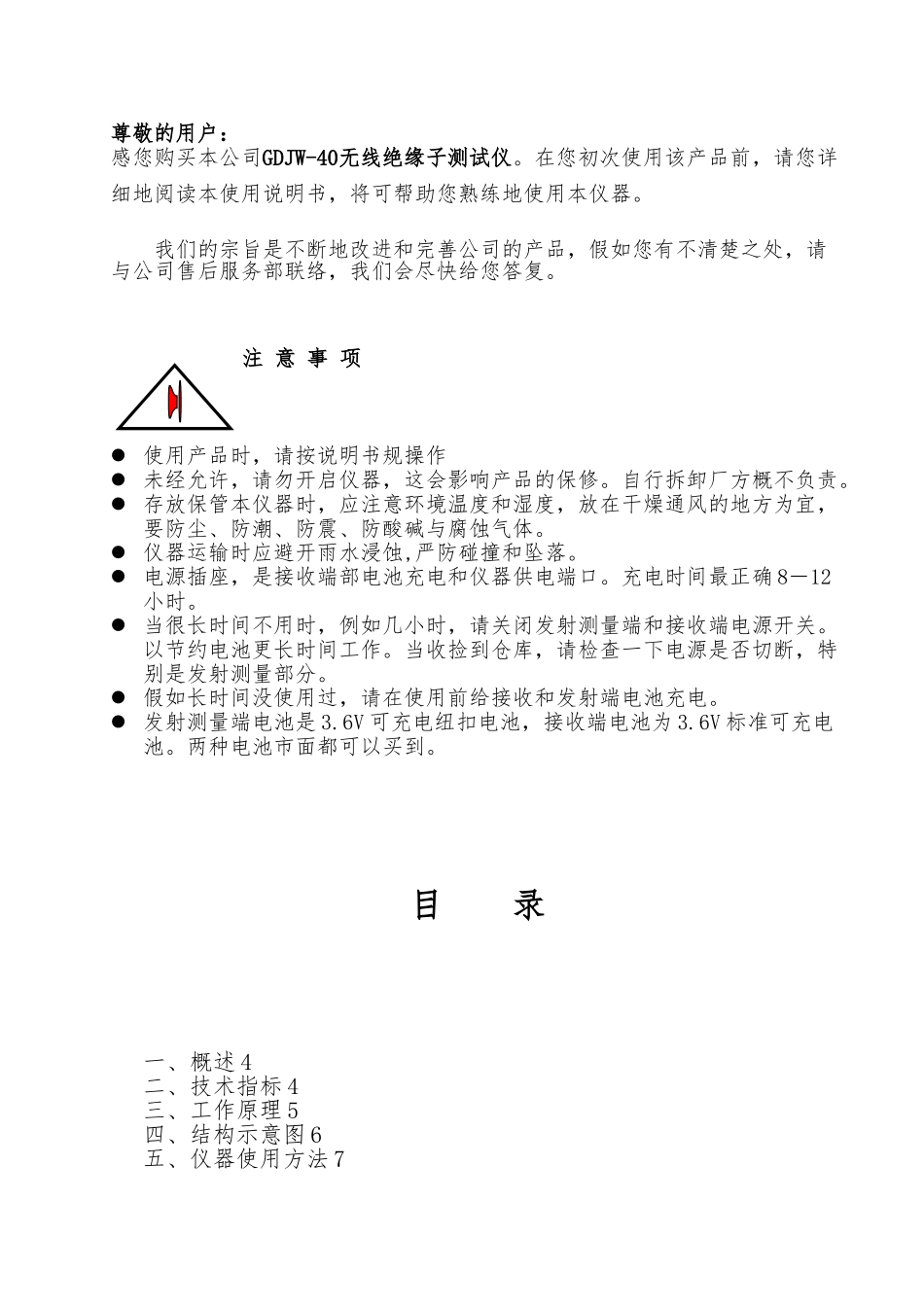

GDJW-40-无线绝缘子测试仪_第2页
2/6

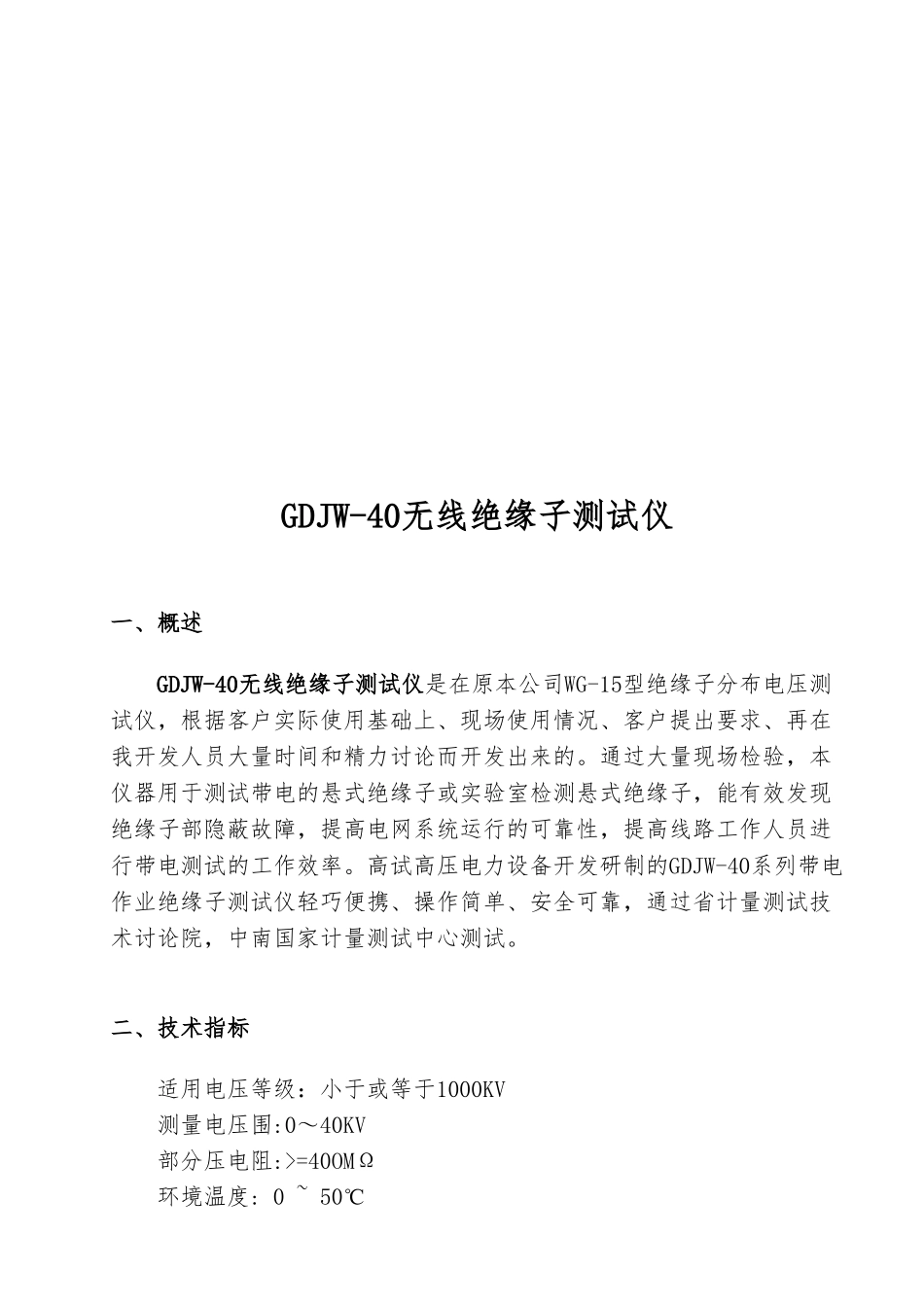

GDJW-40-无线绝缘子测试仪_第3页
3/6
GDJW-40无线绝缘子测试仪产品操作手册产品操作手册国电西高电气国电西高电气尊敬的用户:感您购买本公司GDJW-40无线绝缘子测试仪。在您初次使用该产品前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品,假如您有不清楚之处,请与公司售后服务部联络,我们会尽快给您答复。 注 意 事 项 使用产品时,请按说明书规操作 未经允许,请勿开启仪器,这会影响产品的保修。自行拆卸厂方概不负责。 存放保管本仪器时,应注意环境温度和湿度,放在干燥通风的地方为宜,要防尘、防潮、防震、防酸碱与腐蚀气体。 仪器运输时应避开雨水浸蚀,严防碰撞和坠落。 电源插座,是接收端部电池充电和仪器供电端口。充电时间最正确 8-12小时。 当很长时间不用时,例如几小时,请关闭发射测量端和接收端电源开关。以节约电池更长时间工作。当收捡到仓库,请检查一下电源是否切断,特别是发射测量部分。 假如长时间没使用过,请在使用前给接收和发射端电池充电。 发射测量端电池是 3.6V 可充电纽扣电池,接收端电池为 3.6V 标准可充电池。两种电池市面都可以买到。目 录一、概述 4二、技术指标 4三、工作原理 5四、结构示意图 6五、仪器使用方法 7GDJW-40无线绝缘子测试仪一、概述GDJW-40无线绝缘子测试仪是在原本公司WG-15型绝缘子分布电压测试仪,根据客户实际使用基础上、现场使用情况、客户提出要求、再在我开发人员大量时间和精力讨论而开发出来的。通过大量现场检验,本仪器用于测试带电的悬式绝缘子或实验室检测悬式绝缘子,能有效发现绝缘子部隐蔽故障,提高电网系统运行的可靠性,提高线路工作人员进行带电测试的工作效率。高试高压电力设备开发研制的GDJW-40系列带电作业绝缘子测试仪轻巧便携、操作简单、安全可靠,通过省计量测试技术讨论院,中南国家计量测试中心测试。二、技术指标适用电压等级:小于或等于1000KV测量电压围:0~40KV部分压电阻:>=40OMΩ 环境温度: 0 ~ 50℃湿度:小于85%发射供电源:3.6V可充电纽扣电池 接收供电源:标准可充电池3.6V可持续工作24小时以上。传输最远距离:100米测量误差:±1%(读数+3个字)伸缩绝缘杆:标准配置长度6米,共6节每节一米,持续工作24小时以后,传输距离还能在20-30米左右。三、工作原理测量绝缘子两点之间电位差,部经过高压阻分压,然后电压表头读取数值。假如某一片绝缘子的电位差为0时,则该片绝缘子为零...
